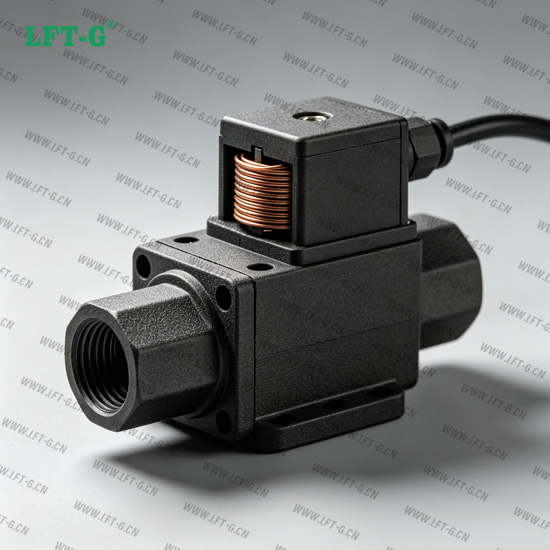

在工业自动化、流体控制、新能源、液压气动及智能控制系统中，电磁阀作为核心流体控制执行元件，凭借精准的通断控制、快速响应特性，广泛应用于气体、液体管路的自动调节与开关控制。电磁阀依靠电磁线圈驱动、机械结构往复运动实现工况切换，设备长期处于高频启闭、持续电磁发热、流体压力冲击、环境温变交替的复杂工况，对结构件的尺寸精度、机械强度、热稳定性、抗疲劳性与绝缘安全性有着严苛要求。 随着行业设备向小型集成化、高精密、长寿命免维护、高安全稳定性升级，传统普通塑料刚性不足、受压易形变、高温易蠕变，金属材料自重高、加工成本高、绝缘性差的弊端逐步凸显。长玻纤增强热塑性复合材料（LFT）依托高强、稳形、耐温、绝缘、抗疲劳的综合性能，成为电磁阀结构件轻量化、高品质升级的核心优选材料。 一、从性能需求看LFT材料的选择逻辑 电磁阀在工作过程中面临多重挑战：需要承受一定的系统压力，具备良好的密封配合能力，同时其壳体与内部结构件不能对电磁线圈产生的磁场造成过度干扰。传统上，金属材料凭借高强度被广泛使用，但其重量大、易腐蚀且可能产生涡流损耗。而普通短玻纤增强塑料虽然轻便、绝缘，但在耐蠕变、抗疲劳及尺寸稳定性方面往往难以满足长寿命、高频率使用场景的要求。 LFT材料中的纤维保留长度较长，通常在5-25毫米，这使其在基体内能形成更有效的三维网络结构。相比短纤增强材料，LFT材料展现出更高的拉伸强度、弯曲模量和抗冲击性能，尤其是长期耐蠕变和抗疲劳能力显著提升。对于需要频繁切换动作的电磁阀来说，阀芯、导向套等运动部件采用LFT材料，可以更好地维持配合间隙，降低卡滞风险。 二、轻量化与动态响应性能的平衡 在移动机械或航空航天等对重量敏感的领域，电磁阀的轻量化直接转化为能耗的降低或有效载荷的增加。LFT材料的密度约为钢材的五分之一至六分之一，用其替代金属制造电磁阀的阀体、端盖或内部结构件，可带来显著的减重效果。更重要的是，运动部件质量的降低有利于提高电磁阀的响应速度。较轻的阀芯在电磁力作用下启动更快，开关时间缩短，这对于需要高精度流体控制的闭环系统具有实际价值。 三、耐腐蚀性与介质兼容性的提升 电磁阀常常应用于潮湿、腐蚀性气体或化学液体环境中。传统金属阀体需要进行表面处理如镀镍、镀铬或采用不锈钢，但这会推高成本且在某些极端环境下仍可能失效。LFT材料以热塑性树脂为基体，通过选用聚酰胺、聚邻苯二甲酰胺或聚苯硫醚等耐腐蚀树脂，配合专门的纤维浸润配方，可制成耐受多种酸碱盐溶液以及燃油、制冷剂等化学介质的部件。这使得LFT电磁阀在化工流程控制、海水淡化设备以及车载燃油管理系统中具备了独特优势。 四、电磁特性的优化潜力 从电磁设计角度看，LFT材料本质上属于电绝缘体，不会产生感生电流或磁滞损耗，因此用作电磁阀线轴的骨架材料时没有技术障碍。更具创新性的应用在于，通过选用非导磁但具有高导热特性的改性LFT材料，可帮助快速散逸线圈产生的焦耳热，从而允许更高的功率密度设计。此外，对于需要屏蔽或导磁的特定部位，LFT材料也可与金属嵌件进行复合注塑，形成功能集成的组合部件，既保证了磁路正确，又实现了整体结构的简化。 五、成型加工与成本效益 LFT材料的加工方式以注塑成型为主，能够一次性成型形状复杂的电磁阀零部件，如带有多功能流道结构的阀体、集成了卡扣和密封槽的端盖等。这种近净成形工艺大幅减少了后续机加工、组装和焊接等工序。对于电磁阀生产商而言，采用LFT材料替代金属意味着更快的生产节拍、更低的废品率以及更少的生产环节。同时，由于LFT材料可直接回收利用，不符合规格的零件和浇口料可以粉碎后按一定比例回用，这符合当前制造业对可持续发展的追求。虽然LFT材料的原材料成本通常高于普通塑料，但与高性能工程金属及其加工费用相比，在中等批量以上的应用中往往能展现出更优的综合成本竞争力。 六、典型应用场景与性能验证 在实践应用中，LFT材料已成功用于制造多种类型的电磁阀部件。例如，在气动电磁阀中，采用LFT材料模塑的阀体与隔离套，能够经受数百万次的无油压缩空气冲击而不出现开裂或泄漏。在汽车自动变速器的液压控制模块中，LFT材料制成的阀芯和阀套表现出与铝合金相当的耐压性能，同时大幅减轻了重量。对于制冷系统电磁阀，选用低温抗冲击改性LFT材料后，解决了尼龙类材料在低温下脆性增大的问题。在这些案例中，设计人员通常会进行严格的有限元分析和实际工况测试，以验证LFT部件在不同温度、压力和流体介质下的长期可靠性。 七、未来发展趋势与值得关注的方向 展望未来，LFT材料在电磁阀领域的应用将沿着以下方向继续深化。首先是材料体系的进一步丰富，适用于更高温度、更苛刻化学环境的特种树脂基LFT材料正在逐步商业化。其次是与传感器和执行器集成技术的结合，LFT注塑工艺可以方便地将霍尔元件、温度传感器等嵌入阀体内部，实现智能化的状态监测。再次是多材料一体化设计，例如将电磁线圈直接包覆在LFT骨架周围形成线圈组件，减少装配公差。最后是仿真工具的进步，使得基于LFT各向异性材料模型的电磁-热-结构多物理场耦合仿真更加准确，从而缩短产品开发周期。 对于考虑采用LFT材料升级现有电磁阀设计或开发新产品的工程师而言，关键成功因素包括：明确应用中的峰值载荷与疲劳要求、选择匹配流体介质的树脂牌号、仔细设计模具浇口位置以保证纤维在关键区域的取向、以及进行充分的长期耐久性验证。LFT材料并非万能解决方案，但在那些需要轻量、耐蚀、高效生产且避免金属带来的电磁干扰的场合，它提供了一条切实可行的性能提升路径。 随着制造技术持续进步和应用经验的积累，可以预见，LFT材料在电磁阀领域将从一个备受关注的新选择，逐渐转变为主流的设计方案之一，为流体控制系统的升级带来更多可能性。...

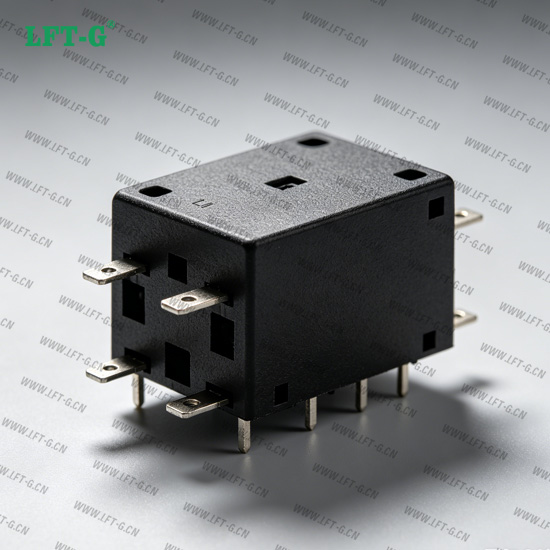

在工业自动化、智能电网、新能源设备、车载电气及通信装备领域，继电器作为可控开关与电路保护的核心电气元器件，承担着电路切换、负载控制、电气隔离、过载保护等关键功能，是各类电气控制系统安全、稳定运行的基础保障。 随着电气设备向小型集成化、高精密、高寿命、高安全冗余方向迭代，继电器的工作工况愈发严苛，长期通电发热、频繁吸合断开、机械往复振动、高低温交变等运行特点，对内部结构材料的尺寸稳定性、绝缘安全性、抗疲劳性与耐温性提出了更高要求。 传统普通塑料材料刚性不足、高温易蠕变、长期受力易变形，常规改性塑料存在精度差、抗老化弱等问题，难以适配高端继电器长效可靠运行的需求。长玻纤增强热塑性复合材料（LFT）凭借高刚性、低形变、耐温阻燃、绝缘稳定、抗疲劳的综合性能，成为继电器结构件升级替代的优选新材料，有效解决传统材料的应用短板。 一、LFT在继电器核心部件中的应用场景 壳体与底座是继电器最基础的承载结构。使用LFT材料注塑成型的壳体，不仅拥有更高的刚性支撑触点系统，还能在潮湿或盐雾环境下保持极低的吸湿率。长纤维的定向排列可以有效减少收缩各向异性，使得成型后的大尺寸底座翘曲度控制在极小范围内，从而保证插针位置精度，提升自动化装配的良品率。 电磁系统骨架通常对材料的耐热性和尺寸稳定性要求最高。传统短纤尼龙在长期通电发热（可能达到130℃以上）后，容易发生蠕变，导致磁路气隙变化、吸合力下降。LFT采用高温树脂基体搭配长玻纤或长碳纤后，其热变形温度可提升至250℃以上，且在高低温循环冲击下的线膨胀系数显著降低。这意味着继电器在数万次通断后，仍能保持设计的动作阈值。 触点动簧片支架这类需要兼顾弹性与强度的部件，也可采用特定配方的LFT。通过调控纤维取向，可以在注塑流动方向上获得更高的弯曲模量，同时保留垂直于流动方向的韧性，防止簧片在高速分断时产生塑性变形。 二、工艺适配与设计要点 转向LFT材料并非简单替换即可获益。继电器厂家需要注意三点： 一是模具浇口位置需根据纤维流动模拟优化，避免熔接痕出现在承力关键区； 二是螺杆长径比宜选用较小的型号（通常为18:1至20:1），以减少纤维过度断裂； 三是模温控制比普通工程塑料更严格，一般需要提高10至20℃以保证长纤维完全浸润。 从成本角度评估，LFT材料的单件原料成本虽略高于短纤材料，但由于其更高强度允许减薄壁厚（例如将壳体厚度从2.5毫米降至1.8毫米），同时缩短注塑周期，综合制造成本往往不升反降。在需要满足UL94 V-0阻燃等级的应用中，无卤阻燃LFT体系也已成熟，能够应对欧盟RoHS等环保法规。 三、可靠性验证的关键发现 经过对某型通用继电器外壳分别采用短纤PBT和LFT材料的对比测试，当持续施加1.5倍额定电流的通断负载时，LFT壳体内部温度分布更加均匀，长时间热老化后其弯曲强度保有率超过85%，而短纤材料在相同老化周期后已降至60%以下。在10克加速度的扫频振动试验中，LFT封装继电器的触点弹跳时间平均缩短0.3毫秒，这对于要求低电弧、长电气寿命的应用场景意义重大。 四、未来趋势：功能集成与轻量化 随着智能继电器集成更多控制电路，LFT材料的可设计性优势将进一步释放。通过在基体中添加导热填料，可以制成具有散热路径的LFT外壳，帮助内部线圈快速降温。或者使用长碳纤增强LFT，实现电磁屏蔽功能，避免相邻继电器相互干扰。在轨道交通和储能系统中，对重量有严格限制的地方，轻质高强的LFT正逐步替代金属安装底板，使整体继电器模块减重30%以上。 综上所述，LFT材料并非全新的概念，但在继电器行业的大规模应用尚处于上升期。它精准地解决了传统材料在机械韧性、热尺寸稳定性和长期可靠性之间的顾此失彼。对于追求产品差异化与高附加值的继电器制造商而言，主动评估并引入LFT材料，不仅是材料清单上的一次更替，更可能成为打开汽车电子、高端工控及新能源市场的关键钥匙。当长纤维在模具内流动、定型的那一刻，便为继电器注入了持久而坚韧的生命力。...

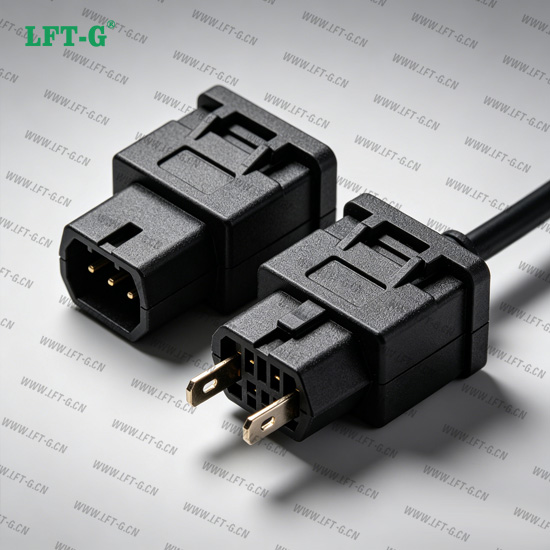

接插件作为电子电气设备中实现信号与电力传输的关键部件，其性能直接决定了整机系统的可靠性。随着工业设备、汽车电子、通信基站等领域向高集成度、小型化、高功率密度方向发展，接插件正面临更高的工作温度、更频繁的插拔循环、更强的振动冲击以及更苛刻的化学腐蚀环境。 传统材料在应对这些复杂工况时逐渐暴露出局限性——工程塑料的强度与耐热性不足，而金属材料则存在重量大、绝缘性差、加工成本高等问题。在这一背景下，长纤维增强热塑性复合材料凭借其独特的性能组合，正在成为接插件制造领域的重要技术方向。 一、LFT材料的基础特性解析 LFT材料是以热塑性树脂为基体、以长度通常为5至25毫米的纤维为增强相的一类复合材料的统称。与常规短纤维增强材料相比，LFT内部保留更长的纤维，这些纤维在制品内部形成三维立体网络结构，从而显著提升了材料的力学性能。常用的基体树脂包括聚丙烯、聚酰胺、聚对苯二甲酸丁二醇酯等，增强纤维则以玻璃纤维为主，部分高性能场景采用碳纤维或玄武岩纤维。 LFT材料的核心优势可概括为四个维度： 第一，优异的抗冲击与抗疲劳性能。 长纤维在基体中相互搭接，能够有效阻止裂纹扩展，使材料在承受反复插拔应力时保持结构完整性。测试表明，同等纤维含量下，LFT的缺口冲击强度可比短纤维材料提升50%至100%。 第二，高耐热性与尺寸稳定性。 纤维骨架限制了树脂在高温下的分子链运动，使得材料的热变形温度显著提高。同时，纤维的各向异性分布可通过模具设计与注塑工艺加以调控，使制品在流动方向和垂直方向上的热膨胀系数更接近金属嵌件，减少热循环引起的配合松动。 第三，良好的蠕变与应力松弛抵抗能力。 在接插件长期保持接触压力的应用场景中，LFT材料能够更持久地维持弹性形变恢复力，从而延缓接触力下降，保证信号传输的稳定性。 第四，设计自由度与工艺兼容性。 LFT材料可采用注塑成型工艺，适合大批量生产复杂三维几何形状的接插件壳体与绝缘体，同时支持嵌件注塑，实现金属端子与塑料基体的一体化成型。 二、接插件对材料的关键需求与LFT的对应方案 接插件在实际使用中主要面临以下几类挑战，而LFT材料恰好提供了针对性的解决路径： 需求一：高插拔寿命。 普通消费电子接插件可能仅需几百次插拔，而工业或汽车接插件往往要求数千甚至上万次循环。LFT材料的高抗疲劳特性可以延缓插拔过程中卡扣、导向柱等结构的磨损与变形，延长整体使用寿命。 需求二：宽温域工作能力。 发动机舱、户外基站等场景要求接插件在-40℃至150℃范围内保持电气与机械性能。LFT材料通过纤维骨架限制树脂的低温脆性与高温软化，有效拓宽了使用温度区间。 需求三：耐化学介质侵蚀。 接插件可能接触油污、冷却液、盐雾、清洗剂等腐蚀性物质。选用合适的树脂基体（如聚酰胺类）并结合LFT增强，可在保持力学强度的前提下提供可靠的耐化学性。 需求四：轻量化与小型化。 在航空航天与电动汽车领域，减轻每一克重量都至关重要。LFT材料在比强度上优于金属，允许设计师减薄壁厚而不牺牲刚度，从而既缩小了接插件体积，又降低了系统重量。 需求五：电磁屏蔽或绝缘匹配。 对于高速信号接插件，需要控制介电常数与介电损耗；而对于高压电力接插件，则需要优异的绝缘性能。LFT材料可根据不同应用选择不同的纤维与树脂组合，实现性能定制。 三、LFT材料在接插件中的典型应用部位 在实际接插件产品中，LFT材料主要应用于以下功能部位： 接插件外壳与护套。 外壳需要承受外部机械冲击、振动以及环境介质的侵入。采用LFT材料制造的外壳具有更高的抗压溃强度和更低的翘曲变形量，且无需金属外壳的二次绝缘处理。 端子定位绝缘体。 该部件需要精确保持金属端子的间距与位置，防止短路或信号串扰。LFT材料的高尺寸稳定性和低吸湿性有助于在潮湿或高温环境下维持精密尺寸公差。 锁紧与卡扣结构。 接插件的对插锁紧机构经常处于反复弯折与应力状态。LFT材料的抗蠕变特性使得卡扣在长期使用后仍能保持足够的锁紧力，避免松脱故障。 高压连接器的隔栏与屏蔽罩。 在新能源汽车高压互连回路中，爬电距离与电气间隙要求严格。LFT材料可注塑出复杂隔栏结构，同时利用纤维取向优化来平衡绝缘性能与结构强度。 四、加工制造中的关键技术要点 尽管LFT材料在性能上优势突出，但要充分发挥其潜力，在加工环节需要特别关注以下几点： 材料干燥与输送。 多数LFT用树脂如聚酰胺、聚酯类具有吸湿性，注塑前需采用除湿干燥机将水分控制在极低水平。同时，长纤维粒料的形态特殊，需要设计专用的螺杆与料斗，避免纤维在加料段过度折断或架桥。 注塑工艺参数优化。 较低的背压、适中的注射速度、合理的保压压力与时间对于保持纤维长度至关重要。模具设计应避免尖锐转角与狭窄流道，以减少纤维二次断裂。浇口位置的选择直接影响纤维在型腔中的取向分布，进而决定制品的各向异性表现。 模具温度与冷却系统。 由于LFT材料中纤维含量较高，冷却速率对制品结晶度与内应力有显著影响。均匀且受控的冷却可以减小翘曲，保证接插件配合面的平面度与同心度。 废料回收与再利用。 LFT材料的一大环保优势是热塑性基体可熔融再生。但需要注意的是，多次加工会导致纤维长度进一步缩短，因此再生料的添加比例需要经过验证，通常建议控制在20%至30%以内以维持关键性能。 五、典型应用场景举例 为了更直观地理解LFT材料的价值，可以考察几个典型场景： 在电动汽车高压连接器领域，工作电压可达800伏甚至更高，同时伴随有持续的振动与温度循环。采用LFT材料制造的绝缘外壳，在热老化测试中显示出优于传统短纤维材料的耐漏电起痕性能，并且在与铜排端子配合时，二者热膨胀系数的匹配度更高，减少了冷热冲击后界面松动风险。 在工业重载圆形连接器领域，要求外壳具备较高的抗压强度和耐腐蚀性。LFT材料替代部分金属外壳方案后，重量降低约40%，同时通过注塑成型实现了更复杂的防呆导向结构，简化了后端装配流程。 在高速背板连接器领域，大量精密端子需要由绝缘体支撑。LFT材料在注塑流动方向的低收缩率保证了端子孔的精密对位，而垂直于流动方向的适当弹性则允许端子在插拔时产生微小形变以降低插入力。 综上所述，LFT材料凭借长纤维增强带来的卓越力学性能、耐热性、抗疲劳性与尺寸稳定性，在接插件领域找到了清晰且富有潜力的应用定位。它并非简单替代传统塑料或金属，而是在绝缘性、轻量化、复杂成型与可靠性之间提供了一种更优的平衡方案。...

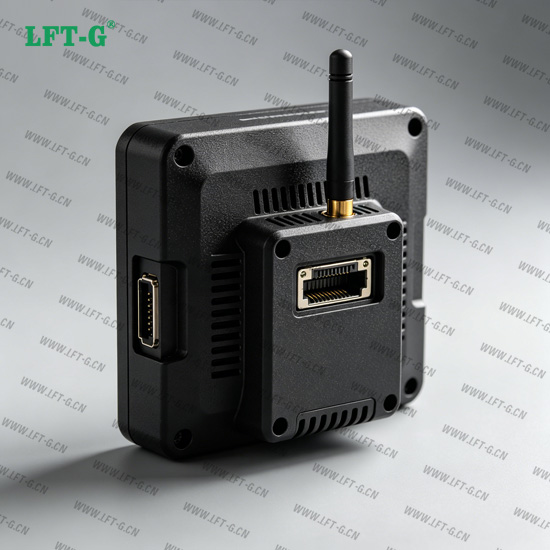

在无线通信、物联网、卫星传输与基站组网技术持续普及的当下，信号接收器作为接收、解析、预处理无线信号的核心终端器件，广泛应用于户外基站、工业场景、楼宇通信、车载传输等各类环境。信号接收器的核心工作逻辑依赖内部精密电路、感应模组与接收天线的协同运作，设备结构的稳定性、密封性、精度性直接决定信号接收的灵敏度、完整性与抗干扰能力。 随着行业技术迭代，信号接收器逐步向小型集成化、轻量化、高精密、全天候长效运行方向升级，传统金属材质自重较大、加工成本高、易产生电磁干扰，普通工程塑料刚性不足、易形变、耐候性差，难以适配高精度、高稳定性的设备使用需求。长玻纤增强热塑性复合材料（LFT）凭借尺寸稳定、刚性优异、耐温耐候、电磁适配性好、轻量化易加工等综合优势，成为新一代信号接收器结构件升级的核心新材料。 一、从“短”到“长”：纤维形态带来的性能质变 LFT材料最核心的特征在于其保留了5-25毫米甚至更长的纤维。与短纤维材料相比，长纤维在基体内形成三维相互缠绕的网络骨架。当应用于信号接收器的外壳、支架或底座时，这种结构带来三大直接优势： 更高的刚度和抗冲击性：长纤维能更有效地传递和分散应力，使接收器的薄壁结构也能承受风载、振动或意外磕碰，避免精密内部元件的位移或损坏。 极低的蠕变和收缩：长期户外环境中，金属嵌入件的配合面不会因材料冷流而产生间隙，从而维持防水密封和接口连接的长期稳定。 各向异性可设计：通过注塑或模压工艺中的纤维定向控制，工程师可让特定方向获得更高的强度，例如加强天线安装柱的拉拔力或卡扣的反复开合耐久性。 二、破解电磁“两难”：结构承载与信号透明的平衡 信号接收器的核心功能要求电磁波能低损耗地透过外壳并抵达内部电路。金属会反射或吸收电磁波，造成信号盲区或驻波比恶化；而传统塑料虽透明，但强度不足。LFT材料恰好处于理想的交叠区： 优异的电磁透明性：采用非导电的玻璃纤维与热塑性树脂（如PP、PA、PBT等），LFT复合材料的介电常数和介电损耗角正切值远低于金属及某些碳纤维增强材料，可设计出近乎“无线电透明”的壳体。这让天线布局更加自由，无需为避开金属区域而妥协性能。 局部电磁屏蔽管理：对于需要抗干扰或防止信号泄漏的部位，可通过在LFT材料中加入特定比例的金属纤维、镀镍碳纤维或导电填料，实现精确的局部屏蔽效果，而不必增加额外的金属屏蔽罩或导电涂层，简化了装配。 三、应对户外严酷环境：耐候与轻量化的统一 信号接收器常部署于铁塔、楼顶、车顶或野外，面临紫外线、高低温循环、盐雾和化学污染。LFT材料在此展现出显著的环境适应性： 耐老化配方成熟：通过添加光稳定剂和抗氧剂，以聚丙烯或尼龙为基体的LFT材料可满足千小时以上的氙灯老化测试，表面不粉化、颜色变化小，力学性能保持率超过80%。 低密度减重：玻纤增强LFT材料的密度约为1.3-1.6 g/cm³，仅为压铸铝的一半到三分之二。采用LFT整体成型的一体式壳体，可替代金属支架+塑料外壳的多件组合结构，使接收器整机重量下降30%-50%，降低了对支撑结构的要求，也方便高空安装维护。 热膨胀匹配：长纤维的约束作用使材料的热膨胀系数（CTE）接近铝或钢，与内置的金属连接器、散热片或PCB安装孔位协同良好，避免了热应力开裂。 四、制造革新：复杂几何特征的一体化实现 LFT材料不仅改变了“材料”本身，也重塑了信号接收器的制造逻辑。利用注塑、模压或长纤维在线配混直接成型工艺，可以： 将加强筋、安装耳片、线缆固定槽、防水胶条凹槽、密封圈限位结构等一次成型，省去二次机加工和焊接。 实现金属嵌件（如螺母、连接器外壳、散热片）的可靠包覆，形成牢固的机械锁合，无需胶粘或铆接。 赋予壳体自由曲面和渐变壁厚，在满足最小信号衰减的前提下优化空气动力学外形或雨水导流特征。 这一制造效率的提升，对于批量生产而言意味着更短的周期和更低的单件成本。 五、设计实践中的关键考量 尽管LFT材料优势突出，成功应用仍需注意几点： 纤维长度保持：工艺过程中过高的剪切会打断纤维，削弱增强效果。选用适合长纤维的螺杆和注塑参数至关重要。 熔接线位置优化：熔接线区域纤维取向平行于流动前沿，垂直于受力方向，强度最弱。应将熔接线布置在低应力区或通过调整浇口位置消除。 连接方式设计：自攻螺钉孔需设计专用的凸台结构，避免螺牙直接挤压纤维造成基体开裂；超声波焊接建议选用弹性模量匹配的同系物材料。 综上所述，LFT材料已不是简单的“塑料替代金属”，而是为信号接收器提供了一个集成多种功能的材料平台。未来，随着透波性更好的特种纤维、可激光直接成型（LDS）的添加体系以及回收碳纤维增强LFT的发展，这一材料家族将支持天线、射频前端与结构壳体的深度融合，推动接收器向更紧凑、更轻便、更可靠的方向演进。对于致力于在信号接收领域追求性能优势的研发团队而言，LFT材料无疑是一个值得深入考察的技术选项。...

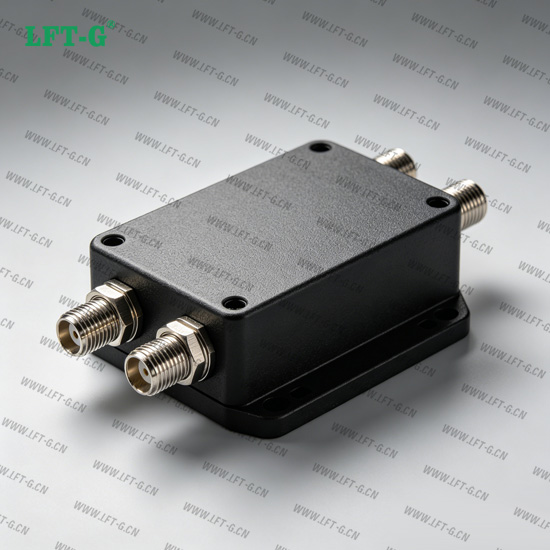

在5G及新一代通信基础设施高速建设的背景下，射频滤波器作为通信基站系统的核心关键器件，承担着信号筛选、杂波抑制、频率过滤、优化通信信道质量的重要作用，直接决定基站信号传输的稳定性与纯净度。滤波器多应用于户外基站、机柜、室内通信设备舱等场景，长期处于高频工作、环境温变、户外湿热盐雾、机械振动等复杂工况。 随着通信设备向小型集成化、轻量化、高精密、低互调、长寿命免维护方向迭代，传统铝合金、普通工程塑料在滤波器结构件应用中的短板日益凸显。金属材质重量大、加工成本高、易锈蚀，普通塑料刚性不足、高温易变形、尺寸稳定性差，难以满足高精度滤波器的装配与使用要求。长玻纤增强热塑性复合材料（LFT）凭借高刚性、低蠕变、尺寸超稳、耐温耐候、轻量化、电磁适配性佳等综合性能，成为现代通信滤波器结构件升级替代的核心材料。 一、LFT材料为何适合滤波器应用 LFT材料的核心特征在于纤维长度通常保持在5-25毫米，远优于常规短纤维增强材料中不足1毫米的纤维状态。这一结构差异带来了三方面关键优势： 各向同性收缩与高尺寸稳定性：长纤维在基体中形成三维网络骨架，有效抑制了注塑成型后的不均匀收缩。对于滤波器腔体这类具有复杂内部隔离筋、螺纹孔和安装定位面的零件，LFT材料可使平面度控制在每米0.2毫米以内，远优于短纤维材料的0.5～0.8毫米。这意味着腔体之间无需二次修配即可实现紧密配合，直接提升了滤波器的互调稳定性。 优异的抗蠕变与长期负载能力：滤波器在工作过程中会经历温度循环和振动应力。LFT材料中连续缠绕的纤维网络能阻止裂纹扩展，在85℃、85%相对湿度环境下经过1000小时老化测试后，其弯曲模量保持率仍超过90%，而常规材料普遍低于80%。这对户外基站滤波器的长期可靠性至关重要。 可调控的热膨胀系数：通过调整纤维含量和排布方向，LFT材料的热膨胀系数可以在较大范围内设计与金属嵌件（如谐振杆、连接器外壳）相匹配。这一特性减少了冷热冲击下因应力集中导致的性能漂移或焊点开裂。 二、在滤波器中的典型应用部位 目前，LFT材料主要替代传统金属或短纤维塑料应用于以下滤波器组件： 谐振腔体与外壳 采用LFT材料整体注塑成型的滤波器外壳，相比铝合金压铸件减重40%～55%，同时省去了后续的机加工、去毛刺和表面导电处理工序。对于工作频率在700MHz～3.5GHz的通信滤波器，LFT外壳配合选择性电镀或溅射工艺，可在内表面形成导电层，达到与金属腔体相当的屏蔽效能。设计者还可以利用注塑成型的自由度高特点，将卡扣、线束固定槽、PCB定位柱等结构一次成型，减少装配零件数量。 调谐螺杆与支撑结构 传统滤波器中的调谐螺杆多为黄铜或不锈钢材质，多个螺杆的累积重量不可忽视。采用LFT材料注塑的螺杆本体，仅保留金属端头用于电接触，可在保持扭矩保持力的前提下减重70%以上。同时，LFT材料自润滑性较好，配合适当的螺纹设计，能够避免金属螺杆常见的咬死或碎屑污染问题。 温度补偿组件 部分高端滤波器利用LFT材料负或低的热膨胀特性，设计被动温度补偿结构。例如将特定形状的LFT补偿片置于谐振柱顶端，当温度升高导致腔体膨胀使频率下降时，补偿片以不同的膨胀量推动谐振柱末端电容变化，从而抵消频率漂移。这种无源机械补偿方式比传统电路补偿方案成本更低，且不引入额外插入损耗。 三、电气性能与工艺的协同优化 应用LFT材料并非简单替换，而是需要从材料、电磁与工艺三个维度协同设计： 介电性能匹配：普通LFT基材（如PP、PA）的介电常数在2.5～4.0之间，介电损耗因子约0.002～0.01。对于滤波器而言，材料本身只需作为结构支撑体，电磁波主要在腔体空气中和导电层表面传播。因此需确保LFT基材在目标频段损耗足够低，以免能量耦合到材料内部造成效率下降。实际应用中常选用低损耗PPA或LCP作为LFT基体，配合30%～40%的玻璃纤维，使介电损耗控制在0.003以下。 表面金属化工艺适配：LFT材料与金属镀层的结合力是决定腔体屏蔽效果的关键。长纤维在表面形成微观凹凸锚点，比短纤维材料提供更高的机械互锁力。前处理时需选用对玻璃纤维友好的蚀刻体系，避免纤维露头导致的镀层粗糙。实际生产中，激光活化选择性镀铜工艺与LFT材料配合良好，可实现局部区域的高精度金属化，避免整面镀覆带来的成本浪费。 流动平衡设计：滤波器模具往往存在壁厚不均（筋位厚2～3mm，底板厚1.5mm）的特点。LFT材料的流动性弱于短纤维材料，因此需要采用多浇口顺序注塑或高动态注塑机。借助模流分析预先调整浇口位置，可使纤维沿填充方向有序排列，从而在谐振腔隔筋等关键区域获得更高的模量和更低的翘曲。 四、实际应用效果与用户关注点验证 经过多批次量产验证，采用LFT材料的滤波器在实际使用中表现出以下可量化的改善： 一致性与合格率提升：相比短纤维增强塑料，LFT滤波器的腔体间尺寸偏差降低60%，整机装配一次合格率从88%提升至96%以上。 无源互调稳定性：在+25℃和-40℃之间循环200次后，采用LFT外壳的滤波器PIM值（三阶互调）始终维持在-120dBc以下，而部分短纤维方案会出现10～15dB的劣化。 耐候性与寿命：在85℃/85%RH条件下经过2000小时双85试验，LFT材料滤波器未出现可见变形或功能失效，满足通信设备15年使用寿命的加速验证要求。 用户普遍关心的另一个问题是LFT材料的阻燃性能。通过添加无卤磷系阻燃剂，LFT可以稳定达到UL94 V-0等级，且阻燃剂分布更均匀，不会因纤维长径比过大而发生“团聚挤出”现象。 五、未来发展趋势 随着通信频段向毫米波延伸，滤波器结构将更加紧凑精密。LFT材料正朝着以下方向进化： 低介电损耗新基体：开发介电损耗低于0.0015且耐温超过260℃的热塑性树脂，满足毫米波频段对材料自身损耗的严苛要求。 纤维与功能性填料混杂：在玻璃纤维基础上添加碳纤维或陶瓷粉，同时实现结构增强、抗静电或特定介电常数调控。 双色注塑与嵌件模塑一体化：将LFT腔体与弹性体密封圈、金属嵌件或柔性电路在一次模塑中集成，进一步减少后道工序。 综上所述，LFT材料在滤波器中的应用不是简单的“以塑代钢”，而是通过材料微观结构设计、成型工艺控制和电磁功能集成的系统性创新，在保证电气性能的前提下，实现了轻量化、低成本和高可靠性的统一。对于通信设备制造商而言，掌握LFT材料的设计与工艺要点，将为下一代小型化高性能滤波器开发提供关键的技术储备。随着材料厂商与部件设计师之间的协同日益紧密，可以预见LFT将在更多射频结构件中扮演核心支撑角色...

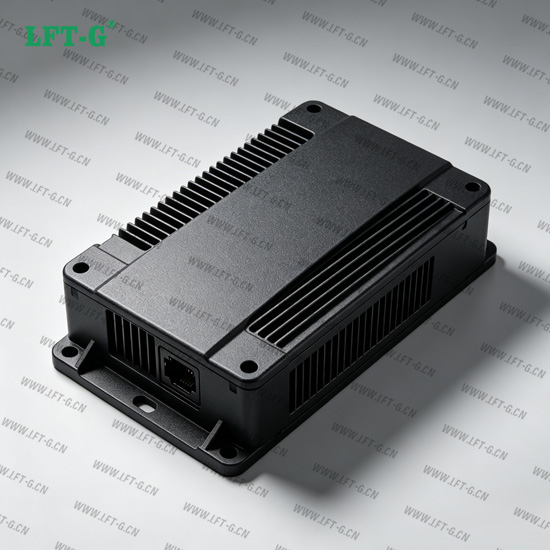

随着5G通信网络规模化部署与算力通信基础设施持续升级，有源天线处理单元（AAU）作为基站信号收发、信号处理的核心设备，广泛应用于户外基站、楼宇覆盖、郊野通信等各类场景。AAU设备长期暴露在露天复杂环境中，需持续应对高低温骤变、风雨侵蚀、紫外线暴晒、强风振动等严苛工况，同时通信设备对壳体的轻量化、电磁兼容、尺寸精度、结构强度及耐候性有着极高的行业标准。 传统AAU壳体多采用压铸铝合金材料，虽具备一定强度，但存在重量大、安装成本高、耐腐蚀局限性弱、电磁屏蔽设计受限等问题，而普通改性塑料则难以满足户外高强度、抗形变、长效耐候的使用需求。长玻纤增强热塑性复合材料（LFT）凭借高强、耐候、低形变、轻量化、电磁适配性好等综合优势，成为替代传统金属材料、实现AAU壳体轻量化升级的核心新型材料，广泛应用于新一代通信基站设备壳体研发与量产。 一、LFT材料特性与AAU壳体需求的匹配 LFT材料以热塑性树脂为基体，通过长度为5-25毫米的增强纤维（如玻璃纤维、碳纤维）进行改性，形成了独特的三维网络增强结构。相比传统短纤维增强材料，LFT在保持良好加工流动性的同时，显著提升了制品的抗冲击强度、拉伸模量和抗蠕变性能。 AAU壳体通常需在户外环境中长期服役，面临日晒、雨淋、高低温循环及风沙侵蚀等严苛条件。LFT材料展现出突出的耐湿热老化能力和较低的吸水率，能够有效维持壳体在潮湿或温差剧烈环境下的尺寸稳定性和机械强度。此外，通过合理的配方设计，LFT材料可达到UL94 V-0级阻燃要求，满足通信设备对防火安全性的标准。 二、轻量化与结构集成的设计优势 传统AAU壳体多采用压铸铝合金，虽具备良好的电磁屏蔽和导热性能，但密度较高，不利于整体减重。LFT材料的密度通常在1.2-1.6 g/cm³范围内，相比铝合金可减重40%以上，这对降低塔顶负载、简化安装维护操作具有直接工程价值。 更重要的是，LFT注塑或模压成型工艺能够实现复杂几何特征的一次成型，如加强筋、安装卡扣、线束固定结构、防水槽等均可集成在壳体设计中，减少了后续机加工、焊接或铆接工序。这种高设计自由度使工程师能够优化壳体的应力分布，在薄弱区域局部增加纤维含量或结构调整，而不显著增加整体重量。 三、耐候性能与长期可靠性 AAU设备在户外使用时，壳体材料必须抵抗紫外线辐射引起的降解。LFT材料通过添加高效光稳定剂和抗氧剂体系，在加速老化测试（如1000小时以上氙灯老化）后，表面粉化、变色及力学衰减幅度可控制在工程可接受范围内。部分LFT方案还采用特殊的纤维-基体界面改性技术，抑制水分沿纤维界面渗入，延缓性能劣化。 同时，LFT的热膨胀系数可通过纤维种类和含量进行调节，使其与壳体内部电子元器件及密封结构的热变形行为相匹配，降低了因热应力导致的密封失效或应力开裂风险。这对于AAU这类内部发热密度较高的设备尤为重要。 四、电磁兼容性与导热能力的平衡 AAU壳体需兼顾电磁屏蔽效能和散热需求。LFT材料本身为绝缘体系，对电磁波无屏蔽作用，因此实际应用中常采用两类技术路线：一是在LFT中混入不锈钢纤维、镀镍碳纤维等导电填料，使材料体积电阻率降至10¹ Ω·cm以下，获得30-60 dB的屏蔽效能；二是采用LFT与导电涂层、模内贴膜或局部金属嵌件的复合工艺，在保持壳体主体非金属化的前提下实现定向屏蔽。 导热方面，普通LFT材料的导热系数较低（约0.3-0.5 W/m·K），难以满足高功率AAU的散热需求。通过添加氧化铝、氮化硼等导热填料，可将导热系数提升至1.5-3.0 W/m·K，配合壳体背部的散热筋结构设计，能够形成有效的被动散热路径。当然，填料添加量过高会影响材料的流动性和冲击韧性，需要根据实际散热需求进行权衡设计。 五、加工工艺与经济性考量 LFT材料可采用注塑或模压成型生产AAU壳体。对于批量较大、结构复杂的壳体，注塑成型效率高、尺寸一致性好；对于大型或局部增强要求高的壳体，模压成型可实现更长的纤维保留长度，从而获得更高的冲击韧性。实际生产中，可直接采购LFT粒料，也可采用在线配混工艺，后者减少了预造粒工序，有助于进一步降低成本并保持纤维长度。 从全生命周期成本来看，LFT壳体取消了金属壳体的压铸模具、去毛刺、表面喷涂及CNC精加工等环节，大幅缩短了制造链条。虽然单件材料成本可能高于传统工程塑料，但与铝合金相比，在中小批量生产时具有明显的综合成本优势。此外，LFT材料具备可回收性，废料经粉碎后可与其他热塑性材料共混再利用，符合电子设备行业日益严格的环保法规要求。 六、典型应用结构形式 在AAU壳体设计中，LFT材料通常用于以下关键部件：主壳体（承载内部模块及外部防护）、散热背板（结合导热填料及筋板设计）、端盖及接口护罩（需要良好韧性和密封配合）、安装支架及转接结构（需要高蠕变抗力及抗疲劳性能）。各部分可根据具体受力特点，选用不同纤维含量（20%-50%）和纤维种类（玻璃纤维为主，关键部位采用碳纤维混杂增强）的LFT材料，实现性能和成本的精细化匹配。 综上所述，LFT材料以其轻量化潜力、设计灵活性、良好的耐候性能和日趋提升的功能化改性能力，在AAU壳体领域展现出显著的应用价值。尽管在导热、电磁屏蔽及成型精度方面仍需针对性优化，但随着材料体系、加工工艺和仿真手段的协同进步，LFT正从替代方案走向主流选择之一。对于通信设备制造商而言，深入理解LFT的材料特性与工艺约束，并在设计早期引入材料选型与结构优化，将有助于充分发挥这一材料的竞争优势，实现高性能与低成本的统一。...
