不牺牲精度，还能减重？LFT材料在显微镜结构件中的应用前景

显微镜作为精密光学仪器，其结构设计长期遵循着“刚性与稳定性优先”的原则。传统上，显微镜的主体框架、载物台基座、调焦机构支架等核心结构件多采用铝合金、铸铁等金属材料制造，以确保在长期使用中保持光路对准的精度。然而，金属材料带来的重量负担、加工成本高企以及设计自由度受限等问题，始终是仪器工程师面临的现实挑战。近年来，长纤维增强热塑性塑料（LFT）在医疗设备结构组件领域展现出令人瞩目的替代潜力。这种由长玻璃纤维或碳纤维（纤维长度通常为6至25毫米）增强的高性能复合材料，兼具接近金属的力学性能与塑料的加工便利性。本文将从材料特性、适用部件、工艺适配性等维度，系统探讨LFT材料在显微镜结构件中替代传统金属材料的可行性方案。

一、LFT材料的关键特性

LFT材料的核心优势源自其独特的纤维增强结构。与传统的短纤维增强塑料相比，LFT中保留了更长的纤维长度，使其在注塑成型后能够在制品内部形成更为有效的三维纤维网络。这一微观结构赋予了LFT一系列突出的宏观性能：
力学性能方面，LFT展现出高强度与高刚性的优异组合。根据聚合物基体和纤维含量的不同，LFT复合材料可添加30%至60%的长纤维进行增强。其比强度和比模量已接近甚至在某些工况下可媲美金属材料，能够满足结构件对承载能力和抗变形能力的基本要求。
抗冲击与抗疲劳性能是LFT的另一显著亮点。长纤维网络能够有效传递和分散冲击能量，使材料在受到意外撞击时不易发生脆性断裂。同时，LFT具有出色的抗疲劳性和极低的蠕变倾向，这意味着在长期循环加载条件下——例如调焦机构的反复操作——LFT制件能够保持尺寸稳定性，不易产生永久变形。
尺寸稳定性与低翘曲对于精密仪器至关重要。LFT材料在高温条件下仍能保持良好的机械性能，其低翘曲特性确保了注塑成型后的部件具有较高的尺寸精度。此外，LFT还具备优异的耐化学性，能够耐受医疗和实验室环境中常用的消毒剂和清洁剂。
轻量化优势则是最直观的效益。LFT的密度远低于金属，在保持相近力学性能的前提下可实现显著的减重效果。这对于需要频繁移动或携带的便携式、台式显微镜而言，具有切实的人机工程学价值。

二、显微镜中适用LFT替代的结构部件
基于LFT材料的性能特点，显微镜中以下类型的结构件具备较高的替代可行性。需要特别强调的是，所有涉及光学成像的核心元件——包括透镜、物镜、目镜、棱镜、分光镜等——对材料的透光性、折射率、热膨胀系数等有极其严格的要求，目前无法用LFT这类结构性复合材料替代。LFT的应用将严格限定在结构支撑与功能实现的非光学部件范畴。
主体框架与外壳是LFT最直接的应用方向。显微镜的机身框架和外部壳体承担着保护内部光学系统、提供整体结构刚性的任务。采用LFT材料制造主体框架，可以在保证足够刚度的同时大幅降低整机重量。LFT良好的表面光洁度也为外壳的美观性提供了保障。

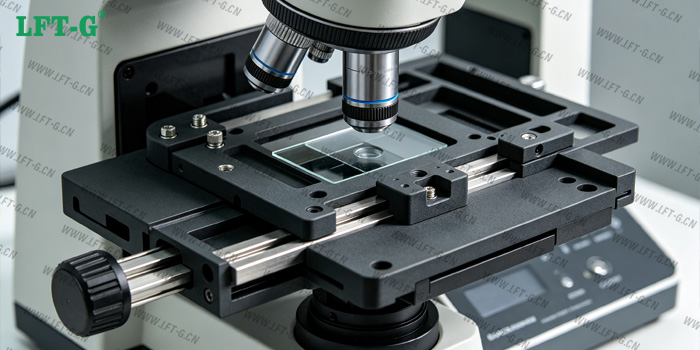

载物台基座与滑块对材料的刚性和尺寸稳定性要求极高。载物台是放置样品的平台，其平面度和移动精度直接影响观察效果。LFT的低蠕变和抗疲劳特性使其成为制造载物台基座、导轨滑块等精密运动部件的理想候选材料，能够在长期使用中维持配合精度。
调焦机构支架与传动部件需要在反复操作中保持稳定的力学性能。调焦机构中的支架、齿轮系统等组件对材料的耐磨性和抗疲劳性有较高要求。LFT的高强度和耐疲劳特性使其能够胜任这一角色，同时注塑成型工艺还可实现齿轮等复杂几何形状的一体化制造，减少装配环节。
镜臂与照明系统支架等结构性支撑件同样适用。这些部件主要承受静载和一定的动态载荷，对刚性和抗蠕变性能有要求，但对精度的敏感度略低于载物台等核心运动部件，是LFT材料较易切入的应用场景。
内部模块固定结构，如电路板支架、传感器固定座等，对力学性能要求相对较低，但对设计的灵活性和集成度有较高要求。LFT的高设计自由度使得这些部件可以与邻近结构一体化设计，减少零件数量和装配工序。

三、工艺适配性与实施路径

LFT材料的加工主要采用注塑成型工艺。与传统金属加工相比，注塑成型具有显著的优势：

其一，可一次性成型复杂几何形状，大幅减少后续机加工工序；

其二，设计自由度更高，允许工程师将多个零件的功能集成于单一制件中，降低装配成本和潜在故障点；

其三，生产周期短、适合批量制造，有利于降低单位成本。

在实施过程中，需要重点关注以下几个方面：
材料选型是关键的第一步。LFT产品家族涵盖多种聚合物基体，包括聚苯硫醚（PPS）、聚邻苯二甲酰胺（PPA）、芳香族聚酰胺（PARA）以及聚丙烯（PP）、尼龙（PA）等。不同基体材料在耐温性、耐化学性、力学性能等方面各有侧重，需根据具体部件的使用环境（如是否接触化学试剂、是否处于高温光源附近等）进行针对性选择。
模具设计与工艺控制直接决定了制品的最终精度。LFT注塑对模具设计、浇口位置、成型参数等有特定要求，需要充分考虑纤维在流动过程中的取向分布，以避免因纤维排列不当导致的各向异性问题。对于精度要求极高的部件，可能还需要结合后续的精加工或热处理工艺。
性能验证是不可或缺的环节。建议在正式量产前，通过有限元分析模拟部件的受力情况，并通过样件测试验证其在实际使用条件下的刚度、抗蠕变、抗疲劳等性能是否满足设计要求。显微镜作为精密仪器，其结构件的长期稳定性需要通过充分的耐久性测试来确认。

结语：LFT材料以其高强度、高刚性、优异的抗冲击和抗疲劳性能、出色的尺寸稳定性以及显著的轻量化优势，为显微镜结构件的材料升级提供了一条切实可行的路径。在主体框架、载物台基座、调焦机构支架、镜臂等非光学结构部件中，LFT有望逐步替代传统的金属材料和短纤维增强塑料，实现减重、降本、提升设计灵活性的多重目标。
当然，从材料选择到量产应用，仍需经历严谨的选型评估、工艺开发和性能验证过程。显微镜作为高精度仪器，对结构件的长期稳定性和可靠性有着严苛的要求，任何材料的引入都应以充分的测试数据为支撑。但毋庸置疑的是，随着LFT材料技术的不断成熟和医疗设备领域应用经验的持续积累，这种高性能复合材料在显微镜结构件中的应用前景值得期待。轻量化、集成化、高性能化，将是显微镜结构设计迈向新阶段的重要方向。
