从基座到夹具，LFT材料在引线键合机上的可行性应用探析

引线键合机作为半导体封装生产中的关键设备，其性能直接决定了器件的互连质量与生产效率。当前，设备的基座、运动机构支架、工装夹具等结构部件多采用金属材料制造，虽能满足基本使用要求，却面临重量大、运动惯量高、加工周期长、成本上升等现实挑战。长纤维增强热塑性材料（LFT）的出现，为上述问题的解决提供了一条值得探索的技术路径。LFT以长度通常为6-25毫米的增强纤维与热塑性树脂复合而成，内部纤维交织形成三维网络结构，兼具轻质、高强度、高刚性、优异抗冲击韧性和良好尺寸稳定性等突出特点。本文旨在系统分析LFT材料的技术特性，探讨其在引线键合机结构部件中的潜在应用方向，并提出切实可行的实施路径与验证方案。

一、LFT材料的技术特性分析

LFT材料之所以能够在高端装备制造领域引起关注，根源在于其独特的微观结构与由此衍生的宏观性能。与纤维长度仅1毫米左右的短纤维增强塑料相比，LFT内部的长纤维形成了相互搭接的三维网络结构，大幅提升了制品的力学性能。
在力学性能方面，LFT展现出极高的比强度优势。以比强度为参考，一般铝材约为9.8%，而LFT可达17.2%。这意味着在同等承载能力下，LFT制品的重量远低于金属制品。其低密度特性（约1.2-1.5 g/cm³）使得替代金属部件可实现20%至50%的减重效果。此外，LFT的冲击强度较传统短纤增强材料可提高两倍以上，抗动态疲劳性能优异，这对于承受反复运动载荷的键合机部件尤为重要。
在尺寸稳定性方面，LFT同样表现突出。其成型收缩率低、翘曲小，尺寸稳定性高。尤为关键的是，LFT的抗蠕变性能优异，蠕变应变可控制在1%/1000h以内，在持续载荷作用下能够长期保持尺寸精度。热膨胀系数可与金属材料相当，这为LFT部件与金属部件的配合使用提供了有利条件。
在加工与环保方面，LFT可通过传统注塑工艺成型，设计自由度大，能够集成多个零件、简化装配工序。同时，LFT材料可回收再利用，符合绿色环保的发展方向。

二、潜在应用部件分析
基于LFT材料的性能特点，结合引线键合机的结构组成与各部件的工作要求，以下几类部件具有较高的替代可行性。

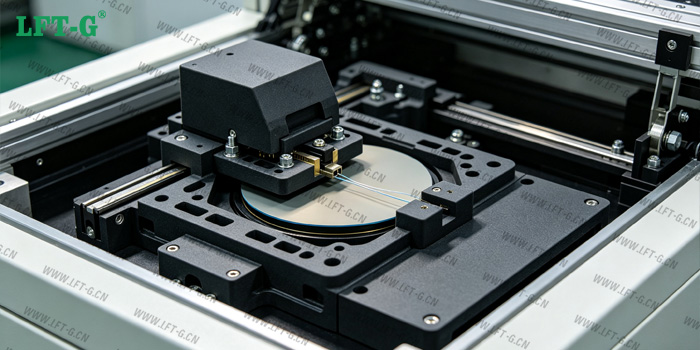

设备基座与框架部件。引线键合机的基座承担着安装XY工作台和键合头等核心部件的功能。设备的共振频率与材料的弹性模量成正比、与密度成反比，因此高比刚度材料制成的基座能够提升整机的抗振动能力，保障键合头在高加速度、高速度下稳定运行。LFT材料的高比强度特性使其成为基座轻量化设计的潜在选项，尤其适用于对减重有明确需求的便携式或小型化设备平台。
运动机构的结构件。引线键合机的XY工作台、键合头等运动部件需要在高速往复运动中保持极高的定位精度。运动部件的质量直接影响加速度、定位精度和能耗。采用LFT材料替代部分金属结构件，可显著降低运动惯量，配合其优异的抗蠕变和抗疲劳性能，有助于在长期高频运动中维持尺寸精度与配合稳定性。
送线系统与线夹部件。送线系统、线夹系统负责金属引线的精确输送与夹持。这些部件需要足够的刚性和尺寸稳定性以保证送线路径的精确，同时需要良好的耐磨性以应对长期使用中的摩擦损耗。LFT材料优异的刚性强度、耐磨耗性及尺寸安定性，使其成为这些部件的可行替代材料。
夹持物料工作台与工装夹具。用于固定芯片或基板的夹持工作台及各类限位块、夹具，需要在反复装夹中保持位置精度和表面质量。LFT材料成型收缩率低、尺寸稳定性高，且成型品表面具有良好的光泽度及平滑性，适合制造精度要求较高的工装夹具。
外壳、防护罩与减震部件。设备外壳、安全门等防护类部件对机械强度要求相对较低，更看重轻量化、成型效率和成本控制，LFT材料的加工成型性好、设计自由度大，是理想的轻量化替代方向。此外，LFT材料的高韧性和抗冲击性使其在减震与支撑部件中同样具备应用潜力。

三、实施路径与关键验证
将LFT材料引入引线键合机部件，需要遵循系统化的实施与验证流程，确保替代方案在性能、可靠性和经济性上全面达标。
材料选型与配方优化。LFT材料的性能高度依赖于基体树脂类型（如聚丙烯、尼龙等）和增强纤维种类（玻璃纤维、碳纤维等）及其含量。针对不同部件的工况特点——如承载要求、温度范围、精度等级、化学环境等——需选择或定制适配的LFT配方。例如，对精度要求高的运动部件，宜选用低翘曲、尺寸稳定性优异的牌号；对承受反复冲击的部件，则应优先考虑耐冲击强化级配方。
结构设计与仿真分析。替代设计需充分利用LFT的设计自由度，在保证性能的前提下实现结构优化与零件集成。在设计阶段应开展有限元仿真分析，验证部件在静态载荷、动态载荷及热载荷下的应力分布、变形量和疲劳寿命，确保其满足键合机的精度与可靠性要求。
样件制造与性能测试。通过注塑工艺制备样件后，需进行系统的性能验证。测试项目应包括：力学性能测试（拉伸强度、弯曲强度、冲击韧性等）、尺寸稳定性测试（收缩率、热膨胀系数、翘曲度等）、蠕变与疲劳性能测试、以及热性能测试（热变形温度等）。测试标准可参照相关国际规范执行。
整机集成与可靠性验证。样件通过材料级测试后，需在实际键合机平台上进行整机集成测试。重点验证替代部件对键合精度、重复定位精度、键合速度及长期运行可靠性的影响。建议开展加速寿命试验，模拟设备在长期高频运行下的性能衰减情况，评估LFT部件的使用寿命与维护周期。

结语：LFT材料以其轻质高强、尺寸稳定、抗蠕变抗疲劳、设计自由度高及可回收利用等综合优势，为引线键合机结构部件的材料升级提供了富有潜力的技术方向。从设备基座到运动机构支架，从送线系统到工装夹具，LFT材料有望在多个非核心精密部件上实现对传统金属材料的替代，助力设备实现轻量化、低成本化和绿色化。当然，这一替代过程绝非简单的材料置换，而是一项需要从材料选型、结构设计、仿真验证到整机集成的系统性工程。唯有通过严谨的科学验证与持续的工程实践，方能将LFT材料的性能潜力转化为键合设备实实在在的性能提升与成本优化。随着材料技术的不断进步和应用经验的持续积累，LFT材料在半导体封装设备领域的应用前景值得期待。
