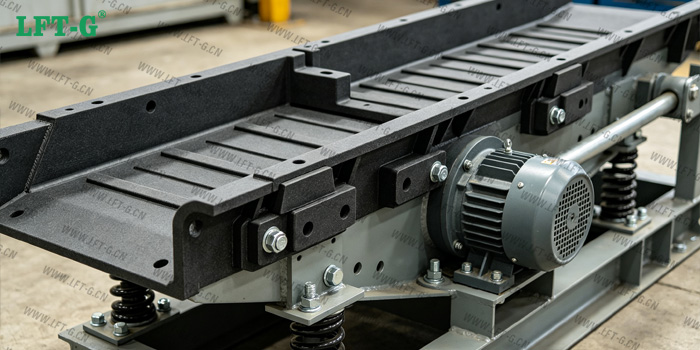

从耐磨衬板到传动连杆，LFT材料如何切入振动输送机升级

在工业散料输送领域，振动输送机凭借其输送平稳、物料损伤小、可实现干燥冷却等多工艺同步进行的独特优势，已成为冶金、煤炭、建材、化工等行业不可或缺的关键设备。然而，传统振动输送机的核心部件长期依赖钢材和铸铁，这一局面正面临深刻的技术挑战。振动输送机在工作过程中，槽体、导向杆、连杆等部件承受着高频交变载荷的反复作用，金属材料在长期疲劳服役下的磨损和断裂问题始终困扰着设备运维。与此同时，制造业对轻量化、低能耗和长寿命的追求日益迫切，寻找能够兼顾强度、耐疲劳性和轻量化的新型材料，成为振动输送机技术升级的重要方向。长纤维增强热塑性塑料（LFT）正是在这一背景下进入工程视野的。本文将从材料性能、可替代部件、实施路径和经济效益等维度，系统分析LFT材料在振动输送机上的应用方案。

一、LFT材料的核心性能优势

LFT材料之所以能够胜任振动输送机中的金属替代任务，源于其在力学性能、耐疲劳特性和热管理能力等方面的综合表现。
在力学性能方面，LFT材料具有出色的弯曲强度、拉伸强度和冲击韧性，同时具备低蠕变率、低收缩率和高尺寸稳定性。这些特性对于振动输送机中需要长期保持精度和承载能力的部件至关重要。特别是碳纤维增强的LFT材料，其比强度可以优于部分金属材料，为减重设计提供了更大的空间。
耐疲劳性能是LFT材料应用于振动工况的核心优势。研究表明，LFT复合材料在沿纤维取向方向上的疲劳寿命显著高于垂直方向，这得益于加工过程中纤维沿纵向的优先取向排列。更为关键的是，LFT材料的导热率高于纯聚合物基体，在承受循环载荷时能够更快地将滞后热耗散到周围环境中，从而有效抑制温升，延长部件的疲劳寿命。这一特性对于振动输送机中持续承受交变应力的部件尤为重要。
此外，LFT材料还具有优异的阻尼减振特性，能够有效吸收和衰减振动能量，有助于降低振动输送机运行过程中的噪音水平。其低热膨胀系数也与金属材料相当，保证了在温度变化环境下的尺寸稳定性。

二、可替代配件的详细分析
基于振动输送机的结构特点和工作原理，以下几类配件是LFT材料替代潜力最大的领域。
1. 槽体耐磨衬板
槽体是振动输送机承载物料的核心部件，其内表面通常需要加装耐磨衬板以保护槽体本体。目前常用的衬板材料包括16Mn钢板和高分子耐磨衬板。LFT材料用于制作耐磨衬板，一方面可以利用其高刚性和耐磨性延长衬板的使用寿命，另一方面可以显著减轻槽体自重。槽体自重的降低直接减少了振动电机需要驱动的运动质量，从而降低电机负荷和能耗。此外，LFT材料可通过注塑成型制造出带有复杂表面结构的衬板，进一步优化物料流动特性。
2. 导向杆与导向条
导向杆是振动输送机中确保槽体沿预定方向振动的关键部件，通过橡胶铰链与槽体和底架连接。导向杆需要在长期振动中保持尺寸精度和结构完整性。LFT材料具有高比强度、高尺寸稳定性和优异的耐疲劳性能，非常适合制作导向杆和导向条。碳纤维增强的LFT材料在这一应用中尤其具有优势，其比强度可优于部分金属材料，同时能够通过注塑工艺实现近净成型，减少后续加工工序。
3. 轴套与衬套
振动输送机中的旋转轴、连接销等部位需要使用轴套和衬套，传统上多采用铜套、铸铁轴套或尼龙轴套。LFT材料具备自润滑特性，可以制成免维护的轴套，替代需要定期加注润滑油的金属轴套。在振动工况下，LFT轴套能够承受交变载荷的反复作用，同时其自润滑特性减少了摩擦副的磨损速率。LFT材料耐化学腐蚀的特点也使其适用于处理腐蚀性物料的输送场景。
4. 连杆与传动结构件
在弹性连杆式振动输送机中，偏心轴旋转使连杆端部作往复运动，激起料槽作定向振动。连杆是受力最为复杂的部件之一，需要在高速往复运动中承受拉压交变载荷。碳纤维增强的LFT材料具有极高的拉伸强度和抗疲劳性能，可以用于制造连杆等快速运动的部件。使用LFT连杆可以显著减轻运动部件的重量，降低运动惯性，有助于减少驱动功率和降低运行噪音。已有工程实践表明，LFT材料成功替代了需要承受恒定重量负荷和高振动的金属支撑部件，并实现了近40%的减重效果。
5. 弹簧辅助件与隔振件
振动输送机的支承系统通常采用橡胶弹簧或钢簧。虽然主振弹簧仍以金属或橡胶结构为主，但LFT材料可以用于制作弹簧的导向件、隔振垫的骨架结构以及板簧的增强层。利用LFT材料自身的阻尼特性，可以辅助降低振动传递和噪音水平，同时减轻支承系统的整体重量。

三、LFT材料与传统金属材料的性能对比
在振动输送机的典型工况下，LFT材料与传统金属材料的性能差异主要体现在以下几个方面。
比强度与轻量化效果方面，LFT材料的密度约为1.2至1.5克每立方厘米，而钢材密度约为7.8克每立方厘米，铸铝约为2.7克每立方厘米。这意味着在同等结构强度要求下，使用LFT材料替代金属部件可实现20%至50%的减重，替代铸铝部件也可减重近40%。对于振动输送机而言，运动部件重量的降低直接带来驱动功率的减少和能耗的下降。
疲劳性能方面，金属材料在振动工况下的疲劳表现为裂纹萌生和扩展，一旦出现裂纹往往迅速导致断裂。LFT材料在疲劳载荷下的失效模式则有所不同，其纤维增强结构能够有效阻止裂纹扩展，具有更高的损伤容限。研究证实，LFT复合材料的疲劳寿命随频率增加而降低，但其温升显著低于未增强的聚合物基体，表明LFT材料在循环载荷下具有更好的热管理能力。
耐磨性能方面，LFT材料通过选择合适的基体和纤维类型，可以达到接近或超过部分金属材料的耐磨水平。同时，LFT材料的自润滑特性在粉尘和颗粒物料环境下尤为有利，可以减少润滑维护需求。
成型工艺方面，LFT材料支持注塑成型，适合批量生产形状复杂的耐磨件和结构件。相比金属材料的铸造、锻造和机加工流程，注塑成型可以显著缩短制造周期并降低制造成本。
局限性方面，LFT材料在极端高温工况下（如长期输送500摄氏度以上的物料）性能会受到限制，需选用耐高温基体如PPS、PEEK等特殊配方。此外，LFT材料的弹性模量虽然可以通过纤维增强大幅提升，但在某些超高刚度需求的场合仍不及钢材。设计时需要根据具体的载荷条件和温度环境进行合理选材。

四、实施路径与关键考虑因素
将LFT材料应用于振动输送机需要遵循系统化的实施路径。
材料选型是首要环节。需要根据振动输送机的具体工况——包括输送物料的温度、磨蚀性、粒度，以及设备的振动频率、振幅和载荷大小——来匹配相应的LFT材料。玻璃纤维增强的LFT适用于大多数常规工况，具有成本优势；碳纤维增强的LFT则更适合对重量和刚度有严格要求的核心结构件。基体选择方面，聚丙烯基LFT适用于120摄氏度以下的工作环境，其高温疲劳强度是普通玻纤增强聚丙烯的两倍，甚至比玻纤增强尼龙高出10%；对于更高温度工况，需要选用聚酰胺或更高性能的工程塑料基体。
结构设计优化是利用LFT材料优势的关键。LFT材料的各向异性特征要求在设计阶段充分考虑纤维取向对力学性能的影响。通过合理的结构设计，使主要受力方向的纤维取向与载荷方向一致，可以最大限度地发挥材料的承载能力。同时，LFT注塑成型工艺允许将原本由多个零件组装而成的部件整合为单一注塑件，减少连接点数量，提高结构整体性并降低装配成本。
验证测试是确保替代方案可靠性的必要步骤。建议在实际应用前进行部件级的疲劳试验，模拟实际工况下的循环载荷条件，评估LFT部件的疲劳寿命和性能退化规律。虚拟原型设计工具如模具填充分析和有限元分析可以在设计阶段预测部件的力学行为，缩短开发周期。
渐进式替代策略有助于控制风险。建议优先从非关键承载部件（如衬板、导向条）开始替代，积累使用经验和性能数据，再逐步扩展到连杆、轴套等核心受力部件。每一步替代都应进行充分的性能评估和现场验证，确保设备运行的可靠性。

五、经济效益分析
LFT材料替代金属的经济效益体现在材料成本、制造效率和运行能耗三个层面。
在材料成本方面，虽然LFT材料的单价可能略高于普通钢材，但考虑到其低密度带来的用量减少，以及注塑成型减少的后续加工费用，综合成本具有竞争力。特别是采用在线混炼注塑成型技术，将挤出与注塑集成于一条产线，可节约材料成本约每公斤3.5元，总能耗相比传统工艺降低30%。
在运行效益方面，LFT部件替代金属带来的减重效果直接转化为振动电机负荷的降低。振动输送机的驱动功率与运动部件的质量密切相关，运动部件越轻，达到相同振幅所需的激振力越小，能耗相应降低。同时，LFT材料的阻尼特性有助于降低运行噪音，改善工作环境。
在维护成本方面，LFT材料的耐磨和自润滑特性可以延长部件的更换周期，减少停机维护时间。模块化的注塑成型部件也便于快速更换，降低人工维护成本。综合而言，LFT材料方案在全生命周期成本上具有明显优势。

综上所述，LFT材料在振动输送机上的应用不仅技术可行，而且在轻量化、耐疲劳、耐磨和成本控制等多个维度展现出显著优势。槽体耐磨衬板、导向杆、轴套衬套、连杆等配件是当前最具替代潜力的领域，可通过注塑成型实现复杂结构的一体化制造，在保证性能的前提下大幅降低部件重量和制造成本。当然，LFT材料的应用并非简单的“以塑代钢”，而是需要在充分理解材料各向异性特征的基础上，通过精心的结构设计、合理的材料选型和严格的验证测试来确保替代方案的可靠性。随着长纤维增强热塑性塑料成型技术的持续进步和材料性能的不断提升，LFT材料在振动输送机领域的应用前景将更加广阔，有望推动这一传统工业设备向更轻、更耐用、更节能的方向持续演进。
