光时域反射仪太重？LFT材料替代金属的可行性方案全解析

光纤通信网络的规模仍在持续扩张，光时域反射仪作为光纤链路测试与故障定位的核心工具，使用场景已从实验室和机房延伸至野外、井道、高空等复杂环境。这一变化对设备本身提出了更严苛的要求：既要保持足够的结构强度以承受频繁移动和意外跌落，又要尽可能降低整机重量以减轻工程人员的操作负担。传统方案中，结构强度往往依赖金属骨架来实现，但金属件密度高、成型自由度有限、成本受原材料价格波动影响明显。如何在强度、重量与成本之间找到新的平衡点，成为光时域反射仪结构设计面临的一个现实问题。长纤维增强热塑性塑料（LFT）的出现，为这一问题的解决提供了值得认真评估的路径。

一、光时域反射仪对结构材料的核心需求

光时域反射仪在工作时内部包含光模块、高速采样电路、显示屏以及电源系统，这些部件需要被可靠地固定在一个紧凑的壳体之内，以抵抗运输和野外作业中的振动与冲击。当前主流手持式产品的设计思路是“内骨架+外防护”的双层结构，内骨架承担结构支撑和部件定位功能，外层以软质材料吸收跌落能量。这一结构模式对材料的分工是明确的：内层需要高刚性和尺寸稳定性，外层需要高韧性和缓冲能力。
与此同时，整机轻量化的压力正在增大。行业对便携性的追求已经将整机重量压缩到了1.2kg以内的水平，这对每一个结构件的材料选择都形成了倒逼。此外，设备需要在-10℃至+50℃的温度范围内稳定工作，部分场景还涉及潮湿、粉尘和化学腐蚀环境，材料的环境耐受性同样是选型时必须考量的因素。

二、LFT材料与OTDR结构需求的匹配性分析
LFT材料以长度超过10毫米的连续纤维（以玻璃纤维为主）与热塑性树脂基体复合而成，纤维在制品中形成三维搭接网络，与短纤维增强材料相比，其抗冲击强度高出约一倍，耐疲劳性能和热膨胀系数也更为优异。从材料特性来看，以下几个指标与光时域反射仪的结构需求高度吻合。
比强度优势。一般铝材的比强度约为9.8%，而LFT材料的比强度可达17.2%，这意味着在同等结构承载要求下，LFT制件的重量可以显著低于铝合金件。对于手持式光时域反射仪而言，内骨架和结构支架的重量降低，直接转化为整机重量的改善。
尺寸稳定性。光时域反射仪内部的光学接口和电路板安装点对尺寸精度有较高要求，结构件在温度变化下的尺寸漂移会影响光路对准和接口配合。LFT材料的成型收缩率低，抗蠕变性能优异，尺寸安定性优于一般复合材料，适合用于需要长期保持装配精度的结构件。
成型自由度。金属件受限于机加工能力，复杂形状往往需要多件组装，增加了连接点和潜在的失效风险。LFT可以通过注塑成型一步获得复杂几何形状，无需紧固件或二次加工，适合将原本由多个金属件组合而成的支架结构整合为单一制件。这一特点对于光时域反射仪内部空间紧凑、安装点分布不规则的现实条件尤其有价值。
耐冲击与耐环境性能。LFT材料在冲击强度上的表现是其相对于短纤维增强材料的核心优势，适用于需要承受跌落和碰撞的部件。其热塑性基体也赋予了材料可回收性，在设备生命周期结束后的处置环节具有一定环保优势。

三、具体部件的替代可行性
内骨架与结构支架。这是LFT替代价值最直接的部件。当前内骨架以铝合金为主，承担着固定电路板、光模块和接口组件的功能。LFT材料的高比强度和高模量使其能够在注塑成型中直接获得与铝合金骨架等效的结构刚性，同时将重量降低约四成。在通信设备领域，LFT材料已被用于设备外框和支架类部件，其工程可靠性得到了同类应用场景的验证。
手柄与人体工学部件。手持式光时域反射仪的手柄需要在承受频繁握持的同时提供一定的结构支撑。LFT材料可以成型出符合手型弧度的复杂曲面，相比金属手柄具有更好的触感，且在低温环境中的导热系数低于金属，不会产生明显的冰冷感。手柄内部的加强筋结构也可以与手柄主体一体注塑成型，减少装配工序。
OTDR发射盒与跳线盒壳体。发射盒的作用是盘绕发射光纤以消除测试盲区，壳体需要具备足够的刚性以防止光纤受到外部挤压，同时应尽量轻便。目前此类部件有铝合金和ABS塑料两种常见方案，铝合金版本偏重且成本较高，ABS版本在刚性和耐候性上存在局限。长玻纤增强聚丙烯材料可以在比ABS更高的刚性水平上成型壳体，且耐候性优于普通ABS，是这一部件的合理替代选项。

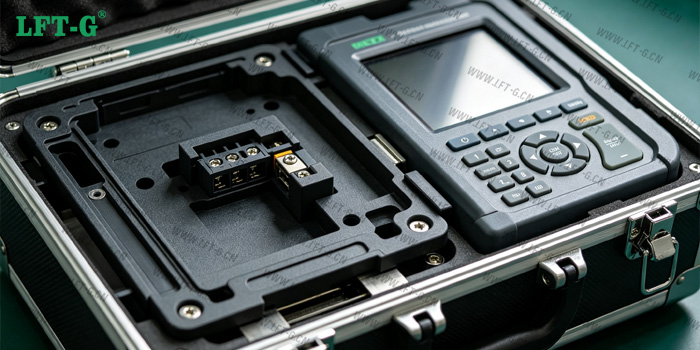

便携箱内部结构件。用于运输和存储整套设备的硬质便携箱，其内部的支撑框架、隔板加强件和铰链安装座目前多为金属或高填充短纤维材料。这些部件对刚性和抗蠕变的要求明确，但形状往往并不规则，LFT的注塑成型能力可以较好地适配这类需求，在保证承载能力的同时降低箱体总重。

四、选型与工程化建议
在具体的材料等级选择上，长玻纤增强聚丙烯（LFT-PP）适合对刚性和耐冲击有中等要求、同时注重成本和耐化学性的部件，如发射盒壳体和便携箱结构件。长玻纤增强尼龙（LFT-PA）在高温刚性和耐疲劳性上更为突出，适合用于靠近发热模块的内部支架。若对减重有更极致的要求，长碳纤维增强等级可以在同等体积下提供更高的比模量，但成本相应上升。
在工程化推进中，需要重点关注纤维在注塑过程中的流动取向对制件各向异性的影响，以及制件在长期受力条件下的蠕变行为。对于光学接口周围的精密定位结构，建议通过试制验证尺寸稳定性是否满足装配公差要求，必要时在局部保留金属嵌件作为精度补偿。此外，LFT制件的表面处理工艺应与整机的防护等级要求（如防尘防水）进行匹配设计，避免因表面质量差异影响密封效果。

结语：光时域反射仪的结构轻量化不是简单的“换材料”，而是一次从设计逻辑出发的系统性调整。LFT材料在比强度、尺寸稳定性和成型自由度上的综合表现，使其有能力承接光时域反射仪中原本由金属承担的大部分结构功能。从内骨架到发射盒，从手柄到便携箱，替代的可行性已经在材料性能层面得到了支撑，下一步的关键在于将材料特性与具体的结构公差、装配工艺和环境验证要求逐一对接。对于正在寻求减重突破的光时域反射仪产品而言，LFT值得被纳入结构材料的候选清单，并进入实质性的样件验证阶段。
