LFT材料在电子束曝光机设备中的“以塑代钢”可行性全剖析

电子束曝光机作为半导体制造前道工序中最精密的图形化设备之一，其性能直接决定着集成电路特征尺寸的极限。这类设备通常由电子枪、电子光学柱（含透镜与偏转器）、高精密工件台、真空系统等核心部件构成。长期以来，设备制造商习惯于采用金属、陶瓷和低膨胀玻璃等传统材料来制造这些部件，以保障其在超高真空环境和严苛精度要求下的可靠性。然而，随着半导体产业对设备产能、运行成本和环境友好性提出越来越高的要求，传统材料在重量、加工效率和经济性方面的局限性日益凸显。近年来，以长纤维增强热塑性复合材料（LFT）为代表的高性能复合材料，凭借其优异的比强度、尺寸稳定性、轻量化潜力和高效成型能力，正在精密仪器和高端装备制造领域掀起一场“以塑代钢”的材料革新。本文旨在系统探讨LFT材料在电子束曝光机各部件中替代传统材料的可行性，分析其技术优势与关键挑战，并提出切实可行的实施路径。

一、LFT材料概述与核心特性

长纤维增强热塑性复合材料（LFT）是将长玻璃纤维或长碳纤维（纤维长度通常为6至25毫米）与热塑性树脂基体（如聚丙烯、聚酰胺、聚苯硫醚、聚醚醚酮等）经浸润工艺复合而成的高性能材料。与传统的短纤维增强热塑性材料相比，LFT中更长的纤维保留长度能够在成型后形成内部三维纤维骨架，从而大幅提升材料的力学性能。
LFT材料具备以下几项对电子束曝光机至关重要的特性。其一，超高机械性能——材料展现出超高刚性、高抗冲击性、优异的耐疲劳性和耐蠕变性。其二，优异的尺寸稳定性——长纤维网络有效降低了成型收缩率，使制品在复杂工况下保持低翘曲和高尺寸精度。其三，显著的轻量化优势——LFT的密度仅为1.2至1.4 g/cm³，约为钢材的五分之一。其四，高效成型能力——通过注塑工艺即可一次成型复杂结构部件，生产效率较传统金属加工提升60%以上。其五，环境耐受性——材料具备优异的耐高低温、耐化学腐蚀和低吸水率特性，能够适应复杂工况。此外，LFT材料可熔融重塑，循环利用率超过95%，契合当前制造业的绿色发展需求。

二、潜在应用部件分析
基于LFT材料的性能特点，以下电子束曝光机部件具备较高的替代可行性：
1）载物台（工件台）组件

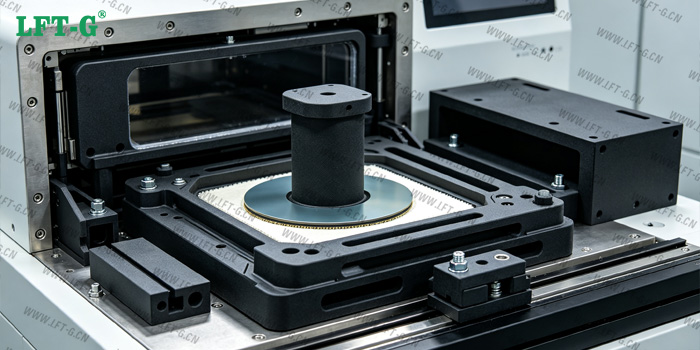

载物台是电子束曝光机中承载晶圆或掩膜版并进行精密位移的核心部件。传统上，这类部件采用金属或陶瓷材料制造，对刚度、轻量化和尺寸稳定性有着极为苛刻的要求。已有研究表明，高性能复合材料在电子束光刻设备的载物台组件中展现出替代传统材料的巨大潜力。碳纤维复合材料的应用先例证明，通过合理设计，复合材料载物台部件完全能够在满足刚度要求的同时实现大幅减重。采用LFT材料制造载物台的结构框架、支撑板等部件，可在保证机械性能的前提下显著降低运动部件的惯量，从而提升设备的动态响应速度和定位精度。
2）精密结构件与外壳
电子束曝光机中包含大量传感器外壳、支架、接插件、连接器基座等精密结构件。这些部件要求高机械强度和良好的尺寸稳定性，但对导热、导电等功能的依赖性相对较低。LFT材料已在医疗设备、精密仪器等领域成功替代金属和传统短纤维增强塑料，应用于组件支架、传动系统等对力学性能要求严苛的结构部件。在电子束曝光机中，采用LFT材料制造这类非核心但数量众多的结构件，能够有效降低整机重量和制造成本。
3）设备框架与外壳
电子束曝光机的外部框架、防护罩壳和仪器外壳等部件，同样适合采用LFT材料。这类部件对机械强度的要求适中，但对轻量化、美观性和成型效率有较高要求。LFT材料已在电气仪器外壳、IT设备框架等领域获得广泛应用。通过一体化注塑成型，可将传统金属框架的多个零部件整合为单一LFT部件，大幅减少装配工序和连接件的数量。

三、关键技术挑战与应对策略
尽管LFT材料在上述部件中展现出广阔的应用前景，但在电子束曝光机这一高精密设备上实施替代，必须正视并妥善解决以下关键技术挑战：
1）真空兼容性与低放气要求
电子束曝光机工作于超高真空环境（通常要求低于10⁻⁶至10⁻⁹毫巴）。真空腔体内的任何材料都必须具备极低的放气率，否则释放的气体分子会污染电子光学系统、影响电子束质量并降低设备寿命。传统聚合物材料在真空环境中往往存在严重的放气问题。解决方案是选用以聚苯硫醚（PPS）、聚醚醚酮（PEEK）等高性能热塑性树脂为基体的LFT材料。这类材料本身具有较低的本征放气率，再辅以严格的预处理（如真空烘烤除气）和表面处理工艺，可使其满足超高真空环境的使用要求。
2）导电性与静电防护
电子束曝光机中的部件需要具备适当的导电性以防止电荷积累，否则静电放电可能干扰电子束轨迹或损坏精密元件。传统LFT材料（如玻璃纤维增强型）通常为电绝缘体。应对策略是选用长碳纤维增强型LFT（LCF） ，碳纤维本身具有良好的导电性，能够提供天然的导电和电磁屏蔽功能。对于对导电性要求不高的部件（如外壳、框架），则可继续使用成本更低的玻璃纤维增强LFT。
3）导热性能与热管理
部分电子束曝光机部件（如靠近电子枪或透镜的组件）存在散热需求，而LFT材料的导热性通常远低于金属。解决方案包括：在热管理关键区域保留金属嵌件或散热结构；选用碳纤维增强LFT以提升导热性能；通过合理的结构设计将发热部件与LFT部件进行热隔离。
4）长期机械稳定性
电子束曝光机对长期尺寸稳定性和抗蠕变性能要求极高。LFT材料虽然抗蠕变性能优于短纤维增强塑料，但与金属相比仍有差距。这要求在设计阶段进行充分的疲劳和蠕变测试，并对承受长期静态负载的关键部件采取保守的安全系数。对于受力条件极为苛刻的部件，建议暂缓LFT替代，或在复合材料方案成熟后再行推进。

四、实施路径建议
基于上述分析，建议按照“由外而内、由简到繁”的分阶段策略推进LFT材料在电子束曝光机上的应用：
第一阶段——外围部件验证：从设备外壳、防护罩、框架等对真空和精度要求相对较低的外部部件入手，开展LFT材料的选型、成型工艺开发和性能验证。这一阶段风险较低，可快速积累复合材料在设备上的应用经验。
第二阶段——内部非关键结构件推广：在验证成功后，将LFT材料推广至真空腔体内部的传感器外壳、支架、接插件基座等非关键结构件。此时需重点解决真空兼容性和放气率控制问题，选用PPS或PEEK基体的LFT材料，并建立严格的材料筛选和预处理标准。
第三阶段——关键承载部件攻关：在充分验证前两阶段成果的基础上，逐步推进载物台组件等关键承载部件的复合材料替代。这一阶段需要与专业的LFT材料供应商合作，进行定制化的材料配方开发和部件结构优化设计，并通过长期的可靠性测试验证其在实际工况下的性能表现。

结语：LFT材料以其优异的比强度、尺寸稳定性、轻量化潜力和高效成型能力，为电子束曝光机的材料升级提供了新的可能性。从设备外壳到载物台组件，从非关键结构件到关键承载部件，LFT材料有望在多个层面替代传统金属材料，实现设备减重、降本和性能提升的多重目标。然而，这一替代过程绝非简单的材料置换，而是需要系统解决真空兼容性、导电性、导热性和长期稳定性等一系列关键技术难题。随着高性能热塑性树脂基体（如PPS、PEEK等）LFT材料的不断成熟，以及复合材料在精密仪器领域应用经验的持续积累，LFT材料在电子束曝光机上的规模化应用将从理论探索逐步走向工程实践。这不仅是材料科学的进步，更是半导体装备制造业迈向轻量化、高效化和绿色化的重要一步。
