破局与边界：LFT材料在离子注入机非核心区域的替代可行性探析

随着半导体制造工艺对设备精度、洁净度及可靠性要求的持续提升，离子注入机作为集成电路前道制造的核心装备，其材料选型日益受到业界关注。传统上，离子注入机的核心部件以钨、钼等难熔金属、高纯石墨及精密陶瓷为主，这些材料凭借优异的耐高温性、抗离子轰击能力和极低的杂质析出水平，长期占据主导地位。然而，在设备的非核心区域、低热负载部件及特定绝缘与结构场景中，高性能工程塑料已展现出不可替代的应用价值。长纤维增强热塑性复合材料作为一种兼具热塑性材料易加工特性和纤维增强材料高比强度优势的新型材料，是否有可能在离子注入机的特定配件中实现部分替代，正成为一个值得深入探讨的课题。本文将从材料特性、设备工况要求及潜在应用场景三个维度，系统评估LFT材料在离子注入机上的可行性。

一、LFT材料的基本特性

LFT材料是将长玻璃纤维或长碳纤维与热塑性树脂基体经特殊浸润工艺复合而成的高性能材料。与传统的短纤维增强热塑性塑料相比，LFT中纤维的保留长度远超后者，能够更充分地发挥增强作用，从而赋予材料一系列优异的综合性能。在力学性能方面，LFT具有高强度、高刚性、优异的抗冲击性和耐疲劳性；在热学性能方面，其热变形温度显著提升，部分树脂体系可长期耐受较高的工作温度；在尺寸稳定性方面，LFT表现出较低的收缩率和良好的抗蠕变性能；此外，LFT还具备良好的介电性能、耐化学腐蚀性以及可注塑成型带来的加工经济性。需要指出的是，LFT的性能高度依赖于基体树脂的种类——以聚丙烯、聚酰胺为基体的LFT适用于一般工况，而以聚苯硫醚、聚醚醚酮等高性能树脂为基体的LFT则具备更优的耐热性和耐辐射性。

二、离子注入机对材料的核心要求
离子注入机的工作环境极为苛刻，对所用材料提出了多方面的严格要求。首先，耐高温性能是基本门槛。离子源区域的温度可高达上千摄氏度，束流线内部件也需承受离子束轰击产生的显著温升。其次，高纯度与低污染是半导体制造的刚性约束。任何微量的金属离子析出或颗粒脱落都可能导致晶圆污染乃至报废。高纯石墨的灰分要求可低至10ppm以下，足见其对纯净度的极致追求。第三，耐辐射与抗轰击能力至关重要。部件需长期承受高能离子束的持续轰击而不发生性能退化。第四，电绝缘性能在某些场景下不可或缺，如高压电极的隔离与支撑。第五，真空兼容性要求材料在超高真空环境中放气率极低，不成为污染源。这些严苛要求共同决定了离子注入机材料选型的高门槛。

三、LFT材料应用的可行性分析
综合LFT材料的性能特征与离子注入机的工况要求，可以得出以下判断：LFT材料尚不具备替代离子注入机核心腔室及束流线内部高温、高能部件的条件，但在特定非核心、低热负载、对绝缘和结构支撑有需求的配件中，具备一定的应用探索空间。
1）局限性分析——为何不能用于核心部件
离子注入机的离子源、束流线内衬、石墨屏蔽罩等核心部件直接面对高温等离子体和高能离子束的冲击。这些部件的工作温度远超LFT材料的热变形温度上限，即便采用聚苯硫醚或聚醚醚酮等高耐热树脂基体，其长期使用温度（通常不超过260℃）与核心部件实际工况仍存在数量级的差距。此外，LFT作为有机高分子复合材料，在强辐射环境下存在分子链断裂、性能劣化的风险，其长期稳定性尚缺乏充分的验证数据。在纯净度方面，LFT材料可能因纤维与树脂界面的存在而产生微量的析出物，难以达到半导体级超洁净要求。因此，在离子源、加速管、束流线内衬等核心区域，LFT材料暂不具备替代条件。

2）可行性分析——哪些场景存在替代潜力
参考高性能工程塑料在离子注入机中的已有应用实践，LFT材料可在以下场景中探索替代方案：
1. 绝缘支撑与结构件
离子注入机中存在大量需要电绝缘且承担一定结构载荷的部件，如绝缘支柱、绝缘隔套、绝缘垫块等。目前，聚醚醚酮等高性能塑料已在此类场景中得到应用。LFT材料凭借其优异的介电性能和比强度优势，有望在不直接承受高温的绝缘结构件中作为替代选项。例如，设备外部的电控模块隔离结构件、真空腔体外围的绝缘支撑框架等，这些部件远离热源和离子束流，工作温度较低，LFT材料完全能够满足其性能需求。
2. 晶圆传输与定位部件

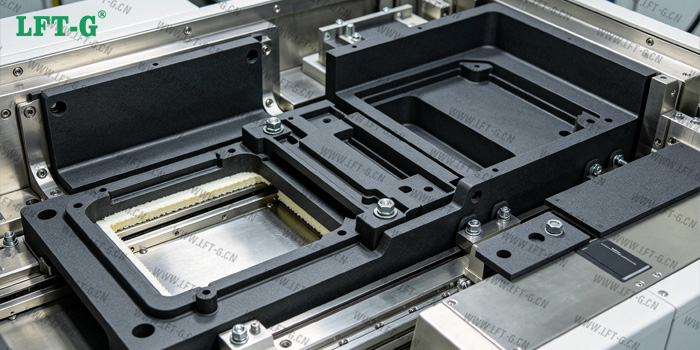

在晶圆承载、传输和定位系统中，部分部件需要兼具耐磨性、尺寸稳定性和低颗粒脱落特性。LFT材料的高刚性和抗蠕变性能使其在这一领域具备应用潜力。特别是以碳纤维增强的LFT材料，在保持轻量化的同时可获得接近金属的刚性，适合于制造精密导轨、定位爪、承载托盘的辅助结构件等。
3. 真空腔体外围附件
对于安装在真空腔体外围、不直接暴露于工艺环境的附件，如设备外壳的支撑框架、电缆保护套管、气路管道的固定支架等，LFT材料凭借其良好的耐腐蚀性、尺寸稳定性和加工经济性，具备明显的替代优势。这些部件的工作温度接近室温，对耐辐射性无特殊要求，LFT材料完全能够胜任。
4. 需兼顾轻量化与结构强度的场景
LFT材料的高比强度特性使其在需要减轻运动部件质量的场景中具有独特价值。例如，某些往复运动或旋转运动的辅助机构部件，采用LFT材料替代金属可在不牺牲强度的前提下显著降低惯量，有利于提升设备的动态响应性能。

综上所述，LFT材料凭借其高强度、高刚性、优异的尺寸稳定性和可注塑成型等特点，在半导体装备领域具有一定的应用前景。然而，受限于耐高温性、耐辐射性和超洁净度等方面的固有短板，LFT材料尚无法撼动钨、钼、石墨、陶瓷等传统材料在离子注入机核心部件中的主导地位。在现阶段，LFT材料的可行性应用应聚焦于离子注入机的非核心区域——包括外围绝缘支撑件、晶圆传输辅助结构件、真空腔体外围附件以及需要轻量化的运动机构部件等。这些场景对材料的耐温要求相对宽松，不直接承受高能离子束轰击，且对纯净度的要求可通过材料配方优化和表面处理技术加以满足。
未来，随着LFT材料技术的持续进步——尤其是更高耐热等级树脂基体的开发、纤维与树脂界面结合工艺的优化以及超洁净级LFT材料的推出——其在半导体设备领域的应用边界有望逐步拓展。对于离子注入机制造商而言，在充分评估工况条件和风险的前提下，可从小批量、非关键的配件入手，逐步验证LFT材料的适用性，为设备的轻量化、成本优化和供应链多元化探索新的路径。
