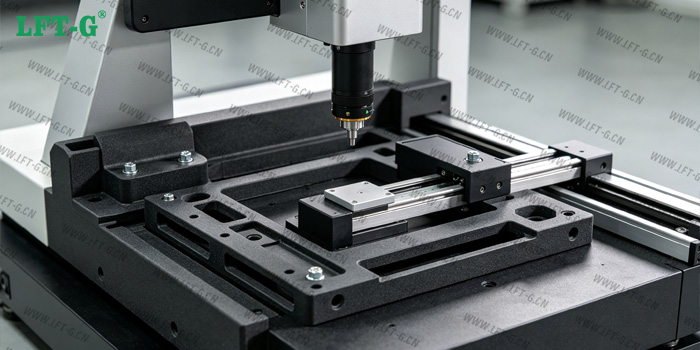

让测量更轻盈：LFT材料替换轮廓测量仪金属配件的方案解析

轮廓测量仪作为精密制造与质量控制领域的核心检测设备，其测量精度直接取决于各结构部件的尺寸稳定性、热稳定性和抗振性能。传统上，轮廓测量仪的关键结构件多采用金属材料（如铝合金、不锈钢）经机加工制成，虽能保证较高的刚性和尺寸精度，但也带来了重量大、加工周期长、成本高昂等固有问题。近年来，长纤维增强热塑性复合材料（LFT）凭借其优异的力学性能、尺寸稳定性和轻量化优势，已在医疗器械、精密仪器、汽车结构件等领域展现出替代金属材料的巨大潜力。LFT材料采用长度一般为6-25mm的连续纤维与热塑性树脂基体复合而成，纤维在制品中相互缠绕形成三维骨架结构，能够显著限制各向异性收缩，从而在获得高刚性和高强度的同时有效降低翘曲变形。本文将系统分析LFT材料在轮廓测量仪各配件中的应用可行性，并提出具体的实施路径。

一、LFT材料的关键特性

LFT材料的核心优势在于其独特的微观结构。与传统短纤维增强塑料（纤维长度通常小于1mm）不同，LFT材料中的连续长纤维贯穿整个粒料，使得材料在强度、刚度和抗冲击性方面实现了同步提升。根据树脂基体和纤维类型的不同，LFT复合材料通常含有30%至60%的纤维含量。具体而言，LFT材料具备以下几项对轮廓测量仪至关重要的特性：
高比强度与高比刚度。 LFT材料具有接近甚至超越金属的刚性，同时密度显著低于金属材料，可实现30%以上的减重效果。以基于聚苯硫醚（PPS）、聚邻苯二甲酰胺（PPA）等半结晶聚合物体系的LFT材料为例，其力学性能在高温下仍能保持良好。
优异的尺寸稳定性与低热膨胀系数。 LFT材料的热膨胀系数与金属相近，在温度变化时能够保持与金属相当的尺寸稳定性。这对轮廓测量仪至关重要——仪器在使用环境中不可避免地经历温度波动，若结构件热膨胀系数过大或各部件膨胀不一致，将直接导致测量误差。长纤维骨架结构还能有效限制各向异性收缩，显著降低翘曲。
卓越的抗蠕变与耐疲劳性能。 LFT材料具有极好的抗蠕变和耐疲劳特性。以LFT-PP材料为例，其在120℃时的高温疲劳强度是普通玻纤增强PP的2倍。这对于需要长期保持几何精度的轮廓测量仪结构件而言，意味着更长的精度保持周期。
良好的减振降噪特性。 部分新型LFT材料通过采用特殊增强纤维（如再生纤维素纤维），可在保持高刚度的同时实现高损耗系数，兼具结构支撑与振动抑制的双重功能。这对减少外部振动对测量精度的干扰具有积极意义。
设计灵活性与成本效益。 LFT材料可通过注塑成型工艺一次成型复杂形状，无需二次机加工，且可将多个金属零件整合为一个整体部件。相比金属机加工，注塑成型在大批量生产中具有显著的成本优势。

二、适用配件的具体分析与替代方案
基于LFT材料的上述特性，轮廓测量仪中以下几类配件具备较高的替代可行性：
1.传感器外壳与安装支架
传感器是轮廓测量仪的核心部件，其外壳和安装支架需要同时满足高刚性、尺寸稳定性和轻量化的要求。LFT材料在这方面的应用已有成熟先例——在高精度传感器外壳领域，LFT-PPS材料已成功替代机加工铝合金，在各项热学和环境测试中保持了亚微米级的对准精度。将这一方案迁移至轮廓测量仪的传感器外壳，不仅可保证测量光路的长期稳定，还能显著降低部件重量，减轻仪器整体负荷。
2.设备基座与底盘
轮廓测量仪的基座和底盘承担着承载各功能模块、保持整机刚性的重要作用。传统上多采用铸铁或铝合金铸造后机加工而成。LFT材料具有与压铸铝相当的刚性和强度，注塑成型的基座可在保证承重能力的同时大幅减轻重量，且一次成型即可获得近净形状，大幅减少后续加工工序。
3.传动与导向机构配件
轮廓测量仪中的齿轮、传动轴套、导轨支架等传动与导向部件，对耐磨性、抗疲劳性和尺寸稳定性有较高要求。LFT材料（特别是长碳纤增强型）具有出色的抗疲劳性和低蠕变特性，已在医疗器械的底盘、齿轮等承重组件中得到应用。用LFT替代这些部件中的金属材料，可有效减轻运动部件的惯性，提升动态响应性能。
4.夹具与工件固定机构
用于定位和夹持被测工件的夹具，需要具备足够的刚性和尺寸稳定性，以确保每次测量时工件位置的重复精度。LFT材料的热膨胀系数与金属相当，能有效减少温度变化引起的定位误差。同时，LFT材料良好的表面质量和耐化学腐蚀性，使其在频繁接触工件和清洗维护的环境中具有更长使用寿命。
5.外壳与防护罩
轮廓测量仪的外壳不仅起到防护和美观作用，还需具备一定的结构刚性以保护内部精密部件。LFT材料已广泛应用于电器外壳、仪器外壳等领域。对于需要在电磁干扰环境中使用的轮廓测量仪，还可采用具有电磁屏蔽功能的LFT复合材料。

三、实施路径与关键考量
要将LFT材料成功应用于轮廓测量仪，建议遵循以下实施路径：
第一步：部件筛选与优先级评估。从现有轮廓测量仪的结构件中，筛选出适合LFT替代的候选部件。优先考虑那些由金属机加工而成、对精度和稳定性要求高、且重量较大的非光学/非电子类结构件。传感器外壳、安装支架和基座通常是最佳切入点。
第二步：材料选型与性能匹配。根据具体部件的工作环境（温度范围、受力状态、精度要求等），选择合适类型的LFT材料。不同树脂基体（如PPS、PPA、PA、PP等）和不同纤维类型（玻璃纤维或碳纤维）的LFT材料在力学性能、耐温性和成本方面存在差异。建议与材料供应商合作，通过实验室测试验证所选材料的关键性能指标是否满足设计要求。
第三步：结构设计与注塑工艺优化。利用LFT材料注塑成型的设计自由度，对原有金属部件进行拓扑优化，在保证力学性能的前提下实现轻量化和功能集成。同时，需针对LFT材料的流动性特点优化注塑工艺参数，确保长纤维在制品中保持足够的长度和合理的取向分布。
第四步：样件试制与精度验证。制作LFT替代部件的样件，在实际轮廓测量仪上进行装调和精度测试。重点验证部件在温度变化、长期使用和振动环境下的尺寸稳定性是否满足轮廓测量仪的精度要求。
第五步：逐步推广与持续改进。在验证成功的基础上，逐步将LFT材料推广至更多结构件，并对材料配方和成型工艺进行持续优化。

结语：LFT材料凭借其高比强度、优异的尺寸稳定性、良好的抗蠕变和耐疲劳性能，以及注塑成型带来的设计灵活性和成本优势，为轮廓测量仪的结构件提供了极具潜力的金属替代方案。从传感器外壳到设备基座，从传动部件到夹具机构，LFT材料在轮廓测量仪的多个配件中均展现出良好的应用前景。当然，这一替代过程并非一蹴而就——光学镜片、精密光栅、测针等核心测量元件仍需采用玻璃、陶瓷等专用材料；LFT材料的应用需建立在充分的工程分析与实验验证基础上。但随着材料技术的不断进步和工程经验的持续积累，LFT材料必将在轮廓测量仪乃至更广泛的精密仪器领域发挥越来越重要的作用，为精密测量装备的轻量化、高性能化和低成本化开辟新的路径。
