绕线机轻量化升级新思路：LFT材料如何破解高速化与精密化难题

随着制造业对设备轻量化、高速化与精密化要求的持续提升，传统绕线设备正面临新一轮的材料革新。绕线机作为电子元器件、电机及变压器生产中的关键装备，其运动部件众多、工况复杂，对结构件的强度、刚度、耐磨性及尺寸稳定性均有较高要求。长期以来，金属材料凭借其优异的力学性能在这一领域占据主导地位。然而，金属材料密度大、加工成本高、设计自由度受限等固有短板，也在一定程度上制约了绕线机性能的进一步突破。长纤维增强热塑性塑料（LFT）作为一种新兴的高性能复合材料，凭借其高比强度、优异的抗冲击韧性、良好的尺寸稳定性以及灵活的设计成型能力，已在汽车、机械、电子电气等领域成功实现了对金属材料和短纤维增强塑料的替代。本文将系统分析LFT材料的特性优势，探讨其在绕线机各类配件中应用的可行性，并提出实施过程中的关键考量。

一、LFT材料特性概述

LFT材料是以热塑性树脂（如聚丙烯PP、尼龙PA等）为基体，以长度通常为6至25毫米的长玻璃纤维或碳纤维为增强材料，通过专门工艺复合而成的新型热塑性复合材料。与传统的短纤维增强塑料（纤维长度通常不足1毫米）相比，LFT材料在最终制品中能够保留更长的纤维骨架，从而带来一系列性能上的显著提升。
在力学性能方面，LFT材料的抗弯模量可达短玻纤增强材料的2倍，冲击强度可提高4倍。其抗蠕变性能和耐疲劳性能同样表现优异，材料在长期交变应力作用下仍能保持良好的尺寸稳定性。在热学性能方面，LFT材料的热膨胀系数可与金属材料相当，长玻纤增强尼龙（LFT-PA）更因其高玻纤含量而具备承受高温工况的能力。在轻量化方面，LFT的密度仅为1.1至1.2克每立方厘米，相比铝合金可减重近40%。此外，LFT材料还具备优异的耐腐蚀性、低吸水率、良好的表面光泽度以及可回收再利用等优势。
值得注意的是，LFT材料可通过注塑成型工艺生产形状复杂、结构集成的零部件，这一特点使其在设计自由度和生产效率方面远超传统的金属加工方式。

二、绕线机可替代配件分析

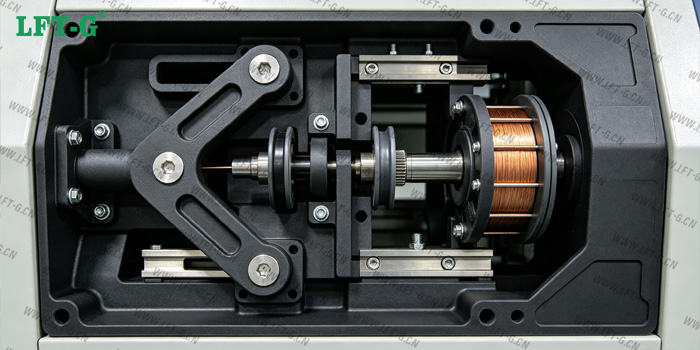

基于LFT材料的上述特性，绕线机中以下几类配件具有较高的替代可行性：
1. 结构支撑类部件
绕线机的底板、支架、壳体及盖板等结构件，其主要功能是为整机提供稳定的支撑和防护。这类部件对材料的强度和刚性有基本要求，但对耐磨性及精度的要求相对宽松。采用LFT材料替代传统金属材质后，最直接的收益在于显著的减重效果。对于高速往复运动的绕线设备而言，运动部件质量的降低可直接减少惯性力，提升设备的响应速度和运行精度。同时，LFT材料良好的抗蠕变性能和尺寸稳定性能够保证结构件在长期负载下不变形，确保整机精度的持久稳定。此外，通过注塑成型可实现复杂结构的集成设计，减少零部件的数量和装配工序，从而降低制造成本。
2. 过线系统部件
绕线机的导轮、导线轮、防跳线器等过线部件，在工作中与漆包线等线材持续接触并产生摩擦，因此对材料的耐磨性和表面光洁度有较高要求。传统上这类部件多采用陶瓷或金属材质，陶瓷虽硬度高但脆性大、易碎裂，金属则存在加工成本高、重量大等问题。LFT材料（尤其是以尼龙为基体的牌号）具有优异的耐磨耗性能和良好的表面平滑性，能够有效降低线材的摩擦损耗。同时，LFT材料相比陶瓷具有更好的抗冲击韧性，不易发生脆性断裂，使用寿命更长。部分LFT材料还具备良好的自润滑特性，可在一定程度上减少额外的润滑需求。
3. 夹持与固定部件
绕线机的夹头、夹具、夹片等夹持部件，需要频繁动作并对工件施加夹持力，这对材料的强度、刚性和抗蠕变性能提出了较高要求。LFT材料的高刚性和高强度使其具备替代部分金属夹持件的能力。更重要的是，LFT材料相比金属材质硬度较低，在夹持过程中不易对工件表面造成划伤或压痕，这对于精密绕线工艺中保护线材和骨架表面具有重要意义。同时，LFT材料的自润滑特性可减少夹持机构运动副的摩擦磨损，提升机构的动作可靠性和使用寿命。
4. 旋转及传动部件
绕线机的绕线轮、心轴以及各类轴承保持架等旋转部件，在工作中承受交变应力和一定程度的摩擦磨损。LFT材料优良的耐疲劳性能使其在这一类应用中具备潜力。长玻纤增强聚丙烯（LFT-PP）在120摄氏度条件下的高温疲劳强度是普通玻纤增强PP的2倍，甚至优于以耐热性著称的玻纤增强尼龙。这一特性表明，LFT材料在承受周期性载荷的工况下具有出色的耐久性和可靠性，适合用于绕线机中中等负载的旋转部件。此外，LFT材料较低的密度可降低旋转部件的转动惯量，有利于提升绕线机的启停速度和运转平稳性。
5. 张力器组件
张力器是绕线机中控制线材张力的关键装置，其外壳、摆杆及部分摩擦轮等非精密传感部件，对材料的强度和尺寸稳定性有一定要求。LFT材料可用于制作张力器的外壳和摆杆等结构件，在满足强度要求的同时实现轻量化和结构优化。材料的低翘曲特性有助于保证张力器各组件的装配精度，从而间接提升张力控制的稳定性。

三、实施关键考量
尽管LFT材料在上述配件中展现出良好的应用前景，但从方案论证到实际应用仍需关注以下几个关键问题：
1. 力学性能的精确匹配
不同基体树脂、不同纤维含量以及不同纤维种类的LFT材料，其力学性能存在显著差异。在实施替代前，需对原金属部件的受力工况进行详细分析，明确其对强度、刚度、抗冲击等性能的具体要求，据此选择合适的LFT牌号。对于受力复杂或安全系数要求较高的关键部件，建议进行有限元分析和样件测试验证。
2. 摩擦磨损性能的评估
对于导轮、导线轮等与线材直接接触的过线部件，需重点评估LFT材料与漆包线之间的摩擦系数和磨损特性。不同线材（如漆包线、丝线、纱线等）对接触材料的表面要求各异，需通过摩擦磨损实验确认所选LFT材料不会产生过量磨屑或对线材表面造成损伤。陶瓷内圈与LFT外壳的组合方案也是一种值得考虑的折中路径。
3. 耐温性与环境适应性
绕线机在高速运转过程中，轴承、电机等部位可能产生温升，需确认所选LFT材料的工作温度范围能否覆盖设备实际运行中的温度环境。同时，车间环境中可能存在的油污、切削液、湿气等因素，也需要对LFT材料的耐化学性和耐水解性进行评估。
4. 成型工艺与成本效益
LFT材料的注塑成型需要专用的设备和模具，前期投入相对较高。然而，注塑成型可实现复杂结构的一体化成形，大幅减少后续的机加工、装配等工序。在评估替代方案的经济性时，应综合考虑材料成本、模具分摊、生产效率提升、产品重量降低带来的运输和使用收益、以及废料可回收等因素，进行全生命周期的成本分析。
5. 纤维取向与各向异性
LFT材料在注塑成型过程中，纤维的取向分布会影响制品的力学性能各向异性。在设计阶段需充分考虑浇口位置、流动路径等因素对纤维取向的影响，必要时可通过模流分析软件进行仿真优化，确保关键受力方向上的性能满足要求。

结语：LFT材料以其高比强度、优异的抗冲击韧性、良好的尺寸稳定性以及灵活的设计成型能力，为绕线机的材料升级提供了切实可行的新路径。从结构支撑件到过线系统，从夹持部件到旋转传动件，LFT材料在绕线机多个配件类别中均展现出替代金属或传统工程塑料的潜力。轻量化的实现有助于提升设备的动态响应性能，耐磨性的改善可延长易损件的使用寿命，而一体化注塑成型则为简化装配、降低成本创造了条件。当然，LFT材料的应用并非简单的材料替换，而是一项需要综合考量力学匹配、摩擦磨损、耐温环境、工艺经济性等多维因素的系统工程。随着材料技术的不断进步和应用经验的持续积累，LFT材料有望在绕线设备领域发挥越来越重要的作用，助力行业向更高效、更精密、更绿色的方向持续演进。
