自动铺带机轻装上阵：LFT材料替代金属配件的可行性深度解读

随着复合材料在航空航天、轨道交通、风力发电等高端制造领域的应用日益广泛，自动铺带技术作为复合材料自动化成型的重要手段，正发挥着越来越关键的作用。自动铺带机集预浸带剪裁、定位、铺叠、压实等功能于一体，是涉及自动铺放装备、预浸料切割、CAD/CAM、工艺控制等多个技术方向的集成化数控成型设备。然而，当前自动铺带机的众多结构部件仍以金属材料为主，在设备轻量化、动态响应特性、耐腐蚀性以及制造成本等方面存在进一步优化的空间。长纤维增强热塑性材料（LFT）作为一种高性能复合材料，具有比强度高、比模量高、设计自由度大、耐腐蚀性优异等特点，已在汽车制造等领域广泛替代金属材料。将LFT材料引入自动铺带机的配件制造，有望为设备性能提升和成本控制开辟新的路径。本文基于自动铺带机的工作原理与部件功能需求，系统分析LFT材料在各类配件中应用的可行性与实施路径。

一、LFT材料特性概述

LFT材料是以热塑性树脂为基体、以长玻璃纤维或碳纤维为增强材料的新型复合材料。与传统的短纤维增强热塑性材料相比，LFT中纤维长度通常保持在6-25毫米，能够更有效地传递载荷，从而显著提升材料的力学性能。
其关键特性主要体现在以下几个方面：
一是高比强度和比模量，在同等重量下可提供接近甚至超越部分金属的结构承载能力；
二是良好的抗冲击性能和疲劳性能，适合承受反复加载的工作条件；
三是优异的耐腐蚀性和耐化学介质性，能够适应复杂的工作环境；
四是密度较低，通常仅为钢材的五分之一至六分之一，为实现轻量化提供了天然优势。
此外，LFT材料具有良好的可设计性，通过调整纤维含量、纤维种类和基体树脂，可以在较宽范围内调控材料的力学性能和热学性能，以满足不同应用场景的需求。这些特性使LFT材料具备了替代自动铺带机中部分金属配件的理论可行性。

二、自动铺带机结构特点与配件材料需求分析
自动铺带机的核心功能单元是铺带头，其集成了放卷、导向、剪切、加热、压实等多个功能模块。铺带头在运行过程中需要完成预浸带的精确输送、定位和铺放，对零部件的精度、刚度和耐磨性均有较高要求。具体而言，自动铺带机各类配件对材料的需求可分为以下几个层次：结构支撑类部件主要要求足够的刚度和强度以维持几何精度，同时对重量有一定约束；导向与输送类部件在工作过程中与预浸带频繁接触，要求材料具有良好的耐磨性和表面光洁度；传动与连接类部件需承受一定的动载荷和交变应力，对抗疲劳性能有一定要求；防护与辅助类部件则更侧重轻便性、耐腐蚀性和可加工性。传统的金属材料虽然能够满足上述性能要求，但在密度、耐腐蚀性和加工成本等方面存在不足，这为LFT材料的引入提供了切入点。

三、LFT材料可替代的配件类别及方案

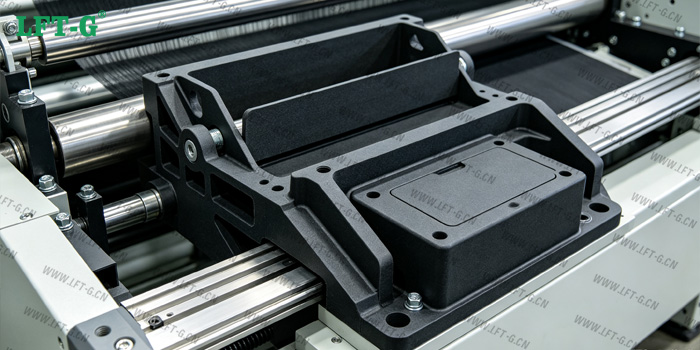

结构支架与机架部件：铺带头内的各类支架、连接板和机架部件是LFT材料替代的首选对象。这类部件主要起支撑和固定作用，对材料强度的要求相对适中，但对减重有较为迫切的需求。自动铺带机在高速运行过程中，铺带头需要频繁进行启停和换向运动，其惯性大小直接影响设备的动态响应速度和定位精度。采用LFT材料制造支架类部件，可在保持足够结构刚度的前提下显著降低运动部件质量，从而改善设备的加减速性能，降低驱动系统的能耗。同时，LFT材料良好的阻尼特性有助于抑制结构振动，提升铺放过程的稳定性。在具体实施中，可选用玻纤含量较高的LFT材料，通过模压或注塑工艺成型，替代原有的铝合金或钢材支架。
导向装置部件：导向装置是自动铺带机中确保预浸带精确输送的关键组件，通常包括导向板、导向辊和导向条等。预浸带在导向面上高速滑过，要求导向部件具有良好的耐磨性和表面质量，同时不能对预浸带造成损伤。LFT材料在这一应用场景中具有独特的优势：其自润滑性能可减少摩擦阻力，降低预浸带表面的磨损风险；良好的耐磨性可延长导向部件的使用寿命；较低的密度则进一步减轻了铺带头的整体重量。此外，LFT材料的热膨胀系数与部分热塑性预浸带基体相近，有助于在加热铺放过程中保持导向精度的稳定性。建议在导向板、导向条等部件中率先开展LFT材料的应用验证。
压紧与压实机构部件：自动铺带机的压紧机构负责将预浸带压实到模具表面，确保铺层质量。压紧机构中的滚轮架、支撑臂、支撑板等部件在工作过程中承受一定的压力和反复载荷。LFT材料良好的抗疲劳性能和韧性使其能够胜任这类工况。更重要的是，采用LFT材料制造压紧机构中的运动部件，可以在不降低压实力的前提下显著减轻机构质量，从而降低驱动系统的负载，提高压紧动作的响应速度和控制精度。对于压紧机构中直接接触预浸带的滚轮等部件，则可选用经过表面改性的LFT材料或采用LFT与其他材料组合的方式，在保证耐磨性的同时实现减重目标。
收放料机构部件：自动铺带机的收放料机构承担着预浸带卷的安装、放卷和衬纸回收等功能。该机构中的卷轴支架、导向臂、张紧轮架等部件对材料强度和刚度有一定要求，但对精度要求相对宽松，是LFT材料较为理想的替代场景。LFT材料的耐腐蚀性使其在长期接触预浸带树脂基体时不易发生化学降解，而较低的密度则便于操作人员更换料卷时的搬运操作。此外，LFT材料良好的尺寸稳定性有助于维持收放料过程中预浸带张力的均匀性。
防护与辅助类部件：铺带头的外壳、线缆保护罩、气动管路支架等防护与辅助类部件，对力学性能的要求相对较低，更侧重于轻便性、绝缘性和耐腐蚀性。这类部件采用LFT材料替代金属材料，技术风险最小、实施难度最低，可视为LFT材料在自动铺带机上应用的起步项目。通过在这些部件上的成功应用，可以积累工艺经验和性能数据，为后续在更关键的结构部件上推广应用奠定基础。

四、实施路径与关键技术要点
LFT材料在自动铺带机配件上的应用，建议按照“先易后难、逐步推进”的原则分阶段实施。
第一阶段，选取防护罩、支架等非关键部件进行替代验证，重点考察LFT材料的成型工艺适配性和长期使用可靠性；
第二阶段，在导向装置、压紧机构等中等关键度的部件中扩大应用，开展系统的力学性能测试和疲劳寿命评估；
第三阶段，在积累充分数据和经验的基础上，逐步向更核心的结构部件推广。
在具体实施过程中，需要重点关注以下几个技术要点。
首先是材料选型，应根据不同部件的受力状态和工作环境，合理选择纤维种类（玻纤或碳纤）、纤维含量（通常为20%～50%）和基体树脂类型（聚丙烯、尼龙等），实现性能与成本的优化匹配。
其次是结构设计优化，LFT材料的力学特性与金属材料存在差异，需要对原有金属部件进行拓扑优化和结构重新设计，而非简单地进行材料替换，以充分发挥LFT材料的性能优势。
再次是成型工艺选择，对于形状较为复杂的部件可采用注塑成型，对于大型结构件则可考虑模压或LFT-D在线模压工艺。
最后是连接方式设计，LFT材料与金属材料的连接需要采用适当的机械连接或粘接方案，确保装配的可靠性和可维护性。

五、预期效益分析
从技术层面看，LFT材料的引入有望显著降低自动铺带机运动部件的质量，提升设备的动态响应特性和定位精度，同时利用材料本身的阻尼特性抑制结构振动，改善铺放过程的稳定性。从经济层面看，LFT材料部件的成型工艺（如注塑、模压）相比金属部件的切削加工，具有材料利用率高、加工周期短、适合批量生产的优势，有助于降低配件制造成本。从维护层面看，LFT材料良好的耐腐蚀性和抗疲劳性能有助于延长配件的使用寿命，减少设备停机维护的频率。综合而言，LFT材料在自动铺带机配件上的应用，能够在提升设备性能的同时实现成本优化，具有较为显著的综合效益。

结语：LFT材料以其优异的比强度、良好的耐磨性、卓越的耐腐蚀性和突出的轻量化潜力，为自动铺带机配件的材料升级提供了新的可能性。从结构支架到导向装置，从压紧机构到防护部件，LFT材料在自动铺带机的多个子系统中的应用均展现出可观的前景。当然，从理论可行到工程落地，仍需跨越材料选型、结构优化、工艺验证等多个环节的技术门槛。相信随着LFT材料技术的不断成熟和自动铺带装备向更高性能方向的持续演进，两者的深度融合必将为复合材料自动化成型装备的轻量化、高性能化和低成本化开辟崭新的空间。
