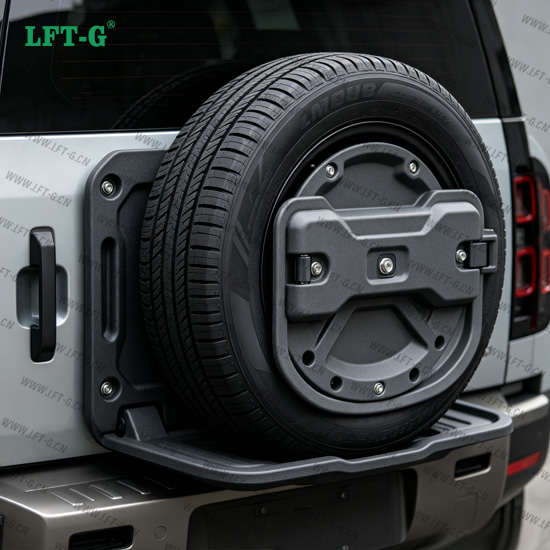

当汽车行业对轻量化与高性能的追求日益迫切，传统金属材料在复杂承载构件上的局限性逐渐显现。车胎架作为连接车身与行走系统的关键结构，长期承受动态冲击、交变载荷及多环境介质侵蚀，其设计必须在强度、韧性与重量之间寻找精妙平衡。正是在这一技术矛盾的驱动下，长纤维增强热塑性复合材料（LFT）进入了工程视野。它既非金属的简单替代，也非传统塑料的性能升级，而是一种从材料微观结构到部件宏观响应均重新定义的解决方案。本文将从材料特性、结构设计、工艺适配及耐久表现四个维度，深入剖析LFT材料如何重塑车胎架的应用逻辑，为读者呈现这一创新材料在底盘承载件中的真实价值与落地路径。 一、 材料特性与承载需求的精准契合 车胎架的核心功能是固定备胎或承载临时移动车轮，同时需在碰撞、急转弯及颠簸路面下保持几何稳定性。传统钢制胎架虽强度足够，但重量显著，且耐腐蚀性依赖涂层防护；而普通短玻纤增强塑料在长期蠕变和低温冲击下易发生脆性断裂。LFT材料凭借其特有的纤维网络结构，在此找到性能突破口——其纤维长度通常保持在6至25毫米，远超传统注塑级短纤的0.2至0.4毫米。这一微观差异赋予材料更高的抗冲击能量吸收能力和各向异性可设计性。 在车胎架应用中，LFT的拉伸模量可达8~12 GPa，弯曲强度超过180 MPa，且断裂伸长率保持在2.5%~4%之间，这意味着部件在承受路面传来的高频振动时，能够通过基体形变与纤维桥接效应耗散应变能，而非简单刚性抵抗。更关键的是，其蠕变抗性在80℃高温环境下仍保持室温值的60%以上，有效解决了备胎长期悬置导致的永久变形风险。耐化学性方面，LFT对融雪盐、洗车液及路面油污表现出天然惰性，无需额外防腐涂层，这直接削减了制造工序中的环境负担。 二、 结构设计中的自由度释放 车胎架通常需集成安装耳片、限位卡槽及通风排水结构，若采用金属冲压焊接方案，往往需要多道工序和附加加强筋。LFT注塑或模压成型工艺允许将上述特征一次整合，且通过调整纤维流向分布，可在高应力区域（如螺栓连接点周围）实现定向补强。设计师可利用流动模拟预判纤维取向，使主承载方向的纤维排布与主载荷路径重合，从而在不增加壁厚的前提下提升局部刚度。 举例而言，胎架臂与车身纵梁连接的转角区域，传统设计常采用圆弧过渡加内衬板来缓解应力集中。采用LFT后，通过加大该区域的纤维含量（局部可达45%~50%）并控制浇口位置，可使该处抗弯强度提升近30%，同时减轻结构冗余。此外，LFT的热膨胀系数（约20~30 μm/m·K）与铝合金相近，当胎架与铝制副车架装配时，热失配引起的附加应力大幅降低，这对于保证紧固件预紧力长期稳定尤为有益。 三、 工艺窗口与量产经济性的平衡 车胎架作为大批量生产的底盘部件，对成型节拍和良品率有严苛要求。LFT材料兼容注塑、压塑及注射-压塑复合工艺，其中长纤维注塑适用于复杂几何特征的快速成型，循环时间可控制在60~90秒内，与金属冲压线速度相当；而对于厚度变化较大或嵌件较多的胎架结构，采用模压工艺可获得更理想的纤维保留长度（通常超过10毫米），从而提升冲击韧性。 工艺控制的关键在于纤维损伤抑制。螺杆结构需采用低剪切设计，喷嘴直径放大以避免纤维过度断裂。实际生产中，通过优化背压与注射速度，可将纤维平均长度维持在初始长度的70%~85%，确保力学性能的批次稳定性。值得一提的是，LFT材料允许使用回收纤维或工业级聚丙烯基体，在满足性能阈值的前提下，材料成本可较工程塑料降低20%~25%，这为整车成本控制提供了实质帮助。废料亦可直接粉碎回用，添加比例控制在15%以内时，对强度影响微乎其微，契合循环经济导向。 四、 长期服役性能与失效模式解析 车胎架的使用寿命通常要求覆盖整车15年或20万公里，期间经历高温老化、低温冷冻及湿热循环。加速老化试验表明，LFT材料在120℃热氧老化1000小时后，其弯曲模量保持率仍在85%以上，主要退化机制为基体分子链断链与纤维-基体界面脱粘，但纤维网络仍能维持结构完整性。耐疲劳性能方面，在振幅为最大载荷60%的正弦交变载荷下，LFT胎架可承受超过200万次循环而无宏观裂纹，疲劳裂纹扩展速率远低于均质塑料，这得益于纤维的桥联与拔出效应持续消耗裂纹尖端能量。 实际道路试验中值得关注的失效模式有两类：一是极端低温（-40℃）下的螺栓孔周开裂，可通过增加孔周局部壁厚并采用金属嵌件衬套予以规避；二是长期紫外线照射引起的表层粉化，这通常通过在配方中添加炭黑或受阻胺光稳定剂即可解决，且因胎架位于车底，实际光照剂量有限，老化风险可控。综合来看，LFT车胎架的首发故障里程普遍优于同级别金属涂装件，且失效模式呈渐变性而非脆断，提供了充足的安全预警空间。 五、 未来演进：从功能件向智能结构件过渡 随着底盘域控制器与胎压监测系统的普及，车胎架被赋予新的功能需求——如集成天线支架、传感器固定位甚至振动能量收集装置。LFT材料的介电可调性和注塑成型的高设计自由度，使其天然适宜于多功能一体化平台。研究者正尝试在LFT基体中嵌入导电纤维网络，以实现结构健康监测的自感应功能，即通过电阻变化实时感知胎架应变状态，为主动悬架控制提供附加输入信号。 同时，与连续纤维增强复合材料的混合成型技术（如局部补强片材）正在突破界面结合瓶颈，未来车胎架有望在保持整体注塑效率的同时，在关键承力区获得媲美金属的定向刚度。这种“分级增强”策略将把LFT的应用从当前的“性能等价替代”推向“功能超越创新”的新阶段。 结语：LFT材料在车胎架上的成功应用，不仅是材料替换的工程案例，更是设计哲学的一次转变——它要求工程师从“强度优先”转向“损伤容限与耐久协同”，从“单一部件优化”转向“系统功能集成”。当轻量化不再是唯一目标，而当与可靠性、工艺性和可持续性并列权衡时，LFT的复合价值才真正凸显。对于关注底盘技术进化的读者而言，理解LFT并非终点，而是开启更多热塑性复合材料在动态承载结构中应用可能性的起点。未来，随着材料数据库的完善和仿真精度的提升，这一领域必将催生更富创造力的解决方案。...

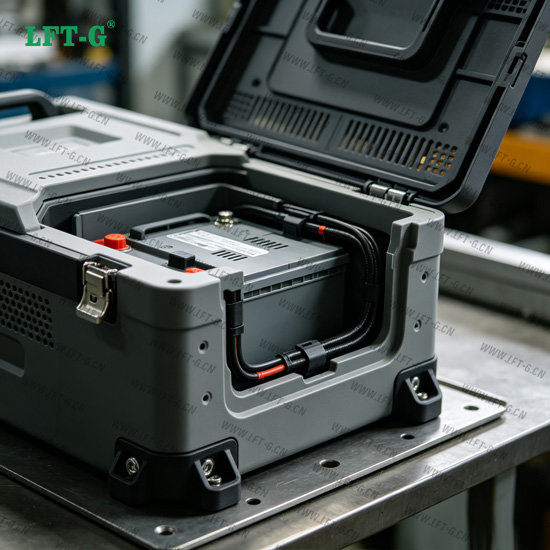

在工业设计与材料工程的交汇地带，有一个长期被忽视却至关重要的部件——电瓶箱。它默默承载着能源核心，却往往在整车的轻量化浪潮中沦为配角。传统金属箱体沉重、易腐蚀，而普通塑料又难以在高温、振动和长期负载下保持尺寸稳定。当行业将目光投向更长续航、更高可靠性和更紧凑的布局时，电瓶箱的材料选择便不再是一个简单的结构问题，而是一道关于综合性能优化的必答题。而长纤维增强热塑性材料（LFT）的介入，正以一种近乎量身定制的方式，为这道难题提供了令人信服的解法。 要理解LFT为何能脱颖而出，首先需看清电瓶箱的真实服役环境。它并非静态的容器，而是处于持续振动、温度剧烈波动（从极寒到机舱高温）以及化学介质（酸液、油污）侵袭的多重压力之下。传统方案中，钢材提供强度但增加自重，影响整车能耗与操控；短纤增强塑料虽减轻了重量，却在长期蠕变和冲击韧性上力不从心。LFT的核心突破在于其纤维长度——通常保留在数毫米至十几毫米，远超短纤的零点几毫米。这一微观结构差异，在宏观性能上带来了质的飞跃：更高的比强度、更优异的抗冲击韧性，以及尤为关键的在高温下的抗蠕变能力。这意味着，当电瓶箱在夏季高温机舱内承受着数十公斤电池组的持续压力时，LFT材质能够更坚决地抵抗变形，确保端子连接可靠、箱体密封长效。 将LFT应用于电瓶箱，绝非简单的材料替换，而是一场从设计到成型工艺的协同进化。得益于其出色的流动性与纤维网络结构，设计师得以在箱体筋板、安装支耳和底部加强槽等部位实现“按需分布”的刚性强化，而无须增加壁厚。这种设计自由度，让电瓶箱在减重20%～30%的同时，整体刚度反而超越金属件。更值得关注的是，LFT在遭受意外撞击或路面剧烈颠簸时，其长纤维桥接效应能有效阻止裂纹扩展，吸收更多能量，从而保护内部电芯免受机械损伤——这层隐形的“安全缓冲”，正是传统材料难以企及的。 从制造视角看，LFT与电瓶箱的契合度同样令人惊喜。通过直接在线配混或注塑成型工艺，材料可在一次工序中完成复杂结构的整体成型，省去了金属箱体的冲压、焊接、涂装等多道后处理环节。这不仅缩短了生产周期，更从源头减少了挥发性有机物的排放，契合绿色制造的趋势。同时，LFT材料本身的耐化学性和低吸湿性，使电瓶箱在面对电解液泄漏或高湿环境时，始终保持尺寸与性能的稳定，大幅延长了维护周期。 当然，LFT在电瓶箱上的价值不止于“替代”。它正在推动一种系统性的设计思维转变：当箱体不再笨重，周边支架、紧固件和缓冲结构均可相应简化，整个电池安装模块的重量和体积得以重新优化。这种连锁反应，最终转化为更低的能源消耗或更高的有效载荷——对于商用车、工程机械及新能源车型而言，意义尤为深远。 回望整个路径，LFT材料赋予电瓶箱的，已不仅是“更轻、更强”的物理属性，而是一种应对复杂工况的从容底气。它让设计师敢于在有限的空间内追求极致的功能集成，也让终端用户收获了实实在在的可靠性与经济性。当材料科学与真实工程需求如此紧密地咬合，电瓶箱便不再只是被动的“负重者”，而成为整车性能提升的主动“赋能者”。在未来，随着回收型LFT和生物基纤维技术的成熟，这场从“负重”到“赋能”的演变，还将续写更可持续的篇章。对于每一位关注产品本质的从业者而言，此刻正是重新审视这个“黑色盒子”的最佳时机——因为答案，早已藏在纤维与树脂交织的微观世界里。...

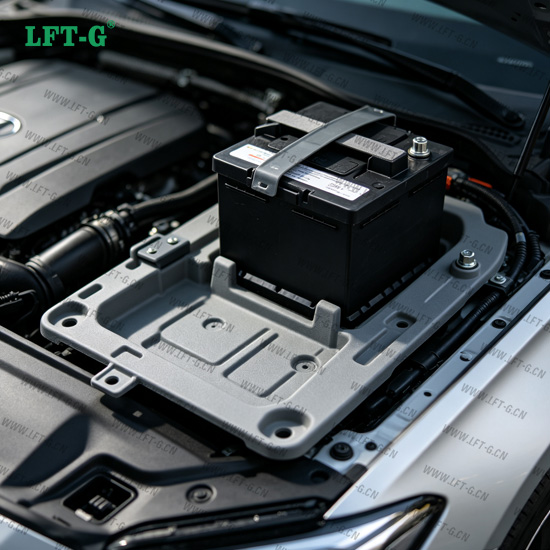

在汽车轻量化的浪潮中，每一个零部件都在经历着材料的革新与蜕变。蓄电池托架——这个承载车辆电力核心的“底座”，过去长期以金属材质为主，依靠冲压、焊接等传统工艺成形。然而，随着整车减重需求的日益迫切以及零部件集成化设计的不断深入，业界开始将目光投向性能更为优异的新型复合材料。长纤维增强热塑性材料（LFT）正是在这一背景下脱颖而出，成为蓄电池托架“以塑代钢”的理想选择。那么，LFT材料究竟凭借怎样的性能优势进入这一领域？在注塑成型过程中又有哪些值得关注的技术要点？本文将围绕这些问题展开探讨。 一、LFT材料的性能基石 LFT是指以热塑性树脂为基体、以玻璃纤维（或碳纤维）为增强材料的一类复合材料，其中玻璃纤维的长度通常在5至25毫米之间。与传统的短玻纤增强塑料（纤维长度不足1毫米）相比，LFT材料最核心的区别在于纤维长度得到了显著保留，纤维作为增强骨架贯穿于基体树脂之中，形成了真正的三维增强结构。 这一结构差异带来了性能上的质的飞跃。以应用最为广泛的LFT-PP（聚丙烯基）材料为例，其在120℃时的高温疲劳强度是普通玻纤增强PP的2倍，甚至比以耐热性著称的玻纤增强尼龙还高出10%。此外，LFT材料还具有优异的抗冲击性能、低收缩率与高尺寸稳定性、低翘曲变形、与金属相近的热膨胀系数等突出优势。这些特性使其完全具备了作为结构件和半结构件所需的耐久性与可靠性。 在基体树脂的选择上，LFT材料以聚丙烯（PP）和尼龙（PA）为主，也有使用PBT、PPS等树脂的案例。其中LFT-PP凭借密度小、性价比高的特点，在蓄电池托架等部件上获得了广泛应用；而LFT-PA则因高玻纤含量使其热膨胀系数几乎与金属相当，能够更好地承受发动机舱的高温环境。 二、注塑成型：LFT蓄电池托架的核心工艺 LFT蓄电池托架的成型工艺主要包括注塑成型和压塑成型两大路径，而注塑成型凭借生产效率高、成本可控、设计自由度大等优势，成为目前最为普遍的加工方式。 其中，LFT-G（粒料注塑成型）是较为成熟的工艺路线。其原料为预制的LFT颗粒——长玻璃纤维经过专门设计的模具浸润基体树脂后，被切成特定长度的粒料。粒料直径约为3毫米，长度有12毫米和25毫米两种规格，其中12毫米左右的粒料主要用于注塑成型。在注塑过程中，粒料经注塑机螺杆的塑化、熔融后注入模具型腔，最终冷却固化成产品。尽管注塑过程不可避免地会造成部分纤维折损，但经过设备和工艺的不断优化，成品中纤维长度仍可保持在3.2至6.4毫米，远优于传统短玻纤增强材料。 三、注塑成型中的关键技术要点 LFT材料注塑成型与普通塑料注塑存在显著差异，其中最核心的挑战在于纤维长度的保持。纤维长度直接决定了制品的力学性能——纤维越长，增强效果越显著。因此，在整个注塑过程中需要尽可能抑制玻纤的折损并促进纤维的均匀分散。这要求注塑机的螺杆构型进行专门设计，有研究专门探讨了波浪螺杆在长玻纤增强聚丙烯注塑中的应用效果。此外，注塑工艺参数（如注射速度、背压、料筒温度等）的优化也至关重要，需要在保证熔体充分塑化的前提下，最大限度减少对纤维的机械剪切破坏。 模具设计是另一个关键环节。LFT材料熔体的流动性不同于普通热塑性塑料——长纤维的存在使熔体黏度增大、流动阻力增加。因此，模具的浇口位置、流道系统、排气设计都需要针对LFT材料的流动特性进行专门优化。合理的浇口设计可以确保纤维在充模过程中保持较好的定向分布，从而最大化制品的力学性能。 设备选型同样不容忽视。LFT注塑通常需要大吨位注塑机提供超稳定的锁模力和注射压力控制，配合优化的冷却系统，确保产品收缩均匀、内应力极小，从成型环节保证尺寸稳定性。对于大型或结构复杂的蓄电池托架，注塑机的注射单元还需要具备足够的塑化能力和计量精度，以处理高玻纤含量的LFT材料。 四、从性能到效益的全面优势 LFT材料应用于蓄电池托架所带来的价值是全方位的。在轻量化方面，LFT复合材料密度远低于金属，能够显著降低部件重量，帮助整车实现减重目标。在性能方面，LFT托架具备优异的抗冲击性、耐振动性和尺寸稳定性，能够可靠地承载蓄电池在各种工况下的负荷。在集成化设计方面，注塑成型可以实现复杂结构的一次成型，将多个金属零件的功能集成于一个塑料部件之中，大幅减少了零件数量和装配工序。在成本方面，LFT材料在满足高性能要求的同时，相比传统金属托架更具经济性，且材料可回收利用，符合绿色环保的发展方向。 更值得一提的是，LFT蓄电池托架在耐高/低温性能方面表现优异，能够适应发动机舱内较为严苛的温度环境。同时，塑料材质相比金属在减振降噪方面也具有天然优势。这些综合优势使LFT材料在蓄电池托架上的应用从早期的探索逐步走向了规模化推广。 五、展望 随着汽车行业对轻量化和零部件集成化的要求不断提高，LFT材料在蓄电池托架乃至更广泛的汽车结构件领域的应用前景值得期待。而成型技术本身也在持续演进，更高的生产效率、更灵活的材料调配、更优异的制品性能，都为LFT材料的进一步推广提供了坚实的技术支撑。可以预见，在“以塑代钢”的大趋势下，LFT注塑成型技术将在更多汽车零部件上发挥越来越重要的作用。...

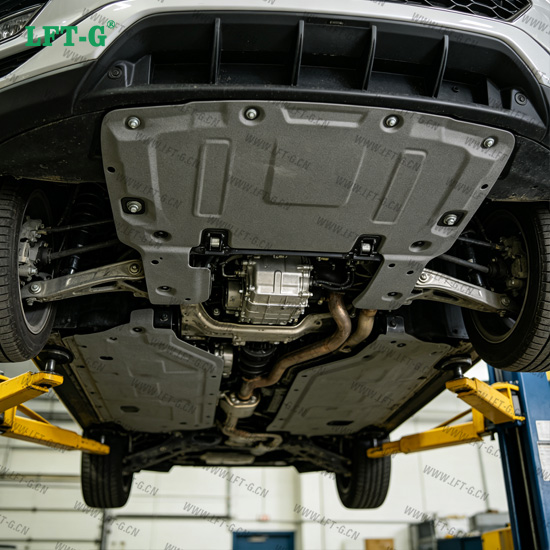

在汽车工程领域，有一个长期被“功能性遗忘”的角落——车身底部护板。它默默承受着碎石撞击、泥沙侵蚀、排气管高温和潮湿水汽的轮番考验，却在相当长的时间里，只被赋予一块冲压钢板或普通塑料板的最低配置。直到整车轻量化和新能源续航焦虑的双重浪潮袭来，工程师们才猛然发现：这块面积可观、位置特殊的“底板”，恰恰是减重增效的潜在富矿。而唤醒这片沉睡地带的，正是一种兼具刚性与韧性、且能适应复杂成型工艺的材料——长纤维增强热塑性复合材料。本文将深入LFT材料的微观筋骨，剖析它如何凭借独特的纤维网络结构，在车底护板这一特定场景中，实现抗冲击、耐蠕变、降噪与减重的多维度平衡，并探讨从材料选型、结构设计到注塑工艺的全链条优化逻辑。 一、车底护板的“矛盾需求”与LFT的天然契合 传统护板材料往往在“刚”与“柔”之间被迫二选一：金属护板刚性足，但重量大、易共振且成型自由度低；短玻纤增强塑料虽易加工，但在低温下脆性明显，长期受石子高频冲击后易产生裂纹甚至碎片剥落。而LFT材料的核心竞争力，恰恰在于其保留的纤维骨架长度——通常为5-25毫米，远超市售短纤粒料的0.2-0.4毫米。这些长纤维在基体中相互交织，形成三维网络结构，当护板底部遭遇飞石撞击时，纤维桥接效应能有效阻碍裂纹扩展，将冲击能量通过界面脱粘和纤维拔出机制耗散掉。实测数据表明，在相同玻纤含量下，LFT材料的缺口冲击强度可比短纤材料提升50%以上，这对于经常行驶在非铺装路面或冬季撒盐区域的车辆而言，意味着护板全生命周期内的破损率显著降低。 二、蠕变抵抗与紧固点可靠性：被低估的长期价值 车底护板并非静态覆盖件，它承受着高速气流产生的负压吸力，以及行驶颠簸带来的周期性交变载荷。护板边缘的安装卡扣孔位，是应力最为集中的薄弱环节。普通塑料在长期持载下容易发生蠕变松弛，导致卡扣预紧力下降，进而引发护板异响或局部脱落。LFT材料中的长纤维在流动充模过程中，会沿熔体流动方向取向排列，尤其是在紧固孔等局部区域，通过合理的浇口设计，可使纤维取向与主应力方向一致，从而大幅提升该区域的抗蠕变和抗疲劳性能。这种“按需定制”的力学各向异性，是金属和短纤材料难以企及的优势。更重要的是，LFT的热膨胀系数更接近车身金属骨架，减少了温差变化下护板与安装支架间的相对位移，从根源上削弱了热胀冷缩引发的连接点应力疲劳。 三、声学与热管理的“寄生功能”开发 现代车底护板已不再是单纯的物理屏障，而是整车NVH（噪声、振动与声振粗糙度）策略和热管理系统的参与者。LFT材料的多相复合结构本身具有内耗特性，能够将高频路面噪声的振动能转化为内能消耗掉，其阻尼因子通常高于均质金属。若在材料配方中引入微孔发泡剂或叠加轻质吸音层，LFT护板可有效吸收轮胎空腔共振产生的中低频噪音，减少向驾驶舱的传递路径。同时，针对排气管附近的高温区域，LFT基体可通过选用耐热型树脂（如高温尼龙或特种聚酯），配合长纤维的骨架支撑，在150℃以上长期使用环境下仍保持尺寸稳定，避免护板下垂变形。这种“一材多能”的特性，使其能够整合原先分散的隔热罩、导流板和护板本体，实现零部件数量的精简。 四、工艺窗口的拓宽与设计自由度的释放 LFT材料的价值不仅体现在产品性能上，更贯穿于制造链条的效率革新。通过直接注塑或模压-注塑复合成型工艺，工程师可以在护板上集成复杂的加强筋结构、卡扣安装座甚至气流导流槽，而无需二次焊接或铆接。长纤维在模腔内的流动行为虽比短纤更复杂，但借助现代模流分析软件，可精确预测纤维取向分布和收缩翘曲趋势，从而优化浇口位置和保压曲线。值得注意的是，LFT护板的壁厚设计存在“最优化区间”——过薄会削弱纤维的锚固效应，过厚则增加冷却时间和材料成本；经验表明，2.5-4mm的壁厚范围能兼顾流动性与力学性能。此外，再生碳纤维或天然纤维增强的LFT体系正在逐步进入应用视野，为护板提供更低的碳足迹解决方案，这与汽车行业日益严苛的全生命周期碳排放法规形成战略呼应。 五、从选材验证到量产落地的关键挑战 尽管LFT材料性能诱人，但要将其成功应用于车底护板，仍需跨越三道现实关卡。其一，耐老化性：护板长期接触路面积水、融雪剂和油污，需通过高温高湿、盐雾和化学试剂浸泡等组合老化测试，确保纤维-基体界面不发生水解或脱粘。其二，低温韧性：冬季寒冷地区要求护板在-30℃至-40℃下仍能承受大石块冲击而不碎裂，这需要基体树脂具有足够低的玻璃化转变温度，或添加增韧改性剂。其三，可回收性：热塑性LFT的本质优势在于可熔融再加工，但多次回收后纤维长度衰减不可避免，因此必须建立严格的回收料掺混比例控制策略，通常在首次应用中限制回料比例不超过15%，并通过力学性能监控闭环调整。面对这些挑战，材料供应商与零部件制造商正趋向于建立联合验证平台，将CAE仿真、试模样品测试和整车道路耐久数据相互标定，形成专属的护板设计数据库。 结语：让“底面”成为“门面” 当汽车产业的目光聚焦于智能座舱和三电系统时，一块沉默的车底护板似乎在用它的蜕变讲述着工程材料的进化逻辑。LFT材料不是简单的“塑料升级版”，它以一种近乎定制化的方式，回应了护板对强度、耐久、减重和功能集成的复合诉求。它的成功应用，印证了一个朴素的工程真理——真正优秀的材料创新，往往不是颠覆性的替换，而是在最不起眼的边界条件下，持续提供冗余的安全感和延展的可能性。随着材料基因组方法和数字化成型技术的融合，未来的LFT护板或将具备自感知损伤状态或自适应调节刚度的能力，到那时，这块车底的“皮肤”将真正拥有自己的“神经”。而当下，每一次对纤维长度、分布和取向的精准控制，都是在为这场静默的革命铺设路基。...

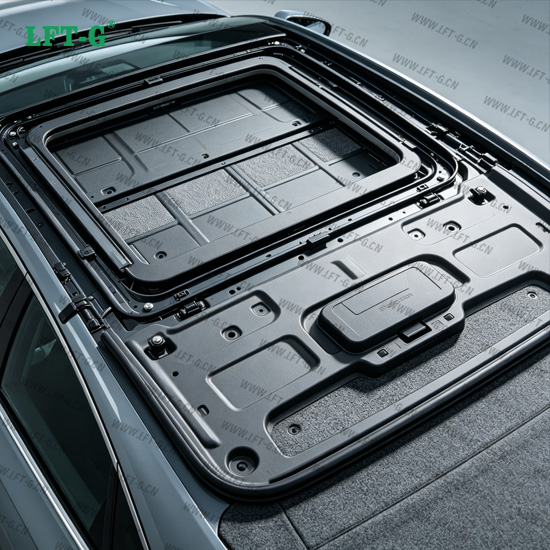

打开任何一款新车的配置单，天窗尺寸、玻璃透光率、风噪系数往往占据显眼位置，但很少有人会问：头顶那块承载着天线、行李架、甚至太阳能薄膜的基板，究竟是用什么做的？答案正在从传统的金属冲压件或短玻纤注塑件，转向一种兼具刚性与韧性的“长纤维增强热塑性复合材料”——LFT。它不张扬，却悄然解决了工程师们纠结多年的轻量化与NVH（噪声、振动与声振粗糙度）悖论。如果您正在为车顶面板的开裂、共振或增重烦恼，下面这些关于LFT的工艺特性与结构设计思路，或许正是您需要的破局点。 一、为什么车顶面板“非LFT不可”？ 车顶面板的工作环境堪称“极限考场”：夏季暴晒下表面温度可超90℃，冬季严寒中脆性陡增；行驶时承受气动升力和负压波动，颠簸路面又叠加扭转弯曲载荷；若配装全景天窗，开口周边的应力集中更是几何级数上升。传统金属顶盖依赖加强筋和骨架支撑，重量代价高昂；而短纤维增强塑料虽然成型自由度高，但纤维长度不足1毫米，在拐角和安装孔位处难以形成有效的“纤维锚固”，长期振动后容易产生微裂纹。 LFT材料的核心优势，恰恰在于其保留的纤维长度通常在5-25毫米。这些长纤维在基体树脂中相互缠绕、搭接，形成三维网络状骨架，使材料的蠕变抗力和缺口冲击强度比短纤材料提升50%以上。更重要的是，长纤维在流动充填过程中会沿熔体流向定向排列，这意味着工程师可以针对车顶的主应力方向——例如对角线扭转路径或天窗边框的环向受力——主动设计浇口位置，让纤维“顺着力线生长”，用更薄的壁厚实现更高的比刚度。 二、从原料到成品：三种主流工艺的取舍 并非所有LFT都适合车顶面板。当前成熟的技术路线有三条，每条都对应着不同的性能侧重点： LFT-G（粒料法）：将预浸渍的长纤切粒直接注塑。优点是工艺窗口宽、表面质量细腻，适合造型复杂的内侧加强框或天线底座；缺点是只适合对表面外观要求较高、受力相对均匀的中小型车顶模块。 LFT-D（直接法）：将连续玻纤粗纱在线切断后与熔融树脂混合，直接注入模具。该工艺尤其适用于大型全景天窗框架或整体式车顶基板，但设备投资和工艺控制难度较高，适合年产量稳定的批量车型。 模压成型（LFT-SMC或湿法模压）：将长纤毡与树脂糊结合，在闭合模具中高温固化。这种方法的纤维取向更趋于各向同性，面内力学性能均匀，非常适合需要承受多向载荷（如翻车顶压、行李架横向拉力）的SUV车顶。其缺点是成型周期较长，且无法实现复杂筋位的一体化，通常需要与注塑嵌件配合使用。 选择哪一种，本质上是权衡“刚度主导”还是“冲击主导”，是“高节拍”还是“高自由度”。例如，带太阳能集成的薄壁化顶板更适合LFT-D，因为它需要抵抗热变形和冰雹冲击；而带大量卡扣、螺柱和线束轨道的多功能顶棚，则更倾向于LFT-G的精密注塑方案。 三、结构设计的“隐藏规则”：避免“刚性陷阱” 不少初次尝试LFT车顶的团队，容易陷入一个误区——认为纤维越长、刚性越高，就越安全。实则不然。车顶面板与侧围、前后横梁的连接多为刚性螺栓或胶粘，温差导致的线膨胀系数差异（LFT的CTR约为钢的3~5倍）会产生显著的约束应力。若没有在结构上设置合理的“柔性释放区”，轻则引起胶层剥离，重则导致面板翘曲或螺栓孔周开裂。 优秀的LFT车顶设计，会在如下环节融入“应变协调”思维： 翻边采用波纹状或锯齿状轮廓，代替平直翻边，以吸收纵向热伸缩； 安装点周围增设环向卸荷槽，并局部增加纤维含量（通过局部蓄料或补强片），将应力峰值分散到较大区域； 将天窗排水槽与结构梁一体化设计，利用槽体的形变来缓冲扭转工况下的对角剪切力。 这些细节无法单靠材料数据卡预测，必须借助非线性有限元分析，并充分考虑LFT材料的各向异性本构模型——尤其是纤维取向张量与注塑流动历史的耦合关系。很多工程失败，都源于将LFT简单当作“高强度塑料”来模拟，却忽略其“流变-力学”的强关联性。 四、工艺窗口与品质陷阱：表面浮纤与焊线脆弱 车顶面板是外饰件，A级表面要求极高。LFT因纤维含量通常达30%~50%，注塑时极易出现“浮纤”——即纤维裸露于表层，形成粗糙或发白的纹路。解决之道不在于降低纤维含量（那会牺牲性能），而在于模具温度控制与浇口布局：采用高模温（80~120℃）和动态变温技术，可让树脂在充填时保持足够低的黏度，将纤维包裹在内层；同时采用“多点顺序进浇”策略，使熔体前沿的纤维取向趋同，避免交叉紊流带来的表面缺陷。 另一个易被忽视的问题是熔接线强度。全景天窗的开口框往往需要多股熔体汇合，熔接线处纤维难以跨越，形成力学薄弱带。高端方案会在熔接线位置局部增加“溢料池”或“热流道针阀延时”，让两股熔体在汇合前有一定静压，促进纤维部分穿透融合。若条件允许，将熔接线布置在受到压缩而非拉伸的侧壁区域（如天窗玻璃密封条的安装槽底部），则更为稳妥。 五、轻量化账本与全生命周期效益 车顶面板若从钢制（约12~15kg）切换为LFT（约4~6kg），减重幅度可达60%。但更值得关注的是“质量归位”带来的连锁价值：重心降低改善了侧倾稳定性；簧上质量减少允许悬架调校更偏向舒适；而车顶惯量减小，对急弯和紧急变线时的车身动态响应也有正面贡献。若将车顶作为太阳能发电板基板，LFT的低热导率和低密度还能减少因金属导热造成的发电效率损失——这已超出单纯的力学范畴。 在制造端，LFT部件可集成天线支架、内饰卡扣、隔音垫挂点等众多功能，将原本10~15个冲压件和注塑件合为1~2个整体件，装配工时减少约40%，同时也消除了焊接和涂胶带来的尺寸累积误差。虽然LFT原材料成本高于普通工程塑料，但综合模具数量、物流和装配成本后，单件总成本往往低于金属方案，尤其在年产量5万辆以上的平台化车型上优势显著。 六、未来趋势：回收纤维与混杂增强 可持续发展浪潮下，车用LFT正从“原生玻纤”向“再生碳纤/玻纤混杂”过渡。车顶面板因无需承受剧烈碰撞吸能，非常适合采用机械回收的长纤材料——只要保留长度仍大于2毫米，其模量和强度衰减可通过添加少量短切碳纤或纳米填料来弥补。更有前瞻性的设计，是在车顶内层使用回收LFT做结构骨架，外层覆盖一层薄壁连续纤维增强的热塑性片材，既保证外观又保障耐久，且两层材料同属热塑性体系，便于终报废时的统一回收。 当然，这一切的前提是建立起从分选、清洗到再造粒的闭环供应链，而这恰好是主机厂与材料供应商在项目启动初期就应同步规划的内容，而非等到量产后再追溯。 车顶面板的进化史，本质上是一部“材料思维”的迭代史——从“金属最可靠”到“塑料亦可担当”，再到如今“LFT是系统性最优解”。它迫使工程师重新审视每一个加强筋的走向、每一个螺栓的预紧力、每一度模具温控曲线的意义。当您下一次站在样车旁边，透过天窗仰望天空时，不妨留意一下那圈不起眼的黑色边框：那里藏着的不是塑料，而是力学逻辑与工艺智慧的精密编织。而这份编织，正在从车顶，蔓延到门板、尾门、甚至电池包上盖——LFT的故事，才刚刚进入序章。...

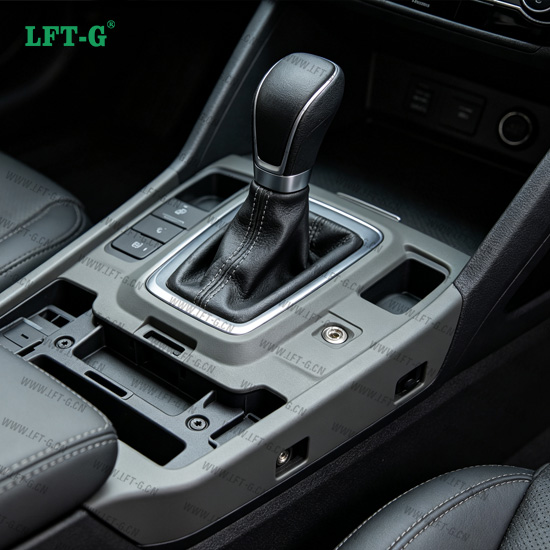

开车的朋友都有过这样的瞬间：换挡时那一声清脆的“咔嗒”，或是手枕在档杆上感受到的细微颤动。排档杆底座，这个隐藏在皮质护套下的“关节”，不显眼，却承载着驾驶者与动力总成之间最频繁的对话。它既要承受反复换挡时的力学冲击，又要在高温、振动和狭小空间内保持尺寸稳定，更要在整个生命周期中不产生异响、不出现松旷。以往，金属压铸件或短玻纤增强尼龙是这一位置的主流选择，但面对轻量化、NVH（噪声、振动与声振粗糙度）和集成化设计的更高要求，它们渐渐显露出疲态——金属太重，短纤材料在长期疲劳下容易蠕变松弛。于是，一种被称为“LFT”（长纤维增强热塑性材料）的新兴方案，正悄然成为工程师们攻克这一难题的利器。接下来的内容，我们将深入排档杆底座的设计现场，看看LFT材料究竟凭借哪些“硬核”本领，让换挡机构的基础变得既坚韧又精巧。 一、为什么排档杆底座成为LFT材料的“用武之地”？ 排档杆底座并非一个简单的平板支架，而是一个集导向、限位、减振和支撑于一体的多功能结构件。它通常位于中央通道骨架之上，通过螺栓与车身相连，内部嵌有衬套、滑块和限位销。工作时，它受到的载荷非常复杂：驾驶员换挡时的侧向推力、纵向推拉力，路面颠簸传递来的随机振动，以及夏季暴晒后车内高达80℃以上的热环境。更棘手的是，底座与档杆拉索或电子换挡执行器相连，任何微小的变形都会直接反映为换挡卡滞或挡位不清晰。 传统金属底座虽然刚度足够，但密度大、导热快，且需要二次机加工，成本高企。而短玻纤增强PA66（尼龙66）虽实现了轻量化，但其玻纤长度在注塑后通常小于1毫米，增强效率有限，在长期交变载荷下，纤维端部易成为裂纹源，导致蠕变和疲劳强度下降。LFT材料的核心优势正在于此：其玻纤长度可保持在5～25毫米，在基体中形成三维网络结构，如同混凝土中的钢筋骨架，既显著提升了材料的抗冲击性能和蠕变抗力，又保留了热塑性塑料的可设计性和低密度特性。对于底座这类“既要强度，又要韧性，还要尺寸稳定”的部件，LFT几乎是为其量身定做的解决方案。 二、性能硬指标：LFT如何解决底座三大痛点 要理解LFT的价值，不能只看材料数据表，而要看它如何直面底座的实际失效模式。 第一，抗蠕变——告别“用久了松垮”的尴尬。 换挡底座在长期使用中，螺栓预紧力会导致支撑柱持续受压，同时档杆回位弹簧的反力会使底座侧壁承受弯曲应力。短纤材料在80℃、1000小时蠕变测试后，应变往往超过0.8%，而LFT材料凭借长纤维的锚固效应，可将该值稳定在0.3%以内。这意味着，车辆使用数万公里后，底座仍能保持与新车几乎一致的换挡间隙，那种“档位模糊”的老化感被大幅延迟。 第二，高冲击韧性——应对“暴力换挡”和冷启动冲击。 冬季低温环境下（-30℃），普通增强尼龙会变脆，而LFT的缺口冲击强度可达短纤材料的2～3倍。当驾驶员在寒冷清晨用力推入P挡或R挡时，底座侧壁不会产生微裂纹，从而避免了后续异响的产生。此外，LFT的高阻尼特性使其对路面高频振动的隔离效果更佳，传递到档杆手柄上的振动加速度能降低约15%～20%，直接提升了换挡的“高级感”。 第三，各向同性收缩——解决翘曲变形难题。 排档杆底座通常结构不对称，带有加强筋、凸台和卡扣位。短纤材料在流动方向和垂直方向的收缩率差异较大，容易导致平面度超差，从而引起与车身连接处的摩擦异响。LFT材料由于纤维骨架的约束作用，其横纵向收缩率更接近，配合合理的浇口设计，可以轻松将平面度控制在0.15毫米以内，免去了后续矫形工序。 三、设计巧思：为LFT“量身定做”的底座结构 用好LFT，不能简单套用金属或短纤的设计思路。成功的应用案例中，工程师会刻意发挥LFT的流动性与纤维保持性。 肋板布局的“流线化”：由于LFT流动阻力较大，底座上的加强肋不宜采用锐角交叉，而应设计成圆角过渡的放射状或蜂窝状，确保纤维在充模过程中不会因急剧转向而折断。同时，将主要的承载柱头与底座主体通过“斜撑”结构连为一体，利用长纤维的连续性将载荷直接传递至安装点，而不是依赖纯粹的壁厚。 功能集成的“减法思维”：LFT的高强度使得底座可以将金属衬套、限位支架等功能件直接通过注塑嵌件或卡扣方式集成，减少了焊接和螺栓连接。例如，档位传感器支架的安装柱可以与底座一体成型，其位置精度在LFT的低收缩特性下得到保障，省去了后续调整垫片。 壁厚分布的“温差策略”：为避免缩痕影响外观和配合，底座主要壁厚设计为2.5～3.0毫米，但在安装螺栓凸台处局部增厚至5毫米，并利用LFT良好的导热性，通过模温控制实现差异化冷却，既保证了强度，又维持了表面质量。 四、工艺门道：注塑时那些“看不见的战场” LFT材料的优越性最终要靠注塑工艺“兑现”。生产排档杆底座时，有三个关键控制点尤其值得关注。 其一是螺杆组合与背压。长纤维在塑化过程中最怕剪切过热导致纤维断裂。因此，注塑机需采用低压缩比螺杆，并严格控制背压在0.5～1.0MPa之间，确保熔体均匀但不过度剪切。实际生产中，通过对比注塑后产品的玻纤长度分布，可发现优秀工艺能保留初始长度的60%以上，而普通工艺可能降至30%。 其二是模具温度与充模速度。为保证长纤维在模腔内顺畅流动并充分浸润，模具温度通常设定在80～100℃（针对PA基体），且采用分级注塑：先高速充填至90%体积，再低速保压补缩。这样既能避免喷射造成纤维取向紊乱，又能减少熔接痕——熔接痕往往是底座的强度薄弱区，需要通过合理布局浇口位置，将其移到底座的非受力区域。 其三是退火处理。尽管LFT材料的内应力比短纤小，但对于要求严苛的底座，仍建议进行120℃、2小时的退火处理，以释放取向应力和结晶应力。这一环节能显著提升底座的耐热老化性能，尤其针对涡轮增压车型附近的高温辐射区域。 五、成本与性能的天平：LFT并非“万能药” 诚然，LFT材料的单位体积成本高于普通增强尼龙，且注塑周期略长（因冷却速率较慢）。但从系统成本看，其优势在于：减少金属嵌件数量、取消后处理工序、降低废品率，以及最关键的——提升产品全生命周期的可靠性，降低售后索赔风险。对于年产数十万套的车型平台而言，采用LFT底座往往能使综合成本下降8%～12%，同时减重20%～30%。 更重要的是，随着电动汽车和混合动力车型对底盘NVH要求的提升，排档杆底座不再仅是机械连接件，更成为声学舒适性的贡献者。LFT材料的高内耗特性，使其在抑制高频“吱吱”声方面表现优异，这一点在纯电车型无发动机掩蔽噪声时尤为宝贵。 六、未来之路：从底座走向更大的舞台 排档杆底座只是LFT在座舱结构中的一个缩影。同样的设计逻辑——复杂受力、空间紧凑、多功能集成、长期可靠性——正被复制到电子驻车执行器支架、转向柱护罩、座椅调角器壳体等部件上。随着碳纤维增强LFT、混合纤维LFT等新体系的出现，这一材料的性能天花板还在不断抬升。 对工程师而言，选用LFT不仅是一次材料替换，更是一场设计思维的升级：从“克服材料缺陷”转向“发挥材料禀赋”。当您下一次顺畅地拨动档杆，感受那份精准而沉稳的机械质感时，不妨想到，在皮套之下，那块看似平凡的黑色底座，正以长纤维编织的“筋骨”，默默承载着每一次驾驶指令的可靠传递。而这，正是材料科学与工程美学在方寸之间的完美交汇。...
