从机架到抓手：LFT材料在装箱机上的替代蓝图与实施要点

装箱机作为包装生产线上的核心装备，长期以碳钢和不锈钢作为主要结构材料。这一选择在过去有其合理性，但也带来了持续存在的痛点：设备自重偏大导致运行能耗居高不下，金属部件在潮湿或有腐蚀性介质的环境中需要频繁维护，运动部件的高惯性限制了装箱节拍的进一步提升。与此同时，包装行业正面临越来越大的降本增效压力，设备轻量化、耐腐蚀化和低维护化已经从“加分项”变成了“必选项”。长纤维增强热塑性塑料（LFT）正是在这一背景下进入装箱机设计视野的。其纤维长度通常在6-25毫米，在注塑成型过程中相互缠绕形成三维骨架结构，赋予材料远超短纤增强塑料的抗冲击强度和尺寸稳定性。汽车行业已率先完成了LFT替代金属件的规模化验证：一个由7个钢制零件组成的结构模块，通过LFT一体化设计后实现了40%的减重和22%的单件成本下降，同时生产周期缩短了60%。装箱机虽然工况与汽车不同，但其对中等载荷结构件、运动部件和耐磨件的大量需求，与LFT的材料特性高度匹配。本方案旨在系统梳理LFT在装箱机各部件上的替代可行性、技术依据和实施路径，为设备设计选型提供参考。

一、LFT材料的核心性能特征

在讨论具体部件替代之前，有必要先厘清LFT与传统材料的关键差异。这些差异直接决定了LFT能在装箱机的哪些位置“用得上、用得住”。
比强度与比刚度。LFT的密度通常在1.2-1.4克/立方厘米之间，仅为铝合金的一半左右。以长碳纤维增强PA66为例，其拉伸强度可达275-310兆帕，与6061-T6铝合金相当，但比强度（单位质量下的强度）达到铝材的近两倍。这意味着在同等承载条件下，LFT部件的自重可以大幅降低。专利数据显示，长纤维增强热塑性复合材料替代传统金属件后，零件重量可在原基础上降低40%以上。
抗冲击与耐疲劳。这是LFT区别于短纤增强塑料的核心优势。6-25毫米的长纤维在注塑过程中形成内部三维网络，在受到冲击时能有效分散和吸收能量，在循环载荷下表现出优异的抗疲劳性能。装箱机的推箱、翻转、抓取等机构需要反复动作，运动部件承受的是典型的循环冲击载荷，LFT的耐疲劳特性在此类工况下比金属更具优势。
尺寸稳定性与抗蠕变。长纤维的相互缠绕限制了各向异性收缩，LFT部件的翘曲变形显著低于短纤材料。对于装箱机中需要保持长期几何精度的导向件、安装板等部件，这一特性尤为关键。
耐腐蚀与自润滑。LFT基体为热塑性塑料，天然免疫于锈蚀，无需电镀、喷涂等防腐处理。通过配方调整还可赋予材料自润滑特性，这对于装箱机中不便频繁加注润滑脂的导向和滑动部位具有实际价值。

二、装箱机各部件的LFT替代方案
1. 机架与结构承载件
装箱机的机架、横梁和底座是整机重量的主要来源。传统碳钢机架虽然刚度充裕，但存在自重大、易腐蚀、需要定期涂装维护等问题。LFT材料在此类部件上的替代逻辑非常清晰：同等刚度设计下，LFT机架的重量可降低40%-55%，从而减少设备运行时的振动惯量和基础承载需求。
具体来看，主框架与底座可以采用LFT-D在线模压工艺一体成型，将原本需要多件焊接的钢结构整合为单件制品，既减少了焊接工序和装配工时，也消除了焊缝处的应力集中和腐蚀隐患。横梁与支撑立柱在装箱机中通常承受弯曲和压缩载荷，LFT的高比刚度和抗蠕变性能完全能够胜任中等跨度和中等载荷的设计要求。大型安装板（如电机安装板、传动机构底板）则适合采用LFT注塑成型，利用其良好的流动性复刻带有加强筋和厚薄壁过渡的复杂几何形状。
需要指出的是，机架替代并非简单的“换材料”，而需要同步进行结构再设计。金属的失效模式以屈服为主，而LFT部件的失效更多表现为纤维拔出和分层，因此需要在应力集中区域增加加强筋、优化壁厚过渡，并通过有限元分析验证整体刚度是否满足装箱机的动态精度要求。
2. 传动与运动部件
装箱机的传动系统包含大量往复运动和旋转运动部件，这些部件对材料的要求集中在抗冲击、耐疲劳和轻量化三个方面。减轻运动部件质量不仅能降低驱动功率需求，还能缩短加减速时间，直接提升装箱节拍。
连杆与摆臂是装箱机推箱机构和翻转机构中的典型运动件。传统设计多采用铝合金或钢制件，重量较大，往复运动时产生的惯性力对驱动系统和机架都构成额外负担。LFT连杆可以将重量降低至铝合金的50%-60%，同时长纤维网络提供的抗冲击韧性足以应对反复启停带来的动态载荷。凸轮与齿轮在中低载荷传动场景中，LFT材料可提供足够的表面硬度和耐磨性，且运行噪音显著低于金属啮合。传动轴套与滑轮则可以直接利用LFT的耐磨和自润滑特性，减少润滑维护频次。
值得注意的是，运动部件的LFT替代需要特别关注动态疲劳性能。建议在设计阶段进行加速寿命试验，模拟装箱机实际运行节拍下的循环载荷次数，确保LFT部件在设计寿命内的性能衰减在可接受范围内。
3. 导向与耐磨部件
导向部件是装箱机中磨损最集中的区域，也是LFT材料优势最为突出的应用场景。传统金属导轨和滑座之间需要持续润滑，且在粉尘或碎屑环境中磨损速度加快，更换频率高。
直线导轨滑座采用LFT材料后，与金属导轨的配合面可以设计为自润滑接触，免除定期加注润滑脂的维护工作。LFT的尺寸稳定性保证了滑座在长期使用中不会因热膨胀或吸湿而发生明显的配合间隙变化。导向辊与支承辊在输送带和薄膜导向系统中广泛使用，LFT辊体重量轻、耐腐蚀，在潮湿或有清洗液喷淋的环境中不会生锈，使用寿命显著优于金属辊。耐磨衬板和挡块位于物料推挤和定位区域，是消耗性易损件。LFT衬板不仅耐磨性可与金属耐磨板媲美，而且更换时重量更轻、操作更方便，运行噪音也更低。

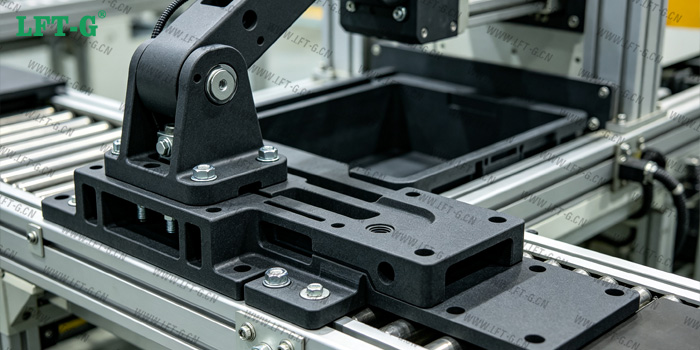

4. 抓取与执行机构
抓取机构是装箱机中运动最频繁的部件，其自重直接影响运行速度和能耗。减轻抓取头重量是提升装箱机整体效率最直接的途径之一。
抓手主体和支架是减重的核心目标。对于抓取纸箱、塑料瓶、软包装袋等中等重量物料的应用，LFT材料完全能够提供足够的结构刚度。汽车行业中已有将电机支撑轭架从铝材转换为LFT材料的成功案例，重量降低38%的同时保持了结构完整性。夹爪与手指在需要避免划伤产品表面的场景中，LFT材料可替代金属，且配方可调整以满足不同产品的接触要求。连接臂与法兰作为抓取机构与主机之间的过渡部件，采用LFT后可优化整个执行机构的动态响应特性，减少高速运动时的振动和定位偏差。
5. 护罩与外部件
装箱机的外部护罩、门板、输送导轨侧板等部件虽然不承受主要载荷，但数量众多，对整机重量和外观品质有显著影响。
安全护罩和门板传统上多采用钣金制造，存在重量大、易凹陷变形、表面涂层易刮花等问题。改性玻纤增强复合材料制成的护罩在抗冲击性能上不逊于薄板金属，且具备更好的回弹性，轻微碰撞后能自行恢复形状。同时，复合材料护罩可以实现更复杂的外观造型和色彩设计，有助于提升设备的整体工业设计品质。输送导轨侧板在食品和医药包装场景中需要频繁清洗，LFT材料的无孔隙表面和耐化学清洗剂特性使其在卫生合规方面具有天然优势。线缆拖链和防护盖长期处于往复运动状态，LFT的韧性和耐疲劳性适合此类应用。

三、替代实施中的关键技术考量
1. 载荷等级的匹配
LFT最适合替代的是承受中等载荷的结构件和运动件。对于装箱机中承受极高集中载荷或要求极高定位精度的核心部件，需要在选材前进行详细的应力分析和安全系数评估。建议以“失效模式分析”为起点：明确原金属部件的主要失效形式（屈服、疲劳、磨损、腐蚀），再评估LFT在对应失效模式下的表现是否满足设计要求。对于以疲劳和磨损为主要失效模式的部件，LFT的替代可行性通常较高；对于以屈服为主要失效模式且安全裕度较小的部件，则需要谨慎评估或通过增加截面尺寸来补偿。
2. 连接方式的重设计
从金属切换到LFT，连接方式是最容易被低估的工程挑战。金属件之间的螺纹连接、焊接和铆接在LFT上不能直接套用。塑料的蠕变特性意味着螺栓预紧力会随时间衰减，需要采用带有金属嵌件的螺纹连接或弹性垫圈来补偿。卡扣连接在设计时需要充分考虑LFT的弹性模量和断裂伸长率，避免装配过程中产生裂纹。粘接方案则需要选择与LFT基体树脂相容的胶粘剂体系，并进行充分的耐久性验证。
3. 成型工艺与经济性
LFT的成型主要有两条路线：一是采用LFT颗粒料进行注塑成型，适合中小型复杂部件，模具精度高、设计自由度高；二是LFT-D在线直接模压成型，适合大型结构件，成型周期一般在60秒以内，省去了造粒和储运环节，原材料成本更低。选择哪条路线取决于部件的尺寸、批量和几何复杂度。
经济性方面，LFT替代金属的收益不仅体现在材料本身。LFT部件可以整合多个金属零件的功能，减少零件数量、焊接工序和装配工时。汽车行业的案例显示，一体化LFT模块在实现40%减重的同时，单件成本下降了22%，生产周期缩短了60%。装箱机虽然批量通常小于汽车，但中小批量恰恰是LFT经济性更突出的场景——模具成本远低于金属冲压模具，且设计变更的灵活性更高。
4. 食品接触合规性
对于用于食品、药品包装的装箱机，与产品可能发生接触的LFT部件（如抓取夹爪、输送导轨、护罩等）必须满足相应的食品接触法规要求。无添加色母的LFT基础树脂通常可以满足FDA和EU 10/2011对食品级材料的要求。在实际选材时，需要向材料供应商索取完整的合规声明，确认总迁移量（OML）和特定迁移量（SML）指标符合适用法规限值，并保留检测报告以备审核。

结语：装箱机的材料升级不是一道“要不要做”的选择题，而是一道“从哪里切入、怎么做好”的工程题。LFT材料在汽车和机器人领域积累的替代经验已经证明，长纤维增强热塑性塑料在中等载荷结构件、高频运动部件和耐磨导向件上具备系统性的替代能力。装箱机的机架、传动连杆、导向滑座、抓取支架和护罩等部件，与LFT的材料特性形成了清晰的匹配关系。替代的收益也不局限于减重本身——更少的零件数量、更短的装配工时、更低的维护频次和更好的耐腐蚀表现，共同构成了设备全生命周期成本的优化空间。当然，LFT不是万能材料，它替代不了高精度轴承、重载齿轮轴和极限工况下的核心受力件。务实的策略是：优先选择那些减重收益大、载荷中等、维护痛点突出的部件作为首批替代对象，通过实际运行数据积累经验，再逐步向更复杂的部件拓展。材料替代的最终目标不是“用塑料换掉金属”，而是让每一种材料出现在它最合适的位置上。
