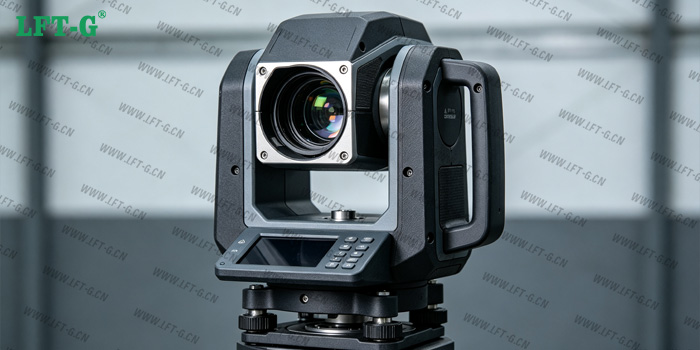

激光跟踪仪选材新思路：LFT 材料的优势、风险与落地策略

激光跟踪仪作为大尺寸空间精密测量的核心设备，广泛应用于航空航天、船舶制造、重型机械等高端制造领域。其综合测量精度可达微米级别，对设备自身的结构刚性、尺寸稳定性及抗环境干扰能力提出了极为严苛的要求。传统上，激光跟踪仪的关键结构件多采用铝合金、不锈钢等金属材料，以确保足够的刚性和长期稳定性。然而，金属材料的密度较高，在一定程度上限制了设备的便携性和现场部署的灵活性。近年来，随着长纤维增强热塑性材料（LFT）技术的不断成熟，这种兼具轻质、高强、高刚性、优异抗蠕变和耐疲劳性能的新型复合材料，已在汽车、机器人、轨道交通等领域成功实现了对金属材料的替代。特别是在精密仪器领域，已有研究表明LFT材料可用于替代高精度传感器外壳等关键部件。在此背景下，探索LFT材料在激光跟踪仪上的应用可行性，对于推动设备轻量化、提升便携性和降低全生命周期成本具有重要的现实意义。

一、LFT材料概述与性能优势

LFT是一种通过连续浸润工艺，将长度在6至25毫米的长碳纤维、长玻璃纤维或芳纶等增强纤维与热塑性树脂（如聚丙烯PP、聚酰胺PA、聚邻苯二甲酰胺PPA、聚苯硫醚PPS、聚醚醚酮PEEK等）浸润而成的高性能复合材料。相较于传统的短纤维增强塑料，LFT材料中连续纤维在树脂基体中形成了三维搭接网络结构，从而在强度、刚性、耐冲击性、抗蠕变和耐疲劳等方面展现出全面而显著的性能提升。
具体而言，LFT材料具有以下几项关键性能优势：
轻质高强。 LFT材料的密度显著低于金属材料，而比强度高达17.2%，远超一般铝材的9.8%。在机器人结构件的应用中，采用LFT材料可实现减重50%以上。
优异的尺寸稳定性。 LFT材料成型收缩率低，抗蠕变和抗疲劳性能优异，尺寸安定性佳。这对于需要长期保持精度的测量设备而言尤为重要。
高抗冲击与耐疲劳。 LFT材料可承受超过50kJ/m²的无缺口冲击，在长期反复运动中仍能保持良好的耐久性和力学性能。
设计自由度高。 LFT材料可通过注塑成型实现复杂结构的一次成型，对型体设计的自由度远高于传统复合材料。通过合理设计模具结构和进胶方式，还可实现定向增强，优化特定方向的结构强度。
可回收利用。 LFT材料属于热塑性复合材料，可回收重复使用，在环保方面具有明显优势。

二、激光跟踪仪的结构组成与材料需求
激光跟踪仪系统通常由主机、控制器、手持测头、环境传感器、测量反射球、三脚架支撑机构及各类测量附件等组成。设备的工作温度范围一般为0℃至40℃，综合测量精度要求在微米级别。
从材料需求的角度来看，激光跟踪仪的不同部件对材料性能的要求存在显著差异：
光学与核心测量部件（如旋转镜、编码器、激光干涉仪等）对材料的热膨胀系数、刚性和长期稳定性要求极高。这类部件直接决定仪器的测量精度，必须采用热膨胀系数极低、尺寸稳定性优异的材料。
结构支撑与承载部件（如主机壳体、三脚架、支架等）需要具备足够的强度、刚性和抗冲击能力，同时对重量有一定要求。
辅助与外围部件（如手柄、防护罩、连接器基座等）对精度的要求相对较低，更侧重材料的工艺性、耐久性和轻量化。

三、LFT材料的可应用配件分析
基于LFT材料的性能特点与激光跟踪仪各部件的实际需求，以下配件具备较高的替代可行性：
外壳与防护罩。 激光跟踪仪的外壳需要具备足够的抗冲击能力和结构强度，以保护内部精密光学和电子器件。LFT材料的高强度和高抗冲击特性完全可以满足这一需求。同时，LFT材料密度远低于金属，可显著降低外壳重量，提升设备的便携性。在高精度传感器外壳领域，已有LFT材料成功替代机加工铝材的案例。
三脚架及支撑结构。 三脚架是激光跟踪仪现场测量的重要支撑部件，需要在保证稳定性的前提下尽可能轻便。LFT材料的高比强度、高刚性和优异的抗蠕变性能，使其成为替代铝合金三脚架的理想候选。在机器人关节壳体和骨架支撑结构等类似应用场景中，LFT材料已实现减重60%以上的效果。
手持测头壳体。 手持测头需要操作人员长时间握持使用，对轻量化和人体工学设计有较高要求。LFT材料不仅密度低，且注塑成型可方便地实现复杂曲面和人体工学外形。此外，LFT材料表面具有良好的光泽度和平滑性，可满足手持测头的外观和手感需求。
连接器与接口基座。 激光跟踪仪各模块之间的连接器基座需要具备良好的尺寸稳定性和电绝缘性能。LFT材料尺寸安定性佳，且可根据需要添加导电或防静电功能，满足电磁屏蔽等特殊需求。
环境传感器壳体。 环境传感器用于监控温度、气压和湿度，其壳体对热传导和抗环境腐蚀有一定要求。LFT材料耐腐蚀性能优异，且可根据需要选用不同树脂基体（如耐高温的PPS基体）来满足工作温度范围内的稳定性要求。
调节与操作部件（如旋钮、把手等）。这类部件可利用LFT材料的自润滑特性和优异的耐磨耗性能，提升操作的顺畅性和部件的使用寿命。

四、关键考量与风险提示
尽管LFT材料在上述配件中具有广阔的替代前景，但在实际应用中仍需重点关注以下几个方面：
热膨胀系数的匹配。 激光跟踪仪的核心测量精度对温度变化极为敏感。对于与光学系统直接连接或影响测量基准的部件，必须确保LFT材料的热膨胀系数与相邻金属部件相匹配，或在设计上预留足够的温度补偿余量。
长期尺寸稳定性。 虽然LFT材料在抗蠕变方面优于普通工程塑料，但相较于金属材料仍存在一定的应力松弛风险。对于需要长期保持高精度位置关系的结构件，需通过充分的疲劳测试和蠕变试验来验证其长期稳定性。
树脂基体的选择。 LFT材料的性能高度依赖于树脂基体类型。用于精密仪器时，应优先选用高性能工程塑料（如PA66、PPA、PPS、PEEK等）作为基体，而非普通的聚丙烯（PP）。碳纤维增强的LFT材料（LCF）在追求极致刚性和轻量化时更具优势。
加工精度与后处理。 注塑成型的LFT部件虽然可实现近净成形，但在精密配合面的尺寸精度上可能仍需辅以少量机加工。需评估注塑工艺能否满足激光跟踪仪配件的公差要求。
环境适应性验证。 激光跟踪仪需在0℃至40℃的温度范围内正常工作。LFT材料在该温度范围内的力学性能保持率需通过严格的环境试验予以验证。

五、实施路径建议
若将LFT材料引入激光跟踪仪的配件制造，建议采取分阶段推进的实施策略：
第一阶段——非关键配件先行。 优先从防护罩、手柄、连接器基座等非精度关键配件入手，积累LFT材料的应用经验和工艺数据。
第二阶段——结构件验证。 在充分验证的基础上，逐步推进至三脚架、外壳等结构承载部件的替代。此阶段需开展系统的力学仿真、热分析和疲劳测试。
第三阶段——核心部件探索。 对于与测量精度直接相关的部件，需在长期稳定性试验和热循环试验通过后，方可谨慎推进。此阶段可能需要与LFT材料供应商开展定制化配方合作。

综上所述，LFT材料凭借其轻质高强、优异的尺寸稳定性、良好的抗蠕变和耐疲劳性能，以及高度的设计自由度，在激光跟踪仪的非核心结构件、外壳防护部件及辅助操作部件上展现出显著的替代潜力。已有精密仪器领域成功应用LFT材料替代金属部件的先例，验证了该技术路线的可行性。然而，激光跟踪仪作为微米级精密测量设备，其核心光学和测量部件对材料的要求极为苛刻，LFT材料在这一领域的应用仍需经过充分的理论分析、试验验证和长期可靠性考核。建议从非关键配件着手，循序渐进地推进LFT材料的工程化应用，在实现设备轻量化和便携性提升的同时，确保测量精度和长期稳定性不受影响。随着LFT材料技术的持续进步和工程经验的不断积累，其在精密测量设备领域的应用前景值得期待。
