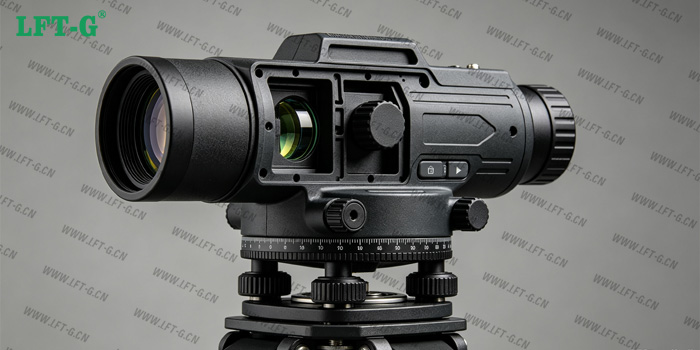

让水准仪更轻更稳：LFT高性能材料替代传统结构件的技术探索

水准仪作为精密测绘仪器，其核心功能依赖于光学系统与机械结构的长期稳定配合。传统上，仪器外壳、基座、传动支架等关键结构件多采用金属材料（如铝合金、锌合金）通过机加工或压铸工艺制造，以确保足够的刚度和尺寸稳定性。然而，金属加工路线存在材料利用率低、加工周期长、产品重量大等固有局限。近年来，随着高性能复合材料技术的快速发展，长纤维增强热塑性塑料（LFT）凭借其接近金属的力学性能、优异的尺寸稳定性和轻量化优势，已在汽车结构件、精密传感器外壳、工业机械零部件等领域成功替代金属材料。将LFT材料引入水准仪制造领域，有望在保持仪器精度的前提下实现结构优化与制造效率的提升，具有重要的工程探索价值。

一、LFT材料的技术特性

LFT材料是以热塑性树脂（如聚丙烯PP、尼龙PA、聚苯硫醚PPS等）为基体，以长度通常为6至25毫米的长玻璃纤维为增强相复合而成的新型轻量化材料。与传统的短纤维增强塑料相比，LFT在注塑成型后纤维长度保持率高，纤维在基体中相互搭接形成三维网络骨架结构，从而大幅提升了制品的力学性能。
具体而言，LFT材料具备以下几项对水准仪结构件尤为关键的性能特征。
高刚性与高强度。LFT材料的弯曲模量和拉伸强度可比普通玻纤增强塑料提高30%至100%。以玻纤含量50%的LFT-PPS为例，其弯曲模量可达17000兆帕以上，与压铸铝合金相当。这意味着采用LFT制造的仪器外壳和支架能够提供足够的结构刚度，有效抵抗外力变形。
优异的尺寸稳定性。LFT材料的成型收缩率低，仅为0.2%至0.3%左右，且线膨胀系数可与金属材料相当。这对于水准仪这类对温度变化敏感的光学仪器至关重要——材料的热胀冷缩若与金属光学镜筒不匹配，将直接影响瞄准精度。LFT的低收缩和低翘曲特性有助于在不同温度环境下保持仪器结构的几何精度。
卓越的耐疲劳与抗蠕变性能。LFT-PP在120摄氏度下的高温疲劳强度是普通玻纤增强PP的2倍。同时，LFT材料具有优异的抗蠕变性能，在长期承载条件下不易产生永久变形。这对水准仪中长期受力的调焦机构支架、微调螺旋支撑件等部件尤为重要。
轻量化优势。LFT材料的密度远低于金属，比强度（强度与密度之比）可达17.2%，明显优于铝材的9.8%。在同等刚度要求下，LFT结构件可比金属件减重40%至60%，有助于提升水准仪的便携性。
设计自由度高。LFT材料可采用注塑成型工艺，一次成型复杂形状的零件，克服了金属机加工难以制造复杂内腔结构的局限。这为水准仪结构的一体化设计和零件数量精简提供了可能。

二、水准仪配件的LFT替代方案
基于LFT材料的性能特点，水准仪中以下类型的配件具备以LFT替代传统金属或普通塑料的可行性。
外壳与防护壳体。水准仪的外壳承担着保护内部光学和机械系统的重要功能，需要具备足够的抗冲击强度、刚性和尺寸稳定性。LFT材料兼具高刚性和高耐冲击特性，可用于制造仪器外壳、镜头防护罩等部件。在精密传感器外壳领域，已有采用LFT-PPS替代机加工铝材的成功案例，证明了LFT复合材料在精密仪器外壳应用中的可靠性。LFT外壳还可通过注塑工艺实现防尘防水密封结构的一体成型，减少后续装配工序。
基座与骨架类结构件。水准仪的基座和内部骨架是连接光学系统与调焦机构的关键承载部件，对刚性和尺寸精度要求极高。LFT材料的高比强度和高尺寸稳定性使其成为这类结构件的理想候选材料。在汽车和机械领域，LFT已广泛应用于仪表板骨架、座椅骨架、前端支架等对刚度和耐久性要求较高的结构件。借鉴这些应用经验，水准仪的内部支撑骨架和基座完全可以考虑采用LFT材料替代金属压铸件，在保证刚度的同时实现减重和成本优化。
齿轮与传动机构零件。水准仪的调焦螺旋、微调机构中包含齿轮、蜗轮、齿条、凸轮等传动零件。这些零件需要具备良好的耐磨性、尺寸稳定性和抗疲劳性能。LFT材料已被成功应用于汽车自锁刹车系统、小轴和齿轮零件、齿轮箱外壳等对精度和耐久性要求较高的传动部件。LFT-PA（长玻纤增强尼龙）因其优异的耐磨性和尺寸稳定性，特别适合用于制造这类精密传动零件。
支架与支撑件。水准仪内部有大量支架类零件，如反射镜支架、调焦镜筒支架、电池支架等。这类零件对刚性和尺寸稳定性的要求高于对外观的要求，正是LFT材料发挥优势的典型场景。LFT材料在汽车领域已广泛应用于车门板集成模块、后视镜支架、雨刷器支架等各类支架类零件。通过合理设计，LFT支架可实现与金属相当的支撑刚度，同时显著减轻重量。
手柄与外部操作件。水准仪的提手、微调手轮等外部操作件需要兼顾强度、手感和耐久性。LFT材料具有良好的表面光泽度和可着色性，且耐磨损性能优于普通塑料，非常适合制造这类需要长期反复使用的操作件。在电动工具和工业设备领域，LFT已广泛用于工具手柄、把手等部件。

三、应用中的关键考量
在实际推进LFT材料在水准仪上的应用时，以下几个方面需要予以重点关注。
材料体系的合理选择。LFT材料可根据基体树脂的不同分为多种类型，其中LFT-PP性价比高、综合性能均衡，适用于一般结构件；LFT-PA（尼龙）具有更高的强度和耐热性，适用于受力较大的传动部件；LFT-PPS则具有极低的吸湿性和优异的尺寸稳定性，适用于对精度要求极高的光学相关部件。应根据具体配件的受力状态、工作环境和精度要求，选择合适的LFT材料体系。
模具设计与注塑工艺控制。LFT材料的注塑成型对模具设计和工艺参数有特定要求。由于长纤维在流动过程中易发生取向和断裂，模具的浇口位置、流道设计、注射速度和压力等参数均需针对LFT材料进行优化，以确保纤维在制品中保持足够的长度和合理的分布。同时，LFT制品的收缩率虽低但存在各向异性，模具设计时需充分考虑收缩补偿。
与光学系统的匹配性。水准仪的光学系统对结构件的热膨胀行为提出了苛刻要求。LFT材料的热膨胀系数虽可与金属相当，但不同配方和玻纤含量的LFT材料其热膨胀系数存在差异。在用于固定光学镜片或反射镜的支架类零件时，需确保LFT材料的热膨胀特性与光学元件及金属镜筒相匹配，避免温度变化引起光轴偏移。
长期稳定性验证。水准仪作为长期使用的精密仪器，其结构件需要在数年甚至数十年的使用周期内保持稳定的几何精度。LFT材料的长期蠕变行为、疲劳寿命和环境老化性能需要通过加速老化试验和长期跟踪测试进行充分验证，以确保替代方案的可靠性。

结语：LFT材料以其高刚性、优异的尺寸稳定性、良好的耐疲劳性能和显著的轻量化优势，为水准仪结构件的材料升级提供了一条切实可行的技术路径。从外壳基座到传动齿轮、从内部支架到外部手柄，水准仪中大量对刚度和精度有要求的配件均具备以LFT替代传统金属或普通塑料的潜力。当然，这一替代过程并非简单的材料替换，而是涉及材料选择、结构优化、模具设计和工艺验证的系统工程。随着LFT材料技术的不断成熟和注塑工艺的持续进步，可以预见，LFT材料将在精密测绘仪器领域获得越来越广泛的应用，为推动仪器轻量化、制造高效化和产品性能提升贡献力量。
