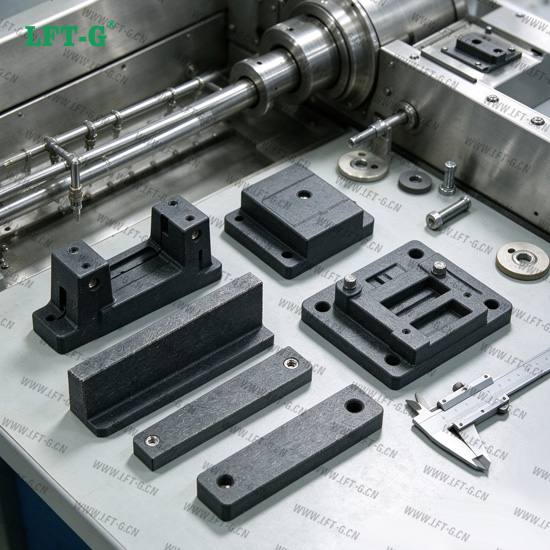

制药装备的材料选择，始终在“性能够用”与“合规安全”之间寻找平衡。胶塞清洗机作为无菌制剂生产链中的关键设备，长期依赖不锈钢制造，但这一路径正面临轻量化、耐腐蚀成本和设计灵活性等多重挑战。长纤维增强热塑性塑料（LFT）凭借其高强度、高刚性、优异的耐疲劳性和耐化学腐蚀性，已在医疗器械结构件和家电传动部件中展现出替代金属的潜力。将这一材料体系引入胶塞清洗机的非直接接触结构件，并非要颠覆不锈钢在洁净接触面的主导地位，而是希望在传动、承载、外部支撑等部位实现“以塑代钢”的局部突破，从而降低设备重量、提升耐腐蚀裕度、拓展结构设计的自由度。 一、胶塞清洗机的部件分类与替代边界 在讨论LFT的适用性之前，需要先厘清胶塞清洗机的部件层次。一台典型的胶塞清洗机通常包含机架与底框、驱动传动系统（减速电机、驱动轴、轴承座、齿轮或齿圈）、清洗滚筒及其内外喷淋管路、进料斗与出料口、超声波发生装置、烘干灭菌机构以及各类外部管路和连接件。 按照与胶塞和清洗介质的接触关系，这些部件可划分为三个层次： 直接接触层——清洗滚筒内壁、喷淋管、进料斗内表面等，必须满足GMP对产品接触材质的要求，通常为316L不锈钢； 间接接触层——清洗腔体外壁、密封压板、滚筒外部端盖等，可能接触清洗水雾或蒸汽，但不对药品产生直接污染风险； 非接触结构层——机架、传动箱体、轴承座支架、外部管路支撑等，完全不与清洗介质和胶塞接触。 LFT材料的替代空间，主要集中在第三层，并在严格验证的前提下向第二层有限延伸。 二、LFT材料的性能基础 LFT与传统的短纤维增强塑料之间存在本质差异。短纤维增强塑料中的纤维长度通常不足1毫米，而LFT的纤维长度可保持在5毫米以上，在制品中形成三维网络结构，使弯曲模量提高约两倍，冲击强度增强约四倍。这种纤维网络赋予LFT材料几个对胶塞清洗机特别有价值的特性： 耐疲劳与抗蠕变性能。胶塞清洗机的传动部件在设备寿命周期内需要承受反复的启停循环和交变载荷，这正是LFT的长纤维网络最能发挥优势的场景。与短纤维产品相比，LFT在蠕变和疲劳性能方面有显著改善，且这种性能在较宽的温度范围内（从低温到150℃以上）能够得到保持。 耐化学腐蚀性。以PPS、PPA等半结晶工程树脂为基体的LFT材料，对清洗过程中可能接触的酸碱性清洗液和消毒剂具有出色的耐受性。这一特性使其在外部管路、连接件和传动箱体等可能接触清洗介质飞溅的部位，具备比碳钢或不锈钢更具成本优势的替代潜力。 尺寸稳定性与热膨胀系数。LFT材料的热膨胀系数可与金属材料相当，低翘曲、低收缩率的特性使其适合制造对装配精度有要求的轴承座、齿轮箱体等部件。对于需要与金属轴配合的塑料齿轮或齿圈而言，这一特性直接关系到传动系统的长期可靠性。 三、具体可替代部件的可行性分析 传动系统结构件。这是LFT材料最具替代合理性的领域。扇形齿轮、旋转齿圈、传动齿轮箱体或支架等部件，不接触胶塞和清洗水，但需要承受持续的机械应力和疲劳载荷。LFT材料在齿轮、轴承、泵体叶轮等部件上的应用已有成熟案例，洗衣机滚筒、水泵止推轴承等家电和工业设备中的应用验证了其在旋转运动场景下的可靠性。以PPS或PPA为基体的LFT材料，其耐疲劳性能在医疗设备结构件的金属替代方案中已被明确列为典型应用方向，包括需要高机械性能和高承重的底盘和齿轮件。 机架与支撑结构。设备的机架、底框、轴承座支架等承力部件，使用LFT材料可以在保证结构强度的前提下显著减轻设备自重。不锈钢的密度约为LFT材料的四到五倍，对于需要频繁移动或安装空间受限的清洗机而言，减重带来的操作便利性和对建筑荷载要求的降低具有实际意义。同时，LFT材料不会像碳钢那样锈蚀，也避免了不锈钢在含氯清洗环境中的应力腐蚀风险。 外部管路与连接件。非洁净管路、法兰和接头等部件，尤其是输送非药液接触介质的管路，可以采用耐化学等级较高的LFT材料制造。需要注意的是，这些部件虽然不直接接触药品，但其安装位置应确保不会因材料老化或破损而对清洗腔体造成间接污染。 滚筒端盖与密封压板（有条件替代）。清洗滚筒的外部端盖和密封压板等辅助结构件，如果不直接与胶塞和清洗水接触，可以考虑LFT替代。但这类部件靠近洁净区域，需要额外评估其在高温高湿环境下的长期稳定性，以及是否存在颗粒物脱落的潜在风险。滚筒本体因其多孔结构和抛光要求，仍应保持316L不锈钢材质。 四、必须坚守的合规底线 LFT材料的引入，不能以牺牲合规性为代价。制药行业对设备材料的约束框架是刚性的，任何材料变更都需要在这个框架内审视。 接触材质的硬性限制。所有与胶塞直接接触的设备部分，必须为316L不锈钢或经权威验证的医药级非金属材质。与产品接触的非金属部件须无毒、化学稳定性高、无污染、无脱落，并符合药典要求。LFT材料若要用于任何可能接触药品的部位，其所使用的基体树脂和纤维体系必须提供符合USP Class VI或同等生物兼容性标准的证明文件。在当前阶段，更为务实的策略是将LFT严格限定在非产品接触区域，避免因合规验证的复杂性而拖延方案落地。 灭菌耐受性验证。胶塞清洗机通常需要耐受高压蒸汽灭菌（SIP）和高温干燥。LFT材料的选择必须对应耐高温等级，以PPS或PPA为基体的LFT材料在150℃以上仍能保持机械性能，但具体的灭菌循环次数对材料性能衰减的影响需要通过加速老化试验来量化。此外，灭菌过程中材料是否会释放析出物、是否会产生颗粒物脱落，都需要在验证方案中设置针对性的测试项。 变更控制的完整路径。在GMP体系下，设备材料的任何变更都属于技术变更范畴，需要建立正式的变更控制程序来评估其对生产和控制的影响。具体到LFT替代，验证路径应涵盖设计确认（DQ）中对新材料性能与设备设计要求的匹配性评估，安装确认（IQ）中对实际安装的LFT部件与设计规格一致性的核查，运行确认（OQ）中对替代部件在设备运行工况下功能表现的测试，以及性能确认（PQ）中通过实际生产运行验证设备整体性能未因材料变更而下降。如果变更影响了已有的确认文档，需要对其进行审查和更新，并在变更后设备投入使用前完成质量部门的放行。 五、实施路径建议 在推进LFT替代时，建议采取“先非接触、后间接接触”的分步策略。第一阶段优先在传动齿轮、机架支撑和外部管路等完全不接触清洗介质的部位进行试点，验证LFT部件在实际工况下的疲劳寿命、尺寸稳定性和与金属配合件的兼容性。第二阶段在积累运行数据的基础上，评估向滚筒端盖等间接接触部位延伸的可行性，此时需要补充灭菌耐受性和颗粒物测试。 每个替代节点都应建立独立的材料档案，记录LFT牌号的树脂基体、纤维类型与含量、供应商提供的性能数据和合规证明，以及设备端的使用条件和验证结果。这一档案既是当前变更控制的必要产出，也是未来同类设备设计时的参考依据。 结语：LFT材料在胶塞清洗机上的应用，本质上是一次在合规框架内对设备结构材料体系的重构尝试。它不挑战不锈钢在洁净接触面的核心地位，而是着眼于那些长期被“惯性选择”为金属的非关键结构部位，用经过验证的工程塑料方案去回应轻量化、耐腐蚀和设计灵活性的实际需求。这条路径的可行性，不取决于LFT材料本身的性能天花板有多高，而取决于我们是否愿意以制药行业应有的严谨态度，逐项完成从材料选型到变更验证的每一个必要步骤。当替代发生在...

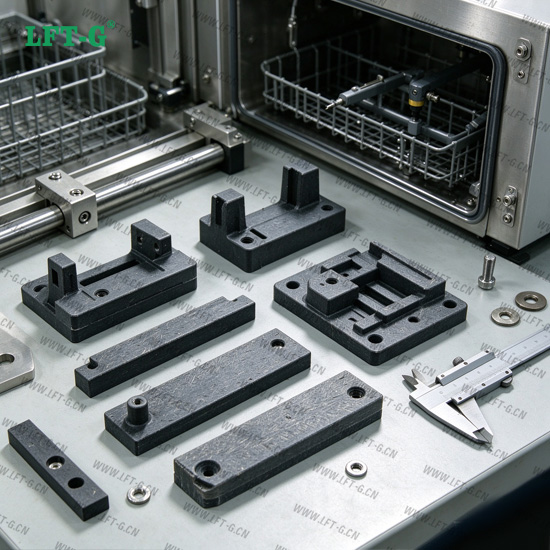

实验室清洗机长期处于高温、高湿及化学介质交替作用的复杂工况中，其结构件材料的选择直接关系到设备的使用寿命、运行可靠性和维护成本。长期以来，不锈钢凭借优异的耐腐蚀性和机械强度占据主导地位，但重量大、加工工序多、复杂几何形状成型困难等问题始终存在。近年来，长纤维增强热塑性塑料（LFT）在汽车、工业设备等领域展现出替代金属结构件的成熟能力，其长纤维在基体内部形成的连续网络能够高效传递应力，在保持高强度的同时实现显著的减重效果。将LFT材料引入实验室清洗机的特定配件中，有望在结构性能与轻量化、成本优化之间开辟新的平衡点。 一、清洗机对配件材料的核心要求 实验室清洗机与装载物品接触的部分需具备抗腐蚀性和抗磨损性，与水、化学清洗剂、酸性污染物及蒸汽接触的所有部位必须能够抵御可能发生的腐蚀。这意味着配件材料需要同时满足三个维度的要求： 其一，对酸碱清洗剂、有机溶剂和高温蒸汽的化学耐受性； 其二，在持续承载和温度循环条件下的机械稳定性，包括抗蠕变和抗疲劳能力； 其三，注塑成型的工艺可行性，以发挥复杂几何形状一体成型的优势。 LFT材料的性能特征与这些要求形成了较好的对应关系。长纤维的加入使材料在较宽的温度范围内保持机械性能，热变形温度可达到200°C以上。纤维骨架的存在同时改善了材料的抗蠕变性能和抗疲劳性能，这对于需要长期承载清洗器皿的篮架类部件尤为关键。 二、潜在替代部件的技术分析 清洗篮架与承载托架。这是LFT材料最具替代潜力的方向。传统篮架多采用不锈钢焊接或冲压成型，重量较大，操作人员搬运时负担较重。LFT材料密度仅为金属的三分之一左右，同时长纤维网络能够提供足够的刚性和强度来承载满载的玻璃器皿。更值得注意的是，LFT注塑工艺可以将篮架的框架、支撑筋和定位结构一体成型，减少焊接点和组装工序，消除焊接缝隙可能带来的残留物积聚问题。在热膨胀行为方面，LFT材料的热膨胀系数较接近金属，在清洗机40°C至93°C的工作温度区间内，篮架的尺寸变化可控，有利于保持器皿定位的稳定性和喷淋对位的准确性。 循环泵壳体与阀体。清洗机循环泵需要在含清洗剂的热水介质中长期运行，泵壳和内部流道部件承受着化学腐蚀和流体压力的双重作用。以PPS或PPA为基体的LFT材料在耐化学性方面表现出色，对酸、碱和多数有机溶剂均有良好的抵抗能力。LFT-PPS的水吸收率低于0.05%，在潮湿环境中的尺寸稳定性远优于普通尼龙材料，这对于需要保持流道精度的泵体部件至关重要。注塑成型还允许在泵壳设计中集成安装凸台、流道转折和密封面等特征，减少零件数量。 外部框架与非精密结构件。设备外壳支架、门体框架、管路固定件等不与清洗液直接接触的结构件，可以用LFT材料替代部分不锈钢或铝合金部件。这类应用的腐蚀风险相对可控，LFT的核心价值在于减重、降低材料成本和通过注塑实现复杂形状。参考汽车行业中LFT前端模块将多个金属件整合为单一注塑件的实践，重量可减少40%左右，实验室清洗机的外部结构件也具备类似的整合优化空间。 三、需要重点把控的技术风险 LFT材料在清洗机中的应用并非没有边界，几个关键限制需要在方案设计阶段就予以充分评估。 化学兼容性是首要门槛。不同基体树脂的耐化学谱系差异明显。PA6基LFT对弱酸、弱碱和多数盐溶液有较好的耐受性，但对强酸和某些极性溶剂的抵抗能力有限。PET基LFT由于酯键的存在，在强酸、强碱和持续水蒸汽作用下可能发生水解降解。因此，在确定具体配件是否适合LFT替代之前，必须对照清洗机说明书中的化学药品清单逐一核查材料的耐受边界。 高温水解是需要警惕的另一个风险点。部分清洗程序的干燥阶段温度可达120°C，虽然LFT材料的热变形温度通常高于此值，但尼龙基体在高温蒸汽长期暴露下仍可能发生水解老化，表现为分子量下降和微裂纹的萌生。对于直接接触高温蒸汽的部件，优先考虑PPS或PPA基体的LFT材料，或保留不锈钢方案。 纤维取向对注塑件性能的影响也不容忽视。长纤维在模具中的流动和取向受浇口位置、流道设计和充填模式的控制，纤维在流动方向上的排列会形成力学性能的各向异性。对于受力方向明确的篮架支撑杆或泵壳法兰部位，需要通过模流分析和有限元分析来优化浇口位置，确保关键应力区域的纤维取向与载荷方向匹配。简而言之，LFT注塑件的设计不能简单照搬金属件的几何形状，而需要针对注塑工艺和纤维取向规律重新进行结构设计。 LFT材料在实验室清洗机中的可行性应用方案应当采取分步推进的策略。优先从清洗篮架和外部结构件切入，积累实际工况下的材料性能数据和长期老化表现，再逐步评估泵壳、阀体等对化学耐受性和尺寸精度要求更高的部件。每一项替代决策都应建立在具体化学暴露条件、温度循环谱和承载工况的系统评估之上，而非仅依赖材料的一般性参数。...

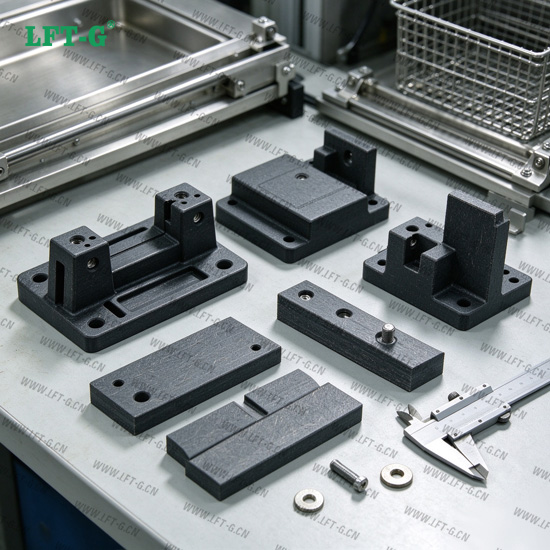

灭菌水浴柜长期处于高温蒸汽、循环热水和化学消毒剂的复合作用之下，对材料的耐水解性、热稳定性和结构强度提出了严苛要求。传统上，水浴柜的内部支架、承重底盘、齿轮传动件等关键配件多采用不锈钢制造，虽然性能可靠，但也带来了重量大、加工成本高、复杂形状成型困难等固有问题。与此同时，灭菌柜内胆材料从金属向高分子材料的探索由来已久，早期的聚丙烯、聚酰胺等塑料方案因韧性和耐疲劳性不足，始终未能有效替代不锈钢在灭菌腔体结构中的应用。近年来，长纤维增强热塑性复合材料（LFT）技术的成熟，为这一困局提供了新的突破口。LFT材料通过在热塑性树脂基体中引入5至25毫米以上的长纤维，构建出相互缠绕的三维纤维骨架，在保持注塑成型便利性的同时，实现了接近金属的力学性能和优异的高温水解稳定性。这一特性使其在灭菌水浴柜的配件制造中展现出切实可行的应用前景。 一、灭菌水浴柜对配件材料的核心要求 灭菌水浴柜的工作环境具有多因素耦合的苛刻特征。从温度维度看，常见的高压蒸汽灭菌工作温度在105℃至135℃之间，部分工艺要求更高。从介质维度看，配件需同时耐受循环热水、蒸汽冷凝液以及各类清洁消毒剂的侵蚀。灭菌水浴柜的金属部件还需满足医药行业标准中关于耐腐蚀性的测试要求，例如在碱性溶液和酸性溶液中长时间浸泡后不产生可见变化。此外，灭菌柜在运行中经历反复的升温-保温-降温循环，配件材料还需具备优异的抗疲劳性能和尺寸稳定性，以保证长期使用中的密封可靠性和结构完整性。这些要求叠加在一起，构成了对替代材料的高门槛。 二、LFT材料的关键性能与适配性分析 LFT材料之所以具备替代灭菌水浴柜中部分金属配件的潜力，源于其在多个关键性能维度上的出色表现。 在耐水解与耐蒸汽灭菌方面，以聚丙烯和聚酰胺为基体的LFT材料表现出良好的水解抵抗能力，能够承受高温蒸汽灭菌处理。对于要求更高温度反复灭菌的场景，以聚醚醚酮为基体的LFT材料在热水、蒸汽和化学试剂条件下均展现出优异的水解稳定性和机械强度保持率。研究表明，PEEK和PPS基复合材料在多次灭菌循环后未出现材料性能的显著退化，这为其在重复灭菌场景下的长期使用提供了实验依据。 在力学性能方面，LFT材料的纤维增强含量通常在30%至60%之间，长纤维形成的三维网络结构赋予材料高刚性和高抗冲击性。与传统的短纤维增强塑料相比，LFT材料在抗蠕变、抗疲劳和尺寸稳定性方面有明显改善，在较宽温度范围内（-20℃至160℃）能够保持稳定的力学性能。这种综合力学表现使其能够胜任灭菌水浴柜中承重底盘、内部支架等结构件的力学需求。 在耐化学性方面，LFT材料对医疗环境中常用的腐蚀性消毒剂具有良好的耐受能力，同时对酸性和碱性介质也表现出较强的抵抗性。这意味着配件在灭菌柜的日常清洁和消毒维护中不易发生化学降解。 在轻量化与设计自由度方面，与金属相比，LFT材料可减轻部件重量，同时注塑成型工艺允许制造复杂的几何形状，将原本需要多个金属零件组装的结构整合为一体化成型件，减少了装配环节和潜在的泄漏风险。 三、可采用LFT材料的配件及材料选型方向 根据灭菌水浴柜各部件的功能特征和工况条件，以下配件具备LFT材料替代的可行性。 结构支撑类配件，包括内部支架、承重底盘、网篮框架和门体结构件等，是LFT材料最直接的替代目标。这类部件对刚性和承重能力有较高要求，但不需要金属特有的导电或导热性能。以玻璃纤维增强的聚丙烯基LFT材料为例，其耐热温度可达120℃并可通过高温蒸汽灭菌，适用于常规灭菌水浴柜的支架和底盘制造。对于更高温度或更高承重要求的场景，聚苯硫醚基或聚邻苯二甲酰胺基LFT材料能够提供更好的高温力学性能保持率。 传动与耐磨类配件，如齿轮、轴承衬套、阀片和密封环等，对材料的耐磨性和自润滑性有专门要求。以聚醚醚酮为基体的LFT材料在这一领域具有突出优势，其耐疲劳性在所有塑料中表现最为出众，可与合金材料媲美，尤其适合制造需要长期往复运动或旋转的机械零部件。 流体接触类配件，如导流管接头、阀座和水泵配件等，需要材料同时具备耐水解性和耐化学腐蚀性。聚丙烯基LFT材料在这方面的表现较为均衡，其低吸水率特性有助于在长期接触热水和蒸汽的环境中保持尺寸稳定。 在材料选型时，应优先考虑部件的最高工作温度、灭菌循环次数和化学暴露类型。对于单次或低频灭菌场景，聚丙烯基或聚酰胺基LFT材料即可满足要求；对于需要数百次以上反复灭菌的部件，则应选用聚醚醚酮基或聚苯硫醚基LFT材料，以确保长期性能的可靠性。纤维含量方面，承重结构件建议选用纤维含量在30%至50%之间的配方，以兼顾强度和韧性。 四、替代实施的技术路径与验证要点 将LFT材料引入灭菌水浴柜配件制造，建议遵循以下技术路径。 第一阶段：部件筛选与材料初选。 对现有水浴柜的全部配件进行功能分类，识别出对导电性、导热性无强制要求且工况条件在LFT材料耐受范围内的部件。根据部件的实际工作温度、接触介质和力学载荷，初步匹配LFT基体树脂类型和纤维含量。 第二阶段：样件制造与性能验证。 采用注塑成型工艺制造LFT配件样件，随后开展系统的性能测试。核心验证项目应包括：高温蒸汽灭菌循环测试，评估材料在多次灭菌后的力学性能保持率；水解老化测试，考察材料在热水浸泡条件下的重量变化和强度衰减；化学兼容性测试，确认材料对灭菌柜常用消毒剂的耐受性。对于涉及医疗应用的配件，还需按照ISO 10993系列标准进行生物相容性评价，包括细胞毒性测试等。 第三阶段：装柜验证与寿命评估。 将通过材料级测试的LFT配件安装到灭菌水浴柜中进行实际工况下的运行验证，重点关注配件在反复灭菌循环中的尺寸稳定性、密封配合精度和结构完整性。同时建立材料性能衰减曲线，为配件的更换周期和维护策略提供数据支撑。值得注意的是，LFT材料在湿热环境下的长期性能衰减是方案可行性的关键变量，需要通过加速老化试验获取可靠的寿命预测数据。 五、预期效益分析 LFT材料替代方案的核心效益体现在减重、降本和设计优化三个层面。减重方面，LFT材料的密度远低于不锈钢，部件重量可显著降低，对于需要频繁装卸的网篮和支架类配件，操作便利性将明显改善。降本方面，注塑成型工艺可实现复杂形状的一体化制造，减少机加工工序和焊接装配环节，在大批量生产条件下具有成本优势。设计优化方面，LFT材料允许在成型时集成卡扣、定位结构和加强筋等特征，减少了零件数量，也降低了因多零件装配而产生的密封失效风险。 此外，LFT材料的低热导率特性还有助于减少灭菌柜运行过程中的热量散失，对提升能效有一定的辅助作用。 结语：将LFT材料应用于灭菌水浴柜配件制造，在技术层面已具备明确的可行性基础。材料在耐水解、耐蒸汽灭菌、耐化学腐蚀和力学性能方面的综合表现，能够满足水浴柜多种非金属接触配件的使用要求。然而，从方案到落地，仍需在部件筛选、材料选型、样件测试和装柜验证等环节进行系统推进，尤其是针对长期灭菌循环条件下的性能衰减规律，需要积累充分的实验数据。对于工程设计人员而言，建议从工况条件相对温和、结构相对简单的配件入手开展试点验证，在积累运行经验后再逐步扩展到承重要求更高或工况更苛刻的部件，以稳健的节奏推进LFT材料在灭菌水浴柜中的工程化应用。...

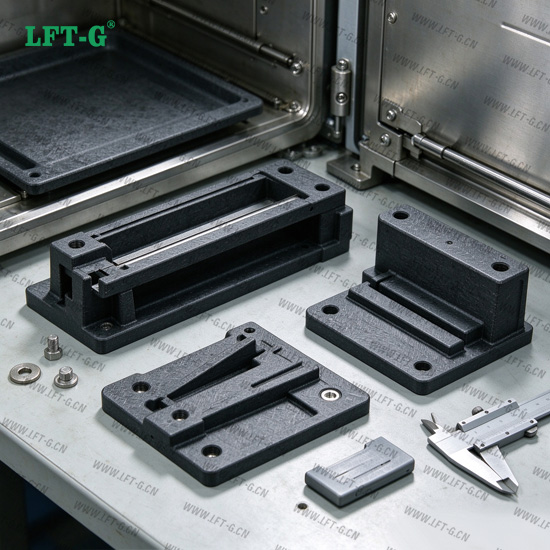

干热灭菌作为制药、医疗器械和实验室领域中最为可靠的灭菌手段之一，其原理是通过160℃至180℃的高温空气循环，以氧化方式杀灭微生物及热原。由于灭菌过程不依赖水分和压力，干热灭菌柜对内部材料的热稳定性要求极为严苛，长期以来，不锈钢几乎垄断了柜内结构件和承重件的材料选择。然而，随着长纤维增强热塑性塑料（LFT）技术的快速发展，这种以长纤维为增强体、热塑性树脂为基体的复合材料，正在多个工业领域展现出“以塑代钢”的潜力——在保持高比强度和高刚度的同时，实现显著的轻量化效果。那么，在干热灭菌柜这一特殊应用场景中，LFT材料究竟有没有替代金属的可能？哪些配件可以采用LFT材料？哪些又必须继续沿用传统金属方案？本文将围绕这些问题展开系统分析。 一、理解LFT材料的耐温边界 要判断LFT材料能否用于干热灭菌柜，首先需要厘清其耐温性能的边界。 LFT材料的耐温能力由基体树脂决定。常见的LFT-PP（聚丙烯基）材料，热变形温度仅在120℃左右，远低于干热灭菌的常用温度区间。LFT-PA（尼龙基）材料的热变形温度有所提升，但长期使用温度通常也难以稳定超过150℃。这意味着，以通用工程塑料为基体的LFT材料，无法胜任干热灭菌柜内160℃以上的持续高温环境。 真正具备高温应用潜力的，是采用PEEK（聚醚醚酮）等特种工程塑料为基体的LFT材料。PEEK本身的热变形温度约为135至160℃，而经20%至30%玻璃纤维增强后，其热变形温度可跃升至280至300℃。PEEK的熔点约为343℃，UL认证的长期使用温度可达260℃，即使在300℃的高温下仍能保持优异的力学性能。在热老化性能方面，PEEK在200℃下加热10000小时后，其拉伸强度、质量和外观均无显著变化。此外，PEEK在200℃蒸汽环境中可长期使用，在300℃高压蒸汽中也可短时工作，具有良好的水解稳定性。 从力学性能来看，PEEK在200℃时的弯曲强度仍可达到24MPa，在250℃时弯曲强度和压缩强度可达12至13MPa，这一特性使其特别适合制造在高温下连续工作的部件。同时，PEEK的线性膨胀系数接近于铝，尺寸稳定性好，且具有优异的抗蠕变性能，在高温下长期承载时不会因时间延长而发生显著变形。 综上，LFT-PEEK材料在耐温能力上已具备进入干热灭菌柜高温区域的“入场券” ，这是后续应用分析的技术前提。 二、干热灭菌柜的材料需求分析 干热灭菌柜的典型工作温度范围为100至300℃，常用灭菌条件为160℃维持2小时或170℃维持1小时。柜体内部通常采用SUS304或SUS316L不锈钢制造，以确保耐腐蚀性、无颗粒脱落和易清洁性。柜内搁架同样采用不锈钢板和不锈钢架结构。门密封条则采用耐高温硅橡胶，可在200℃乃至300℃的高温下长时间工作。 从功能维度审视，干热灭菌柜的配件大致可分为三类：直接接触高温腔体的结构件（如内腔体、搁架、风道）、高温区域的功能件（如加热元件及其支架、高效过滤器框架）以及外部低温区域的结构件与功能件（如门把手、控制系统外壳、风机外罩、管路连接件）。三类配件对材料的要求截然不同，LFT材料的替代可行性也因此存在显著差异。 三、LFT材料的可行应用方向 外部结构件与功能件——最具替代价值的领域 这类配件位于灭菌柜外部，不直接承受灭菌腔体的高温，温度环境通常在100℃以下甚至接近室温。LFT材料在这一区域的“以塑代钢”优势最为明显，因为其高比强度、高刚度和优异的抗冲击性能可以得到充分发挥，而耐温瓶颈则不会成为制约因素。 具体而言，以下配件可优先考虑LFT材料替代： 门把手及锁紧机构的外壳部分，可利用LFT材料的高强度和抗冲击性替代部分金属外壳； 控制系统外壳及仪表盘支架，用于安装温度控制器、记录仪或运行连锁控制系统的非承重壳体； 风机外部罩壳及接线盒壳体，风机本身需要耐高温，但其外部的防护结构并不直接接触高温气流； 管路连接件的外部支撑结构，对于真空泵或气体进出口在柜体外部、不承受灭菌高温的连接法兰或支撑件，LFT材料同样具有应用潜力。 在材料选择上，可根据具体工作温度选用LFT-PA或LFT-PEEK。若外部环境温度不超过120℃，LFT-PA即可满足需求；若靠近柜体接口处温度较高，则可选用LFT-PEEK以确保安全裕度。 内部非高温承重件——需严格验证的边界探索 对于需要进入灭菌腔体的内部配件，LFT材料的适用性需要逐一审慎评估。最具讨论价值的是物品搁架的支撑条或辅助分隔条。传统方案采用不锈钢制造搁架，这是因为不锈钢在高温下不会软化、不会释放污染物，且易于清洁。如果采用LFT-PEEK材料制作搁架的支撑条，理论上可以利用其耐温性能和力学强度替代部分金属结构。LFT-PEEK材料在150℃时仍可保持约87%的刚度，这一数据表明，在160℃的灭菌温度下，其结构完整性是可以维持的。 但需要注意两个关键限制。第一，承载能力。干热灭菌柜的搁架需要承受玻璃器皿、金属容器甚至原料药桶的重量，单层搁架的额定载荷可能达到十几公斤。LFT-PEEK虽然强度高，但在持续高温下的蠕变行为需要通过长期热老化试验来验证。第二，洁净度要求。灭菌柜内部要求无颗粒脱落，LFT材料中的纤维在长期热循环和机械磨损下是否存在脱落风险，需要专门的洁净度测试来评估。 因此，对于内部搁架类配件，建议采用渐进式验证策略：先从不直接承载重物的辅助分隔条开始试点，积累实际使用数据后，再评估是否向主承重结构延伸。 密封与柔性部件——材料定义需澄清的领域 密封件的材料选择有其特殊性。干热灭菌柜的主门密封通常采用耐高温硅橡胶，因为硅橡胶在200℃以上的高温环境中仍能保持柔韧性、回弹性和表面硬度，且力学性能无明显变化。LFT材料作为刚性复合材料，并不适合直接替代硅橡胶密封条的功能。 不过，在密封系统中存在一些辅助性密封结构，例如密封条的固定卡槽、压条等，这些部件本身不承担密封功能，而是为密封条提供机械支撑和定位。这类部件可以采用LFT材料制造，利用其尺寸稳定性和耐温性能来确保密封系统在热循环中的可靠性。 四、不适合替代的配件 以下配件的功能或工作环境决定了金属材料仍是不可替代的选择。 加热元件及其固定支架直接处于高温核心区，工作温度可能超过300℃，金属或特种陶瓷是唯一可靠的选择。内腔体与风道结构不仅需要耐受高温，还要求表面光滑、无死角、耐腐蚀，不锈钢（尤其是SUS316L）在洁净度和耐腐蚀性方面具有塑料材料无法比拟的优势。主承重结构框架需要保证高温下的结构稳定性，LFT材料的热膨胀和蠕变风险仍高于金属。高效过滤器框架需要耐受高温且保持尺寸稳定，金属是更可靠的选择。与灭菌物品直接接触的托盘和篮筐需要耐受高温且不能释放污染物，不锈钢是行业标准材料。 五、可行性验证的关键环节 若确定在特定配件上采用LFT材料替代金属，以下验证环节不可或缺。 热老化试验应模拟实际灭菌工况，在160℃或170℃下进行至少1000小时的连续热老化，评估材料的力学性能保持率、外观变化和尺寸稳定性。PEEK在200℃下10000小时热老化后性能无明显变化的数据可作为参考基础，但LFT材料中的纤维-树脂界面在长期热循环下的稳定性仍需专门验证。 热循环疲劳测试应模拟灭菌柜的升温-保温-降温循环，评估LFT材料在反复热冲击下的抗疲劳性能...

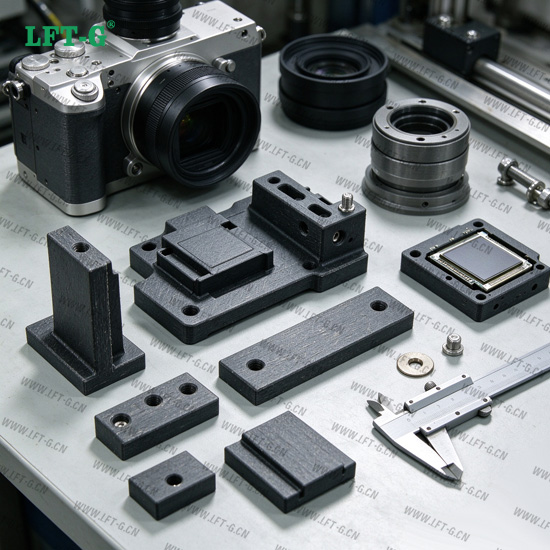

红外成像技术正处于快速迭代之中——探测器像素间距不断缩小，整机形态从大型制冷机组向便携式、无人机载方向演进。这种演进对结构材料提出了新的要求：既要足够轻以适配移动平台，又要足够刚以维持光学对准精度，还要能在温差剧烈变化的环境中保持尺寸稳定。长期以来，红外相机的结构件以铝合金为主导，但铝合金的加工依赖于减材制造，材料利用率低，对复杂几何形状的适应能力有限，难以满足批量化、集成化的制造需求。长纤维增强热塑性复合材料正是在这一背景下进入工程视野的。与短纤维增强材料相比，LFT中纤维长度通常在6-25毫米级，在注塑成型后仍能保持较高的纤维长径比，纤维在制件中形成三维交织网络结构，赋予材料远高于短纤维体系的刚度和抗冲击性能。这一特性使其在汽车、工业装备和电子电器领域已积累了大量替代金属件的成功经验，也为其在红外相机中的工程应用提供了可参照的技术路径。 一、材料特性概览与替代可行性基础 LFT材料由热塑性树脂基体与长玻璃纤维或长碳纤维复合而成，密度约在1.1至1.6 g/cm³之间，仅为钢材的五分之一至七分之一，显著低于铝合金。在力学性能上，长纤维的交织结构使其简支梁缺口冲击强度达到短纤维增强树脂的三至五倍，同时在高玻纤填充量下仍能保持良好的流动性，可以注塑成型传统铝合金加工难以实现的复杂三维结构。 在热性能方面，LFT的导热系数约为0.3至0.36 W/(m·K)，与热固性复合材料相当，远低于铝合金约180 W/(m·K)的导热系数。这一差异在红外相机的应用中具有双面性：对于需要散热的核心部件，LFT并不适用；但对于需要隔热或对散热无特殊要求的结构件，低导热性反而有助于减少外部环境温度波动对内部探测器的影响。此外，高玻纤填充的LFT材料热膨胀系数可接近铝合金的水平，这意味着在温度变化条件下，LFT制件与相邻金属件之间的尺寸配合偏差可以控制在可接受范围内。 二、红外相机中LFT材料可替代的配件分析 外壳与防护机壳：红外相机的外壳是最直接、最具可行性的LFT替代场景。户外型和工业型红外相机的外壳传统上采用铸铝合金或不锈钢制造，需要承受机械冲击、抵抗腐蚀介质侵蚀，并满足一定的防护等级要求。LFT材料的高强度、高抗冲击和优异的耐化学腐蚀性，使其能够满足这些功能性要求。同时，注塑成型工艺使外壳可以集成的功能特征更加丰富，如内部加强筋、安装凸台和密封槽等结构可一次成型，减少了后续机械加工和装配工序。在防爆型红外相机的应用场景中，已有工程实践表明LFT材料能够承受一定的爆炸压力，并在高温、高湿和腐蚀性环境中保持稳定性能。 内部结构件与支撑组件：红外相机内部存在大量非光学精密结构件，包括探测器组件的安装壳体、光学元件的支撑架、内部模块连接框架等。这些部件的主要功能是提供刚性支撑和维持尺寸稳定，而非导热或导电，因此是LFT材料的理想应用对象。对于高精度传感器壳体，已有工程案例表明，采用长玻璃纤维增强聚苯硫醚（PPS基）材料替代机加工铝合金，可以在单一注塑成型步骤中实现接近金属的性能，同时大幅降低材料浪费和加工时间。PPS基LFT材料在宽温度范围（-40°C至150°C）内能够保持尺寸稳定，确保内部光学元件的对准精度不受温度波动影响。 云台结构件与安装支架：户外部署和车载、机载红外相机通常配备云台和安装支架。这些部件承受机械应力和环境侵蚀，但不对导热或电磁屏蔽提出严格要求。LFT材料的高比强度和抗蠕变性能使其适用于云台的旋转臂、底座壳体以及各类安装支架的制造。对于无人机载红外相机而言，减重是核心设计目标之一，LFT材料的低密度特性在此类应用中具有显著优势。 三、关键约束条件与工程应对策略 热管理约束：LFT材料不适用于承担主要散热功能的部件。红外探测器，尤其是非制冷型焦平面阵列，对工作温度敏感，其散热路径通常依赖高导热金属件将热量传导至散热鳍片或外壳。LFT的导热系数仅为铝合金的约六百分之一，若用于此类导热路径将导致散热失效。因此，在材料替代方案中，LFT应被限定于隔热需求优先于散热需求的部位，或与金属嵌件配合使用，由金属嵌件承担局部的导热功能。 尺寸稳定性与热膨胀匹配：对于与光学元件直接配合的精密结构件，LFT材料的热膨胀系数虽然已可接近铝合金水平，但仍存在差异。在温度变化条件下，这种差异可能导致光学元件与支撑结构之间的对准偏差。工程上可以通过以下策略加以补偿：其一，选用高玻纤含量的LFT-PPS体系，其热膨胀系数在LFT材料中处于最低水平；其二，在关键配合面上设计金属嵌件或衬套，由金属件承担精密配合功能；其三，在结构设计中增加加强筋和对称壁厚分布，利用LFT低翘曲的特性提高整体尺寸稳定性。 电磁屏蔽需求：红外相机的电子组件可能对电磁干扰敏感，外壳有时需要提供电磁屏蔽功能。纯LFT材料不具备导电性，无法提供电磁屏蔽。解决方案包括在LFT基体中添加碳纤维或导电填料，或在外壳内表面施加导电涂层。已有专利技术表明，通过在长纤维增强热塑性树脂组合物中引入石墨烯氧化物和长碳纤维，可以同时实现导热性能和电磁屏蔽性能的提升。 四、实施路径建议 在红外相机中推进LFT材料替代，建议遵循“从外到内、从非精密到精密”的渐进路径。 第一阶段优先选择对外壳、云台结构件和安装支架进行替代，这些部件对尺寸精度的要求相对宽松，且LFT的性能优势最为明显。 第二阶段扩展至内部框架和非光学支撑结构，此时需要通过热循环试验验证长期尺寸稳定性。 第三阶段考虑探测器安装壳体等精密结构件的替代，此阶段需结合有限元热-结构耦合分析，精确评估温度场下的尺寸偏差，并通过金属嵌件设计确保光学对准精度。 在材料选型上，对于需要高刚度、耐高温和优异尺寸稳定性的应用场景，聚苯硫醚基LFT是首选体系；对于一般工业环境和成本敏感型产品，尼龙基或聚丙烯基LFT可提供更具性价比的解决方案。 结语：LFT材料在红外相机中的应用，本质上是一次材料体系与制造范式的协同升级。它带来的不仅是重量的降低，更是从“减材制造”到“等材制造”的思维转变——复杂结构可以通过注塑一次成型，功能特征可以在模具中集成，材料利用率从铝合金加工的不足三成提升至接近九成。当然，LFT并非万能材料，它在导热和电磁屏蔽方面的固有短板需要通过设计策略和材料改性来弥补。当我们将LFT应用于它真正擅长的领域——承载、支撑、防护和轻量化——它就能够以更低的成本和更高的效率，完成铝合金曾经承担的大部分结构功能。红外相机的轻量化与集成化趋势不会逆转，而LFT材料恰好站在这条趋势线的交汇点上。...

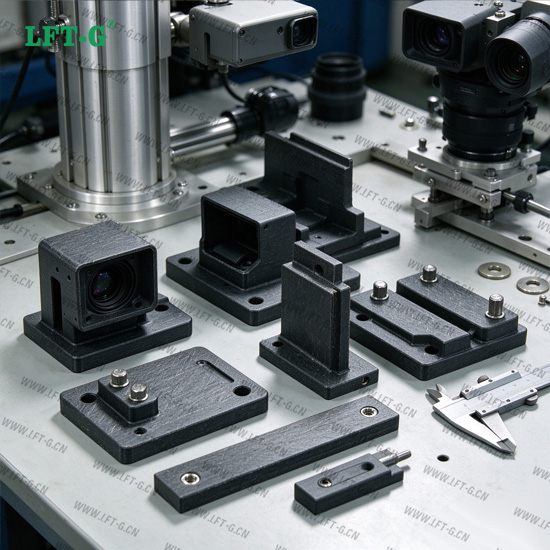

光学跟踪仪作为精密测量与瞄准系统的核心装备，其性能高度依赖于结构件的刚性、尺寸稳定性与轻量化水平。长期以来，机加工铝合金因其良好的刚性和热稳定性，一直是光学跟踪仪结构件的主导材料。然而，从整块铝锭出发的减材制造方式带来了材料利用率低、加工周期长、成本高昂等一系列问题，最终得到的部件往往在重量和成本上都不尽如人意。在设备日益追求便携化、快速部署和批量生产的背景下，这种传统路径正面临越来越大的挑战。长纤维增强热塑性复合材料（LFT）的出现为这一困局提供了新的解题思路——它以注塑成型的工艺效率，实现了接近金属的刚性和尺寸稳定性，同时将部件重量降低30%至50%。本文从材料特性出发，逐一审视LFT在光学跟踪仪各关键部件上的替代可行性，并就应用中需要注意的核心技术问题给出分析。 一、LFT材料的核心性能优势 理解LFT为何能胜任光学跟踪仪的部件需求，需要先厘清它在几个关键性能维度上的表现。 LFT的核心特征在于增强纤维的长度。普通短纤维增强材料的纤维长度不足1毫米，而LFT的纤维长度通常保持6-25毫米，长径比可达800以上。在注塑成型过程中，这些长纤维相互交织缠绕，在部件内部形成三维网络骨架，绝大部分机械应力和热应力都由这个纤维网络承担。以长玻纤增强聚苯硫醚（PPS）为例，在50%纤维含量下，材料的拉伸模量可达17000 MPa以上，与压铸铝和锌合金处于同一量级。 轻量化收益是LFT最直观的优势。同等结构功能下，LFT部件的重量可比铝合金减轻30%至50%。对于跟踪仪中需要快速响应的运动部件而言，这意味着转动惯量的显著降低，直接有利于提高跟踪精度和响应速度。 尺寸稳定性是光学应用的核心关切。LFT中的PPS基体具有近乎为零的吸湿率，材料性能不随环境湿度波动，这一点优于尼龙等易吸湿的聚合物基体。同时，长纤维网络的约束效应使LFT的线性热膨胀系数（CLTE）可调节至接近金属材料的水平，在温度变化环境下能够保持光学元件的对准精度。 振动阻尼是容易被忽视但至关重要的性能。LFT材料具有较高的损耗系数，减振性能优于普通金属材料。对于跟踪仪而言，外部振动和内部运动机构产生的微振是影响瞄准精度的关键干扰源，LFT的阻尼特性为抑制这类振动提供了材料层面的解决方案。 二、结构件与壳体的替代方案 光学跟踪仪的主机壳体、传感器外壳和内部安装基座，是LFT材料最直接、最成熟的替代方向。这些部件传统上依赖机加工铝合金，功能定位是提供刚性支撑和精确的安装基准面。 已有一个具有说服力的验证案例：在高精度传感器外壳中，采用50%长玻纤增强PPS材料替代机加工铝块，成功在热循环和机械载荷测试中保持了亚微米级的对准精度。这一案例的关键意义在于，它证明了LFT材料能够在精密仪器最苛刻的尺寸稳定性要求下胜任金属替代。对于光学跟踪仪的主机壳体而言，其精度要求虽不及上述传感器外壳那般极端，但LFT材料带来的重量和成本优势同样具有吸引力。 在壳体设计方面，LFT的注塑成型能力允许在一次成型中集成加强筋、安装凸台和走线槽等特征，将原本需要多个铝合金零件通过螺栓连接完成的结构整合为单一部件。这不仅能减少零件数量和装配工序，还能消除装配连接处的微滑移和刚度损失。 内部结构框架和光学基座对刚性和热稳定性的要求更高。LFT材料低翘曲、高尺寸稳定的特性使其适用于此类应用，但前提是必须在设计阶段通过模流分析精确控制纤维取向，确保关键配合面的尺寸精度。 三、光学镜筒与安装件的替代方案 镜筒和光学安装座是跟踪仪中精度要求最高的部件之一，要求材料具备高刚性、低热膨胀系数和优异的尺寸精度。 镜筒的功能是保证内部光学元件（透镜、反射镜）的精确对准和间隔。注塑成型的LFT镜筒可以实现复杂的内部台阶和隔圈结构一体化成型，减少传统金属镜筒车削加工中的公差累积。关键在于纤维取向的控制——注塑时纤维沿流动方向排列，在筒壁的周向和轴向之间会形成力学性能差异，需要通过浇口位置优化和模流分析来补偿这种各向异性。 反射镜安装座和调整架固定反射镜、分光镜等光学元件，需要抵抗振动和温度变化而不产生位移。LFT材料的抗蠕变性能和阻尼特性在此有明确价值。有研究表明，LFT梁的阻尼行为与纤维取向密切相关，纤维横向排列的区域阻尼更高，这为通过铺层设计优化减振性能提供了空间。 在镜筒用射出成形体方面，已有涉及纤维增强热塑性树脂制作光学镜筒的技术方案，对其真圆度、刚性和机械强度提出了明确要求，这从侧面印证了LFT材料在这一方向上的工程可行性。 四、支撑结构与运动部件的替代方案 跟踪仪的方位轴系和俯仰轴系支撑结构，传统上大量使用铝合金。轻量化对这些运动部件具有双重意义：降低驱动功率需求和减小转动惯量从而提高动态响应。 LFT材料的高比强度使其适用于跟踪架、支撑臂等结构件。采用拓扑优化设计后，LFT部件可以在减重的同时保持足够的谐振频率。金属替代设计中，通过有限元分析和模流分析指导浇口位置选择，可以在关键应力区域实现定向的纤维架构，最大化局部力学性能。 转台框架和负载框对轻量化的要求最为迫切。这类部件在运动中承受惯性载荷，其质量直接影响跟踪系统的带宽和控制精度。碳纤维增强LFT的比模量比玻纤增强体系更高，在同等刚度要求下可以进一步减重，但需权衡碳纤维带来的导电性对系统电磁兼容性的影响。 五、功能化部件与壳体 跟踪仪的电子控制盒、连接器外壳和电源模块壳体，对材料的绝缘性、耐热性和尺寸稳定性有综合要求，LFT材料可以覆盖这些需求。 连接器壳体和接触器是LFT材料的成熟应用领域。PPS基LFT具有优异的绝缘性、宽温度范围内的力学性能保持率以及天然的阻燃特性，适合制造需要长期可靠运行的电气连接部件。 碳纤维增强LFT则为电子壳体带来了额外的功能价值。碳纤维在树脂基体中形成的导电网络可以提供电磁屏蔽功能，相当于在壳体内构建了一个法拉第笼，能够屏蔽外部电磁干扰对跟踪仪内部敏感电路的影响，同时抑制内部电路向外辐射噪声。碳纤维还赋予材料一定的导热能力，有助于电子模块的散热，为无风扇被动散热设计提供了可能。 六、关键挑战与应对策略 LFT材料在光学跟踪仪上的应用虽然前景可观，但必须正视几个核心技术挑战。 各向异性导致的尺寸偏差是首要问题。注塑过程中纤维沿流动方向高度取向，导致流动方向和垂直方向的收缩率存在差异，在部件冷却后产生翘曲。皮-芯-皮结构的纤维排列模式——表层纤维沿流动方向排列、芯层纤维取向更随机——会同时影响力学性能和收缩行为。应对策略是在设计阶段进行模流分析，预测纤维取向分布和翘曲趋势，通过调整浇口位置、优化壁厚分布和采用合理的保压曲线来补偿各向异性效应。 热膨胀系数的匹配需要审慎评估。虽然LFT的CLTE可以调节至接近铝合金水平，但与因瓦合金等超低膨胀材料之间仍有明显差距。对于工作在温度变化剧烈环境中的跟踪仪，需要根据实际温度范围和精度指标，评估LFT部件的热致对准误差是否在可接受范围内。在可行的情况下，可以将LFT用于非关键热路径的结构件，而保留超低膨胀材料用于光学基准面。 后加工的风险同样不可忽视。LFT部件通常以净成型方式制造，但实际装配中仍可能需要在部件上钻孔或攻丝。机械加工会切断长纤维，暴露纤维端头，在加工面附近形成性能弱化区。设计时应尽量将孔位和配合特征在模具中直接成型，减少后加工需求。 导电...
