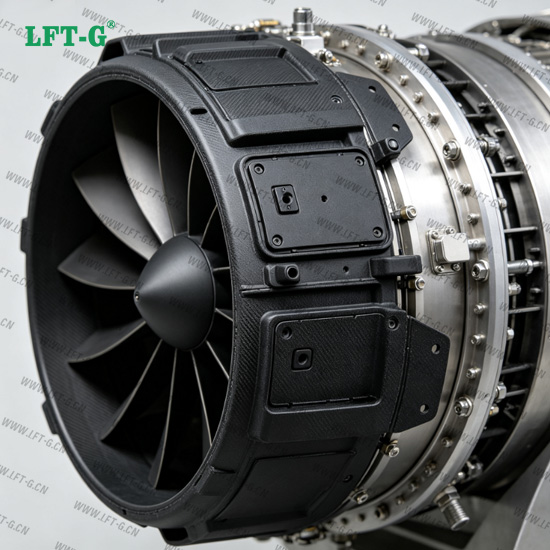

航空发动机叶片长期处于高温、高转速、强振动及复杂气动载荷的极端工况下，其材料选择历来以钛合金、镍基高温合金和陶瓷基复合材料为主流。然而，随着新一代推进系统对推重比、燃油经济性和制造成本的苛求不断提升，传统金属叶片在减重空间和工艺效率上已逼近瓶颈。与此同时，长纤维增强热塑性复合材料（LFT）凭借其优异的比强度、抗冲击韧性、设计自由度和快速成型能力，在汽车及工业结构件中获得了成熟验证。将LFT材料从地面工况推向空中动力核心，能否在叶片这一“皇冠零件”上实现可行替代，已成为工程界和学术界共同关注的前沿命题。本文立足于材料特性与叶片服役要求的交叉分析，系统评估LFT在风扇叶片、低压压气机静子叶片及部分中介机匣支撑叶片上的应用可行性，并提出涵盖材料改性、结构设计、成型工艺与验证测试的全链条方案。 一、应用环境与材料性能匹配性分析 发动机叶片按温区可分为冷端叶片（风扇、压气机前段，工作温度低于150℃）和热端叶片（涡轮及高压压气机后段，温度超过600℃）。LFT材料的基体以半结晶热塑性树脂为主，长期使用温度上限通常在120℃～180℃之间，因此其可行性应用范围明确锁定在冷端区域。在该温区内，LFT需要应对的核心挑战包括：离心载荷下的蠕变变形、外来物冲击（鸟撞、砂石）引起的分层或断裂、高周疲劳载荷下的界面脱粘，以及湿热环境导致的性能退化。 针对上述要求，现行LFT体系可通过碳纤维与玻璃纤维的混杂增强、纤维长度优化（控制在3～25 mm范围内）及基体树脂的耐温改性，使拉伸强度达到350～500 MPa，弯曲模量超过25 GPa，且蠕变应变在100℃、1000小时条件下可控制在0.3%以内。尤其重要的是，LFT的断裂延伸率通常高于2.5%，远优于热固性复合材料，这为抵抗外来物冲击提供了天然韧性储备。经过单向纤维取向控制的LFT注塑或模压层压板，其面内各向异性可通过铺层设计进行调控，从而与叶片主应力方向实现匹配。 二、可行性应用方案总体架构 本方案将LFT叶片应用分为三步走：第一步，替代金属材料制造低压压气机进口导流叶片和中间级静子叶片；第二步，延伸至风扇出口整流叶片及分流环支撑叶片；第三步，探索在风扇动叶片上的使用（需配合前缘金属包边或陶瓷防护层）。以下方案以第一步为核心展开，兼顾后两步的技术储备。 1. 材料体系设计与改性方案 基体选用高流动性、耐热氧老化的半芳香族聚酰胺或聚苯硫醚类树脂，通过反应挤出接枝极性基团，提升纤维-界面结合强度。增强体采用“碳纤维为主+玻璃纤维为辅”的混杂形式，其中碳纤维体积分数控制在35%～45%，玻璃纤维占比不超过10%，以平衡成本与刚度。纤维初始长度设定为12 mm，经专用螺杆和低剪切注嘴处理后，成品叶片中保留的平均纤维长度不低于4 mm，确保长纤维增强效应。同时添加0.5%～1.0%的纳米级热稳定剂和抗水解剂，使材料在100%相对湿度和85℃环境下放置1000小时后的拉伸强度保持率不低于85%。 2. 叶片结构拓扑优化 舍弃传统金属叶片的等厚实体截面，采用仿生空心薄壁加内部斜筋结构。利用拓扑优化算法，以质量最小化和一阶固有频率最大化作为双目标，约束最大等效应力不超过材料蠕变极限的70%。优化后叶身壁厚降至1.2～2.0 mm，内部设置X形或蜂窝状加强筋，筋条高度占叶型弦长的15%～20%。叶根采用整体式燕尾或销钉连接结构，并在叶根与轮盘接触面嵌入耐磨热塑性聚酰亚胺垫片，以减轻微动磨损。叶尖设置柔性密封齿，利用LFT的可注塑性一次性成型密封齿，无需后续机加工。 3. 成型工艺路线 鉴于叶片形状复杂且纤维取向要求高，采用“注塑-压缩”复合工艺：先通过注塑机将熔融LFT注入预成型模腔，获得接近最终形状的毛坯，同时借助流动场诱导纤维沿叶型弦向排列；随后在保压阶段施加模压二次压力，使内部气孔率降至1%以下，并进一步压实纤维骨架。对于较大尺寸的风扇叶片，则改用热压罐成型或隔膜成型，将预浸带裁剪成随形铺层，并按0°/±45°/90°顺序叠放，随后在高温高压下固结。两种工艺均需配备模内温度传感器和压力闭环控制，确保结晶度均匀，避免翘曲。 4. 连接与装配方案 LFT叶片与金属轮盘的连接是系统薄弱环节。推荐采用“金属衬套+过盈配合”方案：在叶片燕尾根部预埋带法兰的钛合金衬套，衬套与LFT之间通过注塑包覆或胶接+机械锁紧实现力传递。该衬套同时作为磨损替换件，延长叶片整体寿命。对于静子叶片，采用外环和内环的卡槽固定，卡槽内设置弹性橡胶阻尼层，以吸收叶片振动能量，降低传递到机匣的动应力。 三、关键性能验证与评估指标 可行性最终需通过逐级试验验证。方案建议按以下层级建立验证矩阵： 材料级：开展不同温度（-55℃、25℃、85℃、120℃）、不同湿度（干态、湿态）下的拉伸、压缩、剪切和三点弯曲疲劳试验，获得S-N曲线，并测定蠕变门槛应力。重点关注纤维取向对疲劳裂纹扩展速率的影响，要求100万次循环后刚度下降不超过15%。 元件级：制造典型叶型截面的试件，进行离心超转试验（转速达到设计值的120%）、鸟撞冲击试验（模拟1.8 kg鸟体以300 m/s速度撞击叶尖）以及砂石侵蚀试验（喷砂流量及角度模拟起飞滑跑工况）。要求鸟撞后叶片不断裂、不产生贯穿性裂纹，砂石侵蚀后叶型轮廓变化小于允许公差的50%。 部件级：将LFT叶片装配到真实轮盘上，在旋转试验台上进行气动加载和振动激励耦合试验，测量不同转速下的叶片变形量、阻尼比和固有频率漂移量。同时监测叶根接触压力变化，判定是否存在微动磨损引发的早期失效。 整机级：选定一台地面试验用涡扇发动机，将低压压气机前两级静子叶片替换为LFT制件，进行地面台架试车，涵盖慢车、最大推力和过渡态工况。采集排气温度、振动频谱和机匣应变，对比基线数据，评估LFT叶片对整机性能（推力、耗油率、噪声）的实际影响。 四、潜在风险与应对措施 风险首要来源于高温老化后纤维/基体界面退化，导致剩余强度裕度不足。应对策略为在叶身表面涂覆薄层陶瓷隔热涂层，并设计内部冷却通道（利用叶根引入少量二次空气流），使叶身平均温度降低30～50℃。其次，长期服役中叶片可能出现翘曲变形，从而改变叶尖间隙和级间匹配。方案要求在叶片成型后进行热循环定形处理（三次循环从室温升至130℃再冷却），并利用在线监测叶片位移传感器，一旦变形超限即提示更换。此外，LFT的导热系数仅为金属的1/100，可能导致叶片内部热梯度引发热应力，因此需在拓扑优化中引入热-力耦合约束，同时将叶身厚度分布设计为前缘较厚、尾缘渐薄，以均衡热流路径。 五、经济效益与工程周期预估 虽然LFT原材料单位体积成本高于普通铝合金，但远低于钛合金，且其成型周期短（单件注塑周期约90秒，热压罐工艺约2小时）、后续机加工量极少，总体制造成本预计较钛合金静子叶片降低40%～55%。重量方面，同等尺寸下LFT叶片比钛合金轻约50%，对应每台发动机可减重8～15公斤，按全寿命燃油节省换算，具有明显的经济回报。工程开发周期方面，从材料配方确定到完成部件级验证约需18个月，整机考核再增加12个月，整体可行性落地窗口可控制在3年内。 结语：LFT材料在发动机冷端叶片上的应用，并非简单的材料替换，而是一场涉及材料科学、结构优化、先进制造和试验力学的系统性工程革新。本文方案...

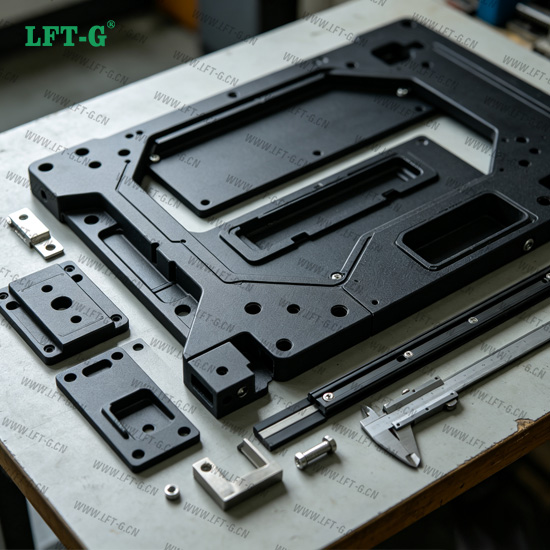

在航空制造业追求更高燃油效率、更大航程与更低运营成本的今天，结构轻量化已成为设计与工程优化的核心命题。传统金属材料虽凭借优异的强度与成熟工艺长期主导机身承力结构，但其密度瓶颈与加工复杂度日益成为技术跃升的掣肘。长纤维增强热塑性复合材料，凭借其远超常规工程塑料的比强度、优异的抗疲劳特性及热塑性树脂固有的可快速成型、可焊接回收的工艺优势，正从次承力内饰件向主承力结构件应用边界发起冲击。面对新一代飞行器对低成本、高效率、易维护的迫切需求，系统评估LFT材料在机身典型结构件上的适用性、风险与实施路径，已具备充分的现实意义与技术紧迫性。 一、 材料特性与结构件需求的匹配性分析 机身结构件，如框架、纵梁、肋板、舱门支撑臂及非加压区连接支架，其共性需求可概括为：足够静强度与刚度、良好的抗冲击韧性、长期振动环境下的抗疲劳能力、耐湿热老化性能，以及可控的阻燃与烟毒释放水平。LFT材料以连续或长玻纤、碳纤为增强相，纤维长度通常在6-25毫米，在基体内部形成三维交织网络，其拉伸模量可达15~30 GPa，冲击强度较短纤复合材料提升50%~200%，且蠕变抗性显著优于短纤体系。更重要的是，通过调整纤维含量（30%~60% wt）及铺层方向，可针对不同受力方向进行各向异性设计，使材料主刚度方向与结构主应力轨迹线重合，从而在低于金属密度（约1.2~1.6 g/cm³）的条件下，实现单位重量下的力学效率接近甚至部分超越铝合金铸件。 对于机身典型框肋类结构，LFT注塑或模压成型可一次性集成加强筋、凸台、安装孔等复杂几何特征，将原本由多个铝合金机加件、钣金件及紧固件组成的装配体整合为单一复合材料部件，不仅消除大量应力集中点，更可减少连接件数量与密封环节，从源头上降低装配公差累积和潜在腐蚀风险。 二、 关键技术挑战与应对策略 尽管性能前景可观，LFT应用于机身主承力结构仍面临三项核心挑战： 1.各向异性与失效模式可控性：纤维流动取向导致的局部强度离散，以及脆性基体在过载时的突发断裂模式，与航空结构“渐进失效、可见预警”的设计准则存在冲突。对此，建议在方案初期引入工艺-结构协同仿真，利用模流分析预测纤维取向分布，并将其映射至有限元模型中进行非线性渐进损伤评估；同时，在危险截面预设连续纤维增强嵌件或金属混合补强层，通过混合结构设计引导裂纹缓慢扩展。 2.耐环境老化与长期蠕变性能：机身服役期内需承受-55℃~85℃温度循环、高湿度及紫外辐照。LFT材料在高温高湿环境下，树脂基体塑化会导致模量下降，而纤维-基体界面水解可能削弱载荷传递效率。应对措施包括：选用低吸湿率的热塑性基体体系，并在树脂配方中添加纳米级抗水解稳定剂；对关键承载部位采用密封涂层或防潮边缘封闭处理；同时，基于时温等效原理开展加速老化试验，建立剩余强度寿命预测模型，将设计许用值取为B基准值并附加安全系数1.5~2.0。 3.连接与装配可靠性：机身结构件需通过螺栓、铆接或焊接与蒙皮、隔框等相连。LFT材料对孔边应力集中敏感，且热膨胀系数与金属差异明显。推荐方案为：采用热熔钻头或激光预处理工艺制备无毛刺、无分层的高质量安装孔；在金属-复合材料界面使用弹性垫片或胶粘剂-机械混合连接，以补偿热失配；对于可焊接热塑性体系，优先采用振动摩擦焊或红外焊接方式实现同种材料间的连续固相连接，从而避免紧固件引入的额外增重。 三、 工艺经济性与制造符合性评估 相较于热固性预浸料-热压罐工艺，LFT材料的突出优势在于成型周期极短（注塑循环可低至60~120秒），且废料可粉碎回收后与新鲜料共混使用，材料利用率超过95%。这使得中高批量（年产量500~5000件）的机身支架类零件，其单件综合成本有望较铝合金精密铸造降低20%~35%，较碳纤维预浸料铺放降低50%以上。然而，需注意LFT注塑设备的锁模力要求较高（通常需≥800吨级），且模具设计需考虑纤维取向可控的浇口位置与流道布局，前期模具投入成本约为金属压铸模的1.5~2倍，因此适宜在项目初始阶段即纳入全生命周期成本核算，优先从非主承力但结构复杂的区域（如舱门铰链臂、设备架托板）开始渐进式替代，积累工艺数据后再向地板梁、压力框肋等更高等级结构延伸。 在适航符合性方面，需依据相关航空规章中关于复合材料结构强度、耐火、耐冲击及可检查性的要求，制定完整的材料许用值测试矩阵（包括开孔拉伸/压缩、填充孔、层间剪切、冲击后压缩等），并建立等同于金属结构的损伤容限评估体系。建议与适航审查方提前沟通“积木式”验证策略，从试片级、元件级到子组件级逐级积累数据，尤其关注LFT特有的缺口敏感性和速率依赖性，确保最终取证路径清晰可信。 四、 实施路线图建议 将LFT材料导入机身结构件的可行路径可划分为三个阶段： 第一阶段（验证期）：选取非加压区、非主传力的小型对称支架（如天线支座、管路卡箍基座），采用现有注塑模具进行试制，开展为期6个月的环境与振动考核，对比实测应变与仿真预测，修正材料卡片参数。 第二阶段（过渡期）：针对舱门周围框架及内部设备支撑梁，重新设计一体化LFT构件，替换原有3~5件金属组合件，设计并制造专用模具，进行静力、疲劳及4倍安全系数极限载荷测试，同步建立维修手册中的损伤检测方法与修理容限标准。 第三阶段（推广期）：在前两阶段数据成熟基础上，将LFT应用范围扩展至货舱地板横梁、后压力框非承力肋板等区域，同时探索碳纤增强LFT配合二次模压流动控制技术，以进一步提升刚度，最终形成涵盖设计、制造、检验、维修的全流程企业规范。 结语：LFT材料在机身结构件上的应用，并非对金属的简单取代，而是一场从“等强度替换”到“结构功能一体化设计”的范式转变。其轻量化收益、工艺高效性及可回收特质，与航空业绿色低碳的发展方向高度同频。然而，我们必须清醒认识到，航空结构对安全性、可靠性和可预测性的严苛要求，决定了LFT的工程化落地必须走一条“验证先行、梯度推进”的稳健道路。通过精细的材料改性、精准的仿真预测、严谨的试验验证及创新的连接技术，完全有理由相信，LFT将在未来中短程飞行器及无人机机身结构上占据一席之地，成为金属与热固性复合材料之外的第三极选项。最终的成功，不仅取决于材料性能的突破，更取决于设计端、制造端与适航端在项目全周期内的深度协同与数据贯通。这一进程虽充满工程挑战，但其带来的结构效率革命，值得整个行业倾力投入。...

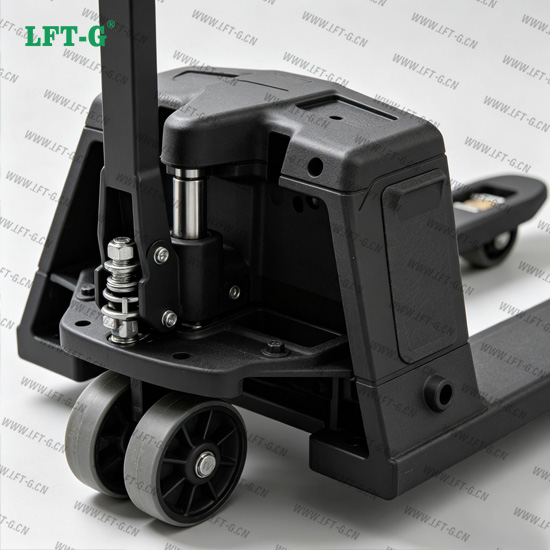

随着物流行业的快速发展与制造业转型升级的深入推进，搬运设备正面临着前所未有的性能挑战——既要承载更大的负荷，又要实现更轻的自重；既要保证长期使用的可靠性，又要兼顾生产效率与环保要求。传统的金属材料虽然强度优异，但密度大、耐腐蚀性不足、加工工艺复杂等问题日益凸显。与此同时，短纤维增强塑料虽在一定程度上实现了轻量化，却在抗冲击、抗蠕变等关键力学性能上存在明显短板。在此背景下，长纤维增强热塑性复合材料（LFT）凭借其卓越的比强度、优异的抗疲劳性能和良好的可设计性，正逐步成为“以塑代钢”的重要方向。将LFT材料引入搬运车的设计与制造，不仅有望破解传统材料的性能瓶颈，更可能为整个搬运设备行业带来一次系统性的技术升级。 一、LFT材料概述 LFT材料是将长玻璃纤维或长碳纤维（纤维长度通常保持在5毫米以上，商品化产品可达6至25毫米）与热塑性树脂（如聚丙烯PP、聚酰胺PA、聚苯硫醚PPS等）经浸润、造粒制成的高性能复合材料。与普通短纤维增强塑料（纤维长度通常小于1毫米）相比，LFT材料中的长纤维能够在树脂基体中形成连续的三维搭接网络结构，从而大幅提升材料的力学性能。数据显示，长玻纤增强塑料的抗弯模量可比短玻纤增强塑料提高2倍，冲击强度提高4倍。在碳纤维添加量仅为25%的条件下，LFT粒料的拉伸强度和弯曲强度可提升4倍，拉伸模量和弯曲模量提升10倍，抗冲击强度提升15倍。 LFT材料同时具备热塑性材料可循环、易加工的特性，可通过注塑或模压实现规模化生产，成型周期短，适配自动化生产。其密度仅为钢材的五分之一左右，轻量化效果显著。此外，LFT材料还具有优异的抗蠕变、抗疲劳性能、尺寸稳定性以及良好的耐化学腐蚀性能。这些特性使其在汽车工业、轨道交通、工程机械等领域已获得广泛应用。 二、搬运车配件应用方案 基于LFT材料的性能特点，搬运车的多个关键部件均可采用LFT材料替代传统金属或短纤维增强塑料，具体方案如下： 1.车架与底盘结构件 车架是搬运车的核心承力结构，传统上多采用钢材焊接或铸造而成。采用LFT材料制造车架，可在保证足够强度和刚性的前提下实现显著的轻量化。通过合理的结构设计和纤维取向控制，LFT车架能够满足搬运车在满载工况下的承载要求。同时，LFT材料良好的抗疲劳性能有助于延长车架在循环载荷作用下的使用寿命。对于底盘护板、电池包支架等次承力结构件，LFT材料同样具备良好的适用性。 2.传动与运动部件 搬运车的齿轮、轴承、滚轮等传动部件长期承受摩擦与负荷，对材料的耐磨性、尺寸稳定性和抗蠕变性能要求较高。以聚酰胺为基体的LFT材料（LFT-PA）因具有高承载能力和优异的耐磨性，已被证明适用于齿轮、轴承、滚轮等工业机械部件。LFT材料良好的尺寸稳定性能够保证传动部件在长期使用中保持精确的配合间隙，低蠕变特性则有助于维持部件的持久可靠性。对于液压或气动系统中的泵体、叶轮、阀座等部件，LFT材料耐化学腐蚀的特性同样具有显著优势。 3.操控与防护部件 把手、手柄、脚踏板等操控部件是操作者与搬运车交互最频繁的部位。LFT材料不仅具备足够的强度以承受操作力，还能通过模具设计实现良好的握持感和人体工程学造型，且不会像金属部件那样在寒冷或炎热环境下给操作者带来不适。外壳与护罩等防护部件则需要兼顾抗冲击与轻量化的要求——LFT材料的高抗冲击性能在此类应用中优势明显。 4.承载与周转器具 托盘和搬运箱是物流周转中的重要器具。在同等承载条件下可实现显著的减重效果，同时具有更高的弹性模量和更好的耐用性。 三、技术优势分析 将LFT材料应用于搬运车，主要可带来以下几方面的技术优势： 轻量化效益显著。 LFT材料的密度仅为钢的五分之一、铝的二分之一左右。用其替代金属部件可使搬运车实现30%至50%的减重。自重降低意味着能耗下降——对于电动搬运车而言，直接体现为续航能力的提升；对于手动搬运车而言，则体现为操作轻便性的改善。 力学性能优异。 LFT材料具有高强度、高刚性、高抗冲击性的特点。其比强度可达17.2%，远超普通铝材的9.8%。在较宽的温度范围内（-20°C至160°C）仍能保持稳定的力学性能。这意味着LFT搬运车部件能够在各种工况环境下可靠工作。 耐久性与可靠性提升。 LFT材料优异的抗蠕变、抗疲劳性能使其在长期循环载荷作用下表现出色。良好的耐化学腐蚀性能使其能够适应工业油污、潮湿等复杂工况。低吸水率则保证了部件在潮湿环境中的尺寸稳定性。 设计自由度提高。 LFT材料可通过注塑或模压工艺一次成型复杂形状的零部件。这使得原本由多个金属零件组装而成的部件可以整合为单个净成形部件，减少组装工序和连接点，既降低了装配成本，又提高了整体可靠性。 环保与可持续性。 LFT材料基于热塑性树脂，可熔融重塑，循环利用率超过95%。相比热固性复合材料，LFT材料更符合日益严格的环保法规要求。 结语：LFT材料凭借其轻质高强、抗冲击、耐疲劳、耐腐蚀、可回收等综合优势，在搬运车的车架、传动部件、操控部件、承载器具等多类配件上均展现出良好的替代可行性。它不仅能够帮助搬运车实现显著的轻量化目标，还能提升产品的可靠性、耐久性和设计灵活性，同时在全生命周期成本上具有竞争力。当然，在实际应用中仍需关注LFT材料在注塑成型过程中可能出现的纤维分散不均、制品翘曲等技术挑战，并通过优化模具设计、工艺参数和材料配方来加以解决。随着LFT材料技术的不断成熟和成本的持续优化，其在搬运设备领域的应用前景值得期待——这不仅是材料替换的简单升级，更是搬运设备从“重而强”走向“轻而强”的重要技术路径。...

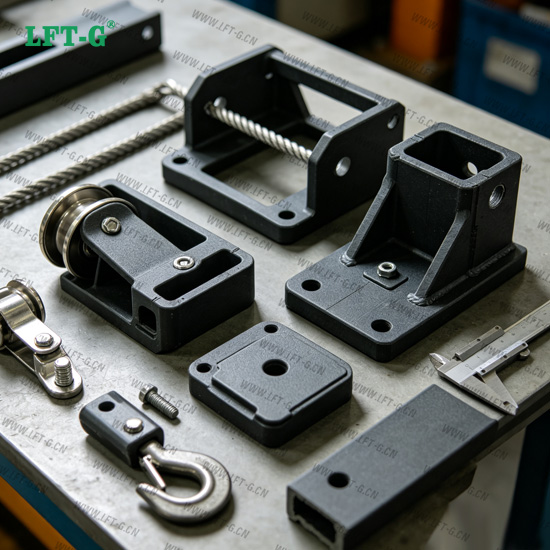

起重设备作为现代工业与工程建设不可或缺的装备，长期面临着自重与承载能力之间的根本性矛盾。传统金属材料虽然具备优异的强度和刚度，但其较高的密度带来了设备自重大、能耗高、运输安装困难等固有局限。在轻量化、绿色制造和全生命周期成本控制日益成为行业发展核心诉求的今天，寻找能够兼顾力学性能与轻量化需求的新型材料，已成为起重设备制造业的重要课题。长纤维增强热塑性复合材料（LFT）近年来凭借其出色的比强度、优异的抗疲劳性能和良好的可回收性，在汽车、轨道交通、工程机械等领域获得了广泛认可。该材料以热塑性树脂为基体，加入长度一般在6至25毫米的玻璃纤维或碳纤维制成，与传统的短纤维增强复合材料相比，长纤维能够更有效地传递应力，从而显著提升材料的力学性能和耐久性。将LFT材料引入起重设备配件制造，有望在保障设备安全可靠的前提下，实现显著的减重效果和综合经济效益。 一、LFT材料的核心优势与技术特性 LFT材料之所以具备替代金属的潜力，源于其独特的微观结构与宏观性能的协同优势。从力学性能来看，LFT中的长纤维在制品内部形成一个三维骨架结构，赋予了材料高冲击强度、优异的抗蠕变性能和良好的尺寸稳定性。与短纤维增强材料相比，LFT在注塑成型过程中纤维保留长度更长，最终制品中的力学性能衰减更小。在轻量化方面，LFT的密度约为每立方厘米1.2至1.4克，仅为钢材的五分之一左右，用其替代金属可使部件减重30%至50%。更为关键的是，LFT的比强度（强度与密度之比）可以超越部分铝合金，而比刚度（弹性模量与密度之比）则与铝合金相当。这意味着在同等重量下，LFT能够提供不逊于金属的承载能力。此外，LFT材料还具备优异的耐化学腐蚀性、良好的抗疲劳性能和极低的吸水率，能够适应起重设备在工业油污、潮湿等复杂工况下的长期运行需求。作为热塑性材料，LFT可以通过注塑、挤出、模压等工艺成型，成型周期短，且材料可熔融重塑，循环利用率超过95%，契合当前日益严格的环保法规要求。 二、LFT材料在起重设备配件中的具体应用场景 起重设备包含大量承受中等载荷、对重量和耐腐蚀性有较高要求的配件，这些配件为LFT材料的应用提供了广阔空间。 在传动与承载类配件中，滑轮、齿轮、滚筒等部件是LFT材料最具应用潜力的领域。以滑轮为例，传统的金属滑轮重量较大，且在长期运行中容易因磨损和腐蚀而影响使用寿命。采用长玻纤增强尼龙（PA-LGF）等LFT材料制造的滑轮，不仅重量显著减轻，还具备优异的耐磨性、低摩擦系数和良好的抗疲劳性能。长纤维增强尼龙材料的吸水率极低，成型部件在大气湿度变化中几乎没有尺寸变化，这对于要求高精度配合的传动部件尤为重要。齿轮和滚筒类部件同样可以受益于LFT材料的高韧性、低翘曲和耐疲劳特性，在保证传动精度的同时实现轻量化。 在结构连接与支撑类配件中，支架、支撑架、手柄、衬套等部件同样适合采用LFT材料。这些部件通常承载一定的结构载荷，但对绝对强度的要求不及主承力结构件苛刻。LFT材料的高比强度和设计灵活性使其能够在不牺牲功能的前提下大幅降低部件重量。注塑成型工艺还允许将多个金属零件整合为一个复杂的LFT整体部件，减少了焊接、钻孔、表面处理等二次加工工序，从而显著降低制造成本和装配时间。 在密封与防护类配件中，高压密封件、阀座、垫片以及钢丝绳的包壳保护套等，均可利用LFT材料优异的耐化学腐蚀性、低吸水率和良好的尺寸稳定性来提升使用寿命和可靠性。特别是在起重设备经常接触油污、水汽和各类化学介质的工况下，LFT材料相比传统金属具有天然的抗腐蚀优势，能够有效减少因腐蚀导致的维护和更换成本。 三、技术经济性与实施可行性分析 从技术可行性来看，LFT材料在力学性能上已经能够满足起重设备大量配件的使用要求。通过选择不同的基体树脂（如聚丙烯PP、尼龙PA、聚苯硫醚PPS、聚醚醚酮PEEK等）和纤维类型（玻璃纤维或碳纤维），以及调整纤维含量（一般为20%至60%），可以根据具体配件的受力工况、温度要求和环境条件进行针对性选型。需要注意的是，LFT材料在极端高负荷、持续高温等严苛工况下，其性能可能仍不及优质金属材料。因此，在实施材料替代之前，必须对具体部件进行详细的受力分析、疲劳寿命评估和环境适应性测试。 从经济可行性来看，LFT材料虽然原材料成本可能高于普通钢材，但其综合制造成本具有显著优势。一方面，注塑成型工艺周期短，适合自动化批量生产，生产效率远高于金属的铸造、锻造或机械加工。另一方面，LFT部件通常无需二次加工，减少了焊接、钻孔、表面处理等工序，进一步降低了人工和设备的投入。此外，部件重量的减轻还能降低起重设备运行过程中的能耗，延长相关传动部件和行走机构的使用寿命，从而在全生命周期内产生可观的经济回报。 四、实施路径与关键注意事项 将LFT材料成功应用于起重设备配件，建议遵循以下实施路径：首先，对目标配件进行系统的工况分析和性能需求梳理，明确载荷谱、温度范围、腐蚀环境等关键参数；其次，根据需求选择合适的LFT材料体系，必要时可通过试制样件进行力学性能验证和疲劳测试；再次，进行面向注塑成型的产品结构优化设计，充分利用LFT材料的设计自由度，通过加筋、壁厚优化等方式弥补材料绝对模量相对金属偏低的不足；最后，建立完整的质量控制体系和检测标准，确保批量生产的一致性和可靠性。 在实施过程中需要特别关注以下几点：一是LFT材料的各向异性问题，纤维在流动方向上的取向会影响部件不同方向的力学性能，需在模具设计和工艺参数设置中加以考虑；二是LFT部件与金属部件的连接方式，需要设计合理的螺纹嵌件、卡扣或粘接结构；三是在高温或紫外线下长期使用的场合，需选用耐候性更好的基体树脂或添加相应的稳定剂。 结语：LFT材料以其优异的比强度、良好的抗疲劳性能、出色的耐腐蚀性和显著的轻量化效果，为起重设备配件的材料升级提供了一条切实可行的技术路径。从滑轮、齿轮等传动部件到支架、手柄等结构连接件，LFT材料已在多个维度展现出替代传统金属的潜力。当然，材料替代并非简单的“以塑代钢”，而是一项涉及材料选型、结构优化、工艺开发和性能验证的系统工程。只有在充分理解LFT材料特性、准确把握配件工况需求的基础上，通过科学的设计和严谨的验证，才能实现轻量化与可靠性、经济性的统一。随着材料技术的不断进步和工程经验的持续积累，LFT材料在起重设备领域的应用必将从局部配件拓展到更广泛的结构部件，为起重设备制造业的绿色转型和高质量发展注入新的动能。...

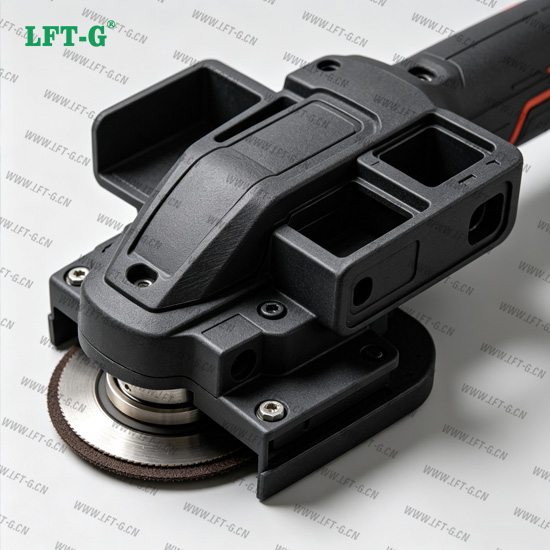

随着电动工具行业对轻量化、高性能和成本效益的追求日益深入，材料创新已成为产品升级的核心驱动力之一。打磨机作为一类高频使用、工况严苛的电动工具，其部件长期承受振动、冲击、摩擦及温升等多重载荷，对材料的强度、刚性和耐久性提出了较高要求。传统上，打磨机的外壳、支架、齿轮等关键部件多采用金属材料（如铸铝、钢材）制造，虽能满足性能需求，但也带来了整机重量偏大、加工工序复杂、耐腐蚀性不足等问题。 长纤维增强热塑性塑料（LFT）的出现，为这一困境提供了新的解决思路。LFT材料通过在热塑性树脂基体中引入长度6至25毫米的长玻璃纤维或碳纤维，形成三维网络状增强结构，其力学性能远超短纤维增强塑料，部分性能可与金属比肩。同时，LFT材料保留了热塑性塑料良好的加工成型性，可通过注塑工艺实现复杂结构件的一体化成型。近年来，LFT材料已在汽车、电子电器、机械机电等领域取得广泛应用。本文旨在系统论证LFT材料在打磨机各部件上的应用可行性，为相关产品的材料升级提供参考。 一、LFT材料的性能特点 LFT材料的核心优势源于其较长的纤维保留长度。与短纤维增强塑料（纤维长度通常小于1mm）不同，LFT材料在注塑成型后仍能保留4mm以上的纤维长度。这一结构特征赋予了LFT材料一系列突出的性能： 力学性能优异。LFT材料具有高的比强度、高刚性、高抗冲击性，其拉伸强度和弯曲强度显著优于普通工程塑料。以长玻纤增强尼龙为例，其拉伸强度可达170MPa以上，弯曲强度可达270MPa。 耐疲劳与抗蠕变性能突出。LFT材料在120℃时的高温疲劳强度是普通玻纤增强PP的2倍，甚至优于以耐热性著称的玻纤增强尼龙。同时，LFT材料具有极好的抗蠕变性能和低翘曲性，能够在长期载荷作用下保持尺寸稳定。 耐热性满足电动工具需求。LFT材料的热变形温度可根据配方调整，长玻纤含量在20%-60%时，热变形温度可达147℃以上。部分LFT材料的热变形温度可达180℃-250℃，能够满足打磨机工作时产生的温升要求。 轻量化优势显著。LFT材料密度远低于金属，以替代铸铝为例，LFT材料可使部件重量减轻近40%。 耐腐蚀与耐老化。LFT材料对润滑油、化学品等具有良好的耐受性，且耐老化性能优异。 二、可应用LFT材料替代的打磨机部件 1.机身外壳与电机外壳 打磨机的外壳是整机中体积最大、重量占比最高的部件之一，也是LFT材料最具应用潜力的领域。传统金属外壳虽然强度高，但加工工序多、重量大、导热快（高温时易烫手）。LFT材料用于外壳制造，可带来多重收益：其一，显著降低整机重量，减轻操作者长时间手持作业的疲劳感；其二，LFT材料的低导热性可提供更好的隔热效果，避免高温传导至握持部位；其三，注塑成型工艺可实现外壳的一体化设计，减少螺钉、卡扣等连接件的使用，简化装配流程。目前，LFT材料已广泛应用于电动工具外壳、水泵外壳等领域。在实际应用中，可根据外壳不同部位的受力特点选择不同纤维含量和树脂基体的LFT材料——受力较大的部位采用高纤维含量配方，外观面则选用流动性好、表面光泽度高的牌号。 2.手柄与握持部件 打磨机的手柄是操作者与工具直接接触的部件，其舒适性、防滑性和隔热性直接影响使用体验。传统金属手柄往往需要二次包覆橡胶或塑料来提升握持感，增加了工序和成本。LFT材料可直接注塑成型为符合人体工学的复杂曲面手柄，一次成型即可获得所需的形状和表面质感。同时，LFT材料的低导热性能有效阻隔电机运转产生的热量传递至手柄表面，提升操作安全性。此外，LFT材料良好的尺寸稳定性和低翘曲性确保了手柄在长期使用中不会因蠕变而产生松动或变形。 3.电机支架与支撑结构 电机支架是打磨机内部承担核心载荷的部件之一，需要支撑电机运转产生的持续振动和扭矩，同时承受一定的静态负荷。这一应用场景已有成功的工程实践可供借鉴——有企业将电机支撑轭从铸铝转换为长玻璃纤维热塑性塑料，该支撑结构需承受高达25磅的电机重量，并在高振动和腐蚀性化学品环境中保持可靠性能。经过重新设计和测试，LFT材料方案通过了模拟50万次使用周期的严苛测试。这一案例充分证明，LFT材料完全具备替代金属制造打磨机电机支架等承力结构件的能力。LFT材料制成的支架比铸铝轻近40%，同时注塑成型可实现更快的单步生产，有效降低综合成本。 4.齿轮、涡轮与传动部件 打磨机的传动系统包含齿轮、涡轮、凸轮、轴承等部件，这些部件在工作过程中承受较高的接触应力和摩擦磨损。LFT材料凭借其优异的耐磨性、高刚性和耐疲劳性能，在这一领域同样具有应用潜力。长纤维增强尼龙等LFT材料已在机械齿轮、电动工具齿轮箱等领域得到应用。需要注意的是，对于承受极高接触应力的主传动齿轮，可能仍需采用金属材料或对LFT齿轮进行专门的齿面强化设计；但对于辅助传动齿轮、调速机构中的小型齿轮以及轴承、衬套等部件，LFT材料是理想的轻量化替代方案。 5.风机叶片与叶轮 打磨机内部的冷却风扇（风机叶片）负责电机散热，其工作转速高、对动平衡要求严格。金属叶片重量大、惯性大，不利于快速启停和转速控制。LFT材料密度低、刚性好，制成的叶片重量轻、转动惯量小，有助于提升电机的响应速度和能效。同时，LFT材料良好的耐疲劳性能确保了叶片在长期高速旋转中不会因疲劳而产生裂纹或断裂。 6.开关支架与内部支架 打磨机内部的开关支架、线束固定支架等辅助结构件，虽不直接承受主载荷，但对尺寸精度和长期稳定性有一定要求。LFT材料良好的尺寸稳定性和低翘曲性使其非常适合这类部件的制造。通过注塑成型一体化设计，还可将多个支架功能集成于一个零件，进一步减少零件数量和装配工时。 三、实施建议与技术要点 在将LFT材料应用于打磨机部件时，以下几个方面值得重点关注： 选材需因部件而异。不同部件对材料的性能要求不同，应根据具体工况选择合适的LFT牌号。例如，外壳和手柄可选用长玻纤增强PP，兼顾性能与成本；电机支架和齿轮等承力部件宜选用长玻纤增强尼龙（PA6或PA66），利用其更高的强度和耐热性；对刚性要求极高的场合可考虑长碳纤增强牌号。 重视结构重新设计。LFT材料的替代不是简单的“以塑代钢”材料置换，而应结合注塑成型工艺特点对部件结构进行重新设计。例如，合理布置加强筋以提升刚性，避免尖锐拐角以减少应力集中，优化壁厚分布以控制翘曲等。 关注耐温性能验证。打磨机工作时内部温度较高，需确保所选LFT材料的热变形温度高于实际工作温度。可通过实际样件测试验证材料在温升条件下的性能表现。 充分利用一体化设计优势。LFT注塑成型可将多个金属零件集成为一个塑料零件，减少装配工序和连接件数量，这是LFT方案相比金属方案的重要成本优势。 进行充分的测试验证。建议在量产前进行完整的物理原型测试，包括振动测试、疲劳测试、跌落测试和高低温循环测试等，确保LFT部件在实际使用工况下的可靠性和耐久性。 综上所述，LFT材料凭借其高强度、高刚性、优异的耐疲劳性能、良好的耐热性以及显著的轻量化优势，在打磨机的多个部件上均具备切实可行的替代应用前景。从机身外壳、手柄到电机支架、齿轮传动，LFT材料已在相关领域积累了丰富的应用经验和成功的工程案例。通过合理的选材设计、结构优化和充分的测试验证，LFT材料完全能够在保证甚至提升打磨机性能的前提下，实现整机的轻量化、降本增...

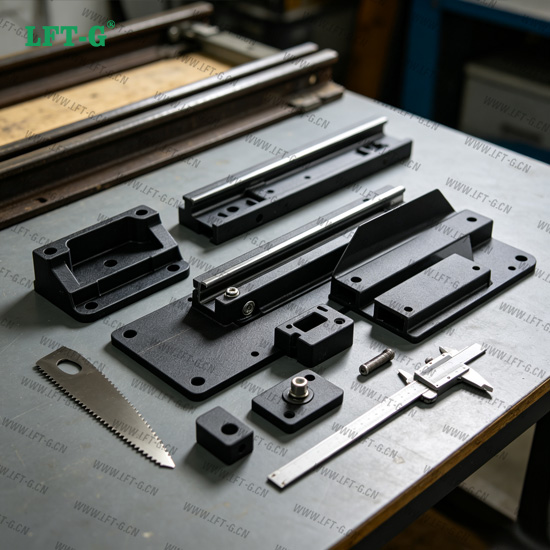

锯轨机作为铁路线路维护与施工中的关键设备，长期承担着钢轨切割的重任，其作业环境恶劣、工况复杂，对设备的强度、刚性、抗冲击性以及轻量化水平均提出了严苛要求。当前，锯轨机的摆臂、切割臂、皮带轮、电机座等核心部件普遍采用铸造铝合金结构。铸造铝合金虽然在减重方面相较于传统钢材有一定优势，但其比强度有限、抗疲劳性能不足、加工工艺复杂等问题，制约了设备性能的进一步提升。近年来，长纤维增强热塑性复合材料（LFT）作为一种新型高性能材料，凭借其高强度、高刚性、优异的抗冲击性和突出的轻量化潜力，已在汽车、电动工具、轨道交通、航空航天等领域获得广泛应用。将LFT材料引入锯轨机的结构件制造中，有望在保证甚至提升力学性能的前提下，进一步减轻设备重量、简化制造工艺、延长使用寿命，为锯轨机的设计与升级开辟新的技术路径。 一、LFT材料的技术特性与性能优势 LFT材料是20世纪90年代逐渐发展起来的一种新型纤维增强树脂基复合材料，通常以玻璃纤维或碳纤维为增强材料，以热塑性树脂为基体，纤维长度一般在6至25毫米之间。与传统的短纤维增强热塑性塑料（纤维长度通常不足1毫米）相比，LFT材料在力学性能上实现了质的飞跃。数据显示，在碳纤维添加量仅为25%的条件下，LFT材料的拉伸强度和弯曲强度可提升4倍，拉伸模量和弯曲模量提升10倍，抗冲击强度提升15倍。这种性能的跨越式提升，使得LFT材料具备了替代金属结构件的技术基础。 在与金属材料的对比中，LFT材料的优势尤为突出。一般铝材的比强度约为9.8%，而LFT材料的比强度高达17.2%，这意味着在同等重量下，LFT材料能够承受更高的载荷。此外，LFT材料还具有成型收缩率低、抗蠕变性能优异、抗疲劳性能突出、尺寸稳定性好等特点。这些特性对于锯轨机这类需要长期在高频振动和交变载荷下工作的设备而言，具有极高的工程价值。值得一提的是，LFT材料还具备可回收再利用的环保特性，符合当前绿色制造的发展趋势。 二、锯轨机适用部件的具体替代方案 基于LFT材料的性能特点以及锯轨机各部件的功能需求，以下部件具备较高的替代可行性： 机架与机身外壳是锯轨机的基础承载结构，承担着支撑和保护内部机构的作用。该部件对材料的强度和刚性有较高要求，同时其体积和重量对整机便携性影响显著。LFT材料已在电动工具外壳等领域积累了成熟的应用经验，将其应用于锯轨机机身，可在保证结构强度的前提下显著降低重量，同时注塑成型工艺可实现复杂结构的一次成型，减少焊接和装配工序。 摆臂与切割臂是锯轨机中最关键的承力和活动部件，在工作过程中承受着巨大的切削反力和持续的交变载荷。当前普遍采用铸造铝合金制造。LFT材料凭借其优异的抗疲劳性能和抗蠕变性能，能够更好地应对长期高频振动的工作环境。同时，其高出铝合金近一倍的比强度，意味着在同等承载能力下可实现更轻的结构设计，使操作者搬运和操作设备时更加省力。 电机座需承受电机运转时产生的持续振动和扭矩载荷。已有成熟案例表明，电机支撑件可以从铸铝成功转换为LFT材料。该应用验证了LFT材料在电机承载部件上的可靠性，为锯轨机电机座的材料替代提供了直接的技术参照。 皮带轮作为高速旋转的传动部件，对材料的尺寸稳定性和耐磨性有较高要求。LFT材料具有良好的尺寸稳定性和耐磨耗性能，加之其成型收缩率低的特性，能够保证皮带轮在高转速下的精度保持和长期耐用性。 防护罩与盖板主要起安全防护作用，需要具备良好的抗冲击性能。LFT材料优异的抗冲击特性使其成为此类部件的理想选择，在保证防护效果的同时可实现大幅减重。 装夹机构部件与手柄提手等辅助部件，可利用LFT材料质轻、手感好、设计自由度高的特点进行优化。其中装夹机构虽非主要受力件，但仍需具备一定的强度储备，LFT材料完全能够满足这一要求。 三、工艺可行性与经济性分析 从制造工艺角度看，LFT材料主要采用注塑成型工艺，能够实现复杂结构部件的一次性成型。相较于铸造铝合金需要经过熔炼、浇铸、热处理、机械加工等多道工序，LFT注塑成型大幅减少了零件数量和后续加工环节。这种工艺简化不仅缩短了生产周期，还降低了制造成本。LFT的部件加工设备如注塑机、模具等，相比昂贵的金属铸造设备和模具，其投入成本更低，尤其在生产批量适中的情况下，LFT体现出更为优异的经济性。 此外，LFT材料对形体设计的自由度较高，设计师可以通过优化部件几何结构来实现更好的应力分布和更轻的重量，这是金属铸造工艺难以比拟的优势。 综上所述，LFT材料以其高强度、高刚性、优异的抗冲击和抗疲劳性能，以及突出的轻量化潜力，为锯轨机的材料升级提供了切实可行的技术方案。从机架、摆臂、切割臂到电机座、皮带轮，锯轨机中大量使用铸造铝合金的结构件均具备被LFT材料替代的技术基础。实际应用案例已证明LFT材料在电机承载部件和电动工具结构件上的可靠性，其在轨道交通领域的应用也日益广泛。可以预见，随着LFT材料技术的不断成熟和成本的进一步优化，将其引入锯轨机的设计与制造中，不仅能够有效减轻设备重量、提升操作便捷性，还能改善部件的抗疲劳性能和尺寸稳定性，延长设备使用寿命，同时简化制造工艺、降低生产成本。这对于推动锯轨机乃至更广泛的铁路养护设备向轻量化、高性能化方向发展，具有重要的工程实践意义和广阔的应用前景。...
