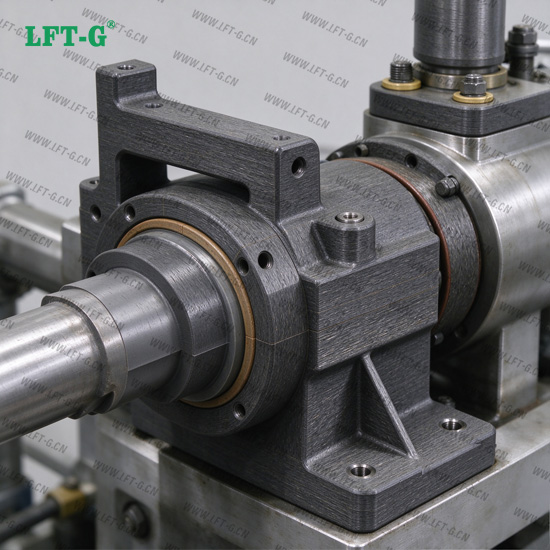

PVC挤出机长期在高腐蚀、高磨损的工况下运行。聚氯乙烯在加工过程中受热分解释放氯化氢气体，对金属部件形成持续的酸性侵蚀，而物料中的填充料和增强组分则对螺杆、机筒等核心部件施加严重的磨料磨损。为应对这一挑战，行业内长期依赖双金属合金堆焊、镍基合金涂层等金属表面强化方案。然而，这些方案虽然有效，却使设备始终背负着沉重的金属结构——支架、护罩、冷却管路固定件等大量辅助结构件以铸铁或铸铝制造，既增加了整机重量，也面临着潮湿冷却环境下的锈蚀问题。近年来，长纤维增强热塑性塑料（LFT）以其高比强度、优异的抗冲击韧性、良好的耐化学腐蚀性和显著的减重潜力，在汽车、新能源装备等领域迅速替代金属结构件，积累了丰富的工程验证经验。这自然引出一个值得认真探讨的命题：LFT材料能否在PVC挤出机上找到适合的应用场景，替代部分金属配件，从而实现设备的轻量化和耐腐蚀性提升？ 答案是肯定的，但前提是必须严格界定替代的边界。LFT的核心价值在于替代辅助结构件，而非挑战核心功能部件。以下从材料性能、适用配件、边界条件三个层面展开分析。 一、LFT材料的核心性能优势 LFT材料由热塑性聚合物基体与长度通常在6至25毫米之间的长玻璃纤维复合而成。相较于传统的短纤维增强塑料，长纤维在基体中形成的三维网络结构使材料的抗弯模量提高约两倍，冲击强度提高约四倍，同时具备优异的耐磨和耐疲劳性能。这种纤维网络还赋予了LFT更为各向同性的力学行为，其剪切强度比传统增强塑料高出30%至50%，意味着在复杂受力条件下，LFT制件不易出现因纤维取向单一而导致的层间失效。 在耐化学腐蚀方面，LFT表现同样突出。以尼龙基LFT为例，其能够抵抗酸、碱、大多数无机盐水溶液以及卤代烃、酯、酮等介质的腐蚀。这一耐腐蚀特性主要由基体聚合物的化学稳定性决定，玻璃纤维的加入并不削弱基体的耐化学性。对于PVC挤出机所处的潮湿冷却环境和微量酸性气体氛围，LFT制件具有天然的耐受能力。 热性能方面，LFT材料的热变形温度因基体和纤维含量的不同而有较大差异。聚丙烯基LFT的热变形温度通常在147℃至165℃之间，聚酰胺基LFT则可达到更高水平。这要求在实际应用中根据配件所处的温度区域选择合适基体，避免在热辐射较强的区域使用热变形温度不足的牌号。 密度是LFT替代金属的最直接优势。LFT材料的密度一般在1.1至1.7克每立方厘米之间，相比钢材低约75%，相比铝合金低约25%。在汽车行业，LFT替代钢制前端模块可实现40%的总减重，替代铝制结构件也可实现约45%的减重效果。挤出机的辅助结构件虽然单件重量不及汽车部件，但数量众多，累积减重效益同样可观。 二、适合采用LFT替代的配件类型 基于上述材料特性，PVC挤出机上以下几类配件具备较高的LFT替代可行性。 传动与支撑结构件是首要目标。电机支撑轭、联轴器护罩、减速箱外部支架等部件不直接接触PVC熔体，主要承受静态或低频率的结构载荷。LFT材料的高弯曲模量和低蠕变特性使其能够胜任此类支撑功能。在实际工程中，LFT已成功用于替代压铸铝制造办公椅底座和桌架支撑等结构件，证明了其在中等载荷支撑应用中的可靠性。将这一经验迁移到挤出机的电机支撑或底座连接件上，技术路径是清晰的。 冷却系统的管路固定件是另一个值得关注的替代方向。PVC挤出机的机筒外部通常嵌入螺旋冷却水管，并配有铸铝加热器，冷却水管需要大量卡箍和支架进行固定。这些部件长期处于潮湿环境中，金属件容易锈蚀，而LFT材料的耐腐蚀特性可以有效解决这一问题。同时，LFT制件可以通过注塑成型直接一体成型复杂的卡箍结构，减少零件数量和装配工序。 电气控制柜的安装支架和线缆桥架同样适合LFT替代。这类部件对强度要求不高，但对绝缘性能和耐腐蚀性有明确需求。LFT材料本身具有良好的电气绝缘性，且不受冷却水飞溅的影响，是替代金属镀锌支架的理想选择。 外部防护罩和盖板也具备替代潜力。挤出机传动侧的防护罩、齿轮箱观察盖板等部件，目前多采用钢板或铝板制造。LFT材料的高冲击韧性使其在受到意外碰撞时不会产生永久变形，同时注塑工艺可以实现复杂的曲面和加强筋结构，在保证刚度的前提下进一步减薄壁厚。 三、需要严格规避或审慎评估的配件 LFT材料的替代能力有其明确的物理边界，以下配件不应纳入替代范围。 螺杆和机筒是必须排除的选项。PVC加工中释放的氯化氢气体对金属的腐蚀问题固然存在，但LFT材料面临的是完全不同层面的挑战——螺杆在旋转过程中承受的是高频率的剪切应力和弯曲疲劳载荷，同时还要抵抗物料中填充颗粒的持续磨料磨损。LFT虽然具备一定的耐磨性，但其耐磨机理是基于聚合物基体对纤维的包裹和分散载荷，与金属的硬质表面抗磨机理有着本质区别。在PVC挤出机螺杆的高负荷连续运转条件下，LFT制件会因纤维与基体界面处的疲劳失效而迅速劣化。目前螺杆和机筒的耐磨耐蚀方案仍应立足于双金属合金或镍基合金涂层技术。 模头与口模同样不适用。这些部件在高温高压下工作，对尺寸精度和热稳定性要求极高。尽管部分LFT牌号的热变形温度可达到200℃以上，但在长期高温载荷下的蠕变行为仍然难以满足模头对流道尺寸稳定性的严苛要求。此外，模头流道表面需要镜面级抛光，LFT材料中的玻璃纤维在注塑成型后不可避免地暴露于表面，无法达到所需的表面光洁度。 齿轮箱内部的高负载传动件也不适合LFT替代。齿轮和轴承需要承受极高的接触应力和疲劳循环，LFT材料的疲劳强度虽然优于普通塑料，但与经过渗碳淬火处理的合金钢相比仍有数量级的差距。 加热器附近的金属构件需要个案评估。靠近铸铝加热器的支撑件和紧固件所处温度可能超过LFT材料的热变形温度，在选材时必须确认实际工作温度，并留出足够的安全余量。 结语：LFT材料在PVC挤出机上的可行性应用，本质上是一次“定位精准的局部替代”而非“全面替换”。它的价值不在于挑战螺杆、机筒、模头这些核心功能部件的地位，而在于为设备上大量“沉默的金属件”——那些支撑、固定、防护、连接用的结构件——提供一种更轻、更耐蚀、更易于成型的一体化替代方案。这些配件虽然不直接参与物料的塑化和输送，但它们的存在方式深刻影响着设备的整机重量、维护周期和长期运行可靠性。采用LFT替代这些辅助结构件，可以在不触碰工艺核心的前提下，实现设备减重、消除锈蚀隐患、简化装配流程等多重收益。当然，每一个具体的替代决策都需要基于配件所处的工作温度、载荷类型、接触介质和精度要求进行分级评估，在材料性能与工程需求之间找到最优的匹配点。对于PVC挤出机制造商而言，率先在辅助结构件上完成LFT材料的工程验证和标准化设计，将是在设备轻量化和耐腐蚀性竞争中取得先机的务实路径。...

不溶性微粒分析仪是制药、医疗器械和精细化工领域质量控制的关键设备，其检测精度直接关系到注射剂、眼用制剂等产品的安全性。仪器的性能表现，归根结底取决于材料体系的匹配程度——既需要与样品接触的部件具备极致的化学惰性和尺寸精度，又要求非接液的结构件在长期运行中保持刚性与稳定。当前，仪器在结构件层面普遍依赖金属钣金和传统短纤维增强塑料，前者带来重量和加工成本的压力，后者在刚度、抗蠕变和耐疲劳方面存在明显局限。长纤维增强热塑性复合材料（LFT）的出现，为这一矛盾的破解提供了新思路。LFT材料凭借纤维在制品内部形成的三维网络结构，在强度、抗冲击、抗蠕变和尺寸稳定性等方面较传统短纤维材料实现了显著跃升，其比强度可与铝合金相当甚至超越，同时保留了热塑性材料可注塑成型、可回收的优势。这意味着一部分过去不得不由金属承担的结构性功能，现在有可能通过LFT材料以更轻、更高效的方式实现。但这一替代的可行边界在哪里、需要满足哪些工程条件，需要结合仪器的具体结构和工作环境进行系统分析。 一、仪器的材料需求分析：接液与非接液的严格区分 理解LFT材料的应用潜力，首先需要厘清不溶性微粒分析仪的材料使用逻辑。仪器的核心检测流路——包括进样狭缝、流通池、注射泵、管路和接头——必须使用具有极致化学惰性的材料。这些部件直接接触有机溶剂、油基质、酸碱溶液和高纯度水，任何微量的溶出或颗粒脱落都会直接污染检测结果，造成假阳性。因此，接液部件的标准材料是合成石英、PTFE、PFA、PCTFE以及316L不锈钢，这些材料经过了长期的验证，在化学兼容性和颗粒释放控制方面具有不可替代的地位。LFT材料尽管在力学性能上表现出色，但其热塑性基体在长期接触强极性有机溶剂时仍存在溶胀或析出的潜在风险，因此不适合替代任何与样品直接接触的流路部件。 然而，仪器中大量存在的非接液结构件——外壳、框架、支撑座、传动组件、夹具、托盘和防护罩——对材料的要求集中在力学承载、尺寸稳定、耐环境老化和加工经济性上，而非极致的化学惰性。这正是LFT材料可以发挥优势的领域。 二、LFT材料的性能优势与替代的工程逻辑 LFT材料替代金属和短纤维塑料的核心依据，来自其独特的纤维保留机制。在常规短纤维增强塑料中，纤维长度通常不足1毫米，注塑过程中纤维进一步断裂，最终制品中的纤维长度往往不足零点几毫米，增强效率有限。LFT则通过特殊的拉挤浸渍工艺，将纤维长度保持在6-25毫米量级，注塑后制品内部仍能保留足够的长径比，形成有效的三维增强网络。这一结构差异带来的性能提升是实质性的：长纤维在基体中起到了桥接和阻止微裂纹扩展的作用，使抗冲击性能可达到短纤维制品的数倍；纤维网络对聚合物链段运动的约束显著提高了抗蠕变能力，使部件在长期承载下保持尺寸稳定；同时，长纤维的取向和分布使材料在宽广的温度范围内维持较高的弹性模量和强度。 从替代金属的角度看，LFT材料的密度通常在1.2至1.6 g/cm³之间，而铝合金约为2.7 g/cm³，同等结构功能下可实现百分之三十至五十的减重。这一减重效果在仪器内部支撑框架和运动部件上的意义不仅在于轻量化本身——更低的运动惯量意味着自动进样机构的启停更加平稳，定位精度更容易保证，同时减少了电机负载和振动传递，对光学检测系统的稳定性产生间接的正向影响。 在化学耐受性方面，LFT材料的表现取决于基体树脂的选择。以聚苯硫醚（PPS）为基体的LFT材料对酸、碱和有机溶剂具有出色的耐受性，吸水率低于百分之零点零五，热变形温度可达二百二十摄氏度以上，同时具备固有的UL94 V-0阻燃等级。聚酰胺66（PA66）基体的LFT材料对酸、碱、卤代烃、酯类和酮类有良好的抵抗能力，但在酚类和甲酸等强极性溶剂中存在溶解风险。这意味着在仪器的非接液区域，如果存在溶剂蒸气暴露的可能，PA66基体需要谨慎评估，而PPS基体则提供了更宽的化学安全边界。 三、可替代部件的系统识别与应用场景 基于上述性能匹配逻辑，以下结构件类别具备LFT替代的工程可行性。 仪器外壳与底座。这类部件承担防护、支撑和外观功能，对化学惰性要求低，但对刚性、抗冲击和尺寸稳定性要求较高。金属钣金外壳的优势在于刚性和屏蔽性能，劣势在于重量、加工工序多以及边角处理成本。LFT注塑外壳可以实现一体化成型，将安装凸台、卡扣、加强筋与主体结构一次成型，减少零件数量和装配工序。长纤维增强带来的高刚性可以保证大面积面板在长期使用中不产生可见翘曲，而抗冲击性能的改善则提高了仪器在搬运和意外碰撞中的结构完整性。 内部支撑框架与安装支架。不溶性微粒分析仪内部需要精确固定光学系统、注射泵、电路板和多路阀等组件，支架的尺寸稳定性直接关系到光路对准和流路密封的可靠性。传统短纤维增强塑料支架在长期承载和环境温度波动下容易发生缓慢蠕变，导致光学元件位置漂移。LFT材料的抗蠕变特性使其在持续载荷下保持几何精度，而低线性膨胀系数则减小了温度变化引起的对准偏差。对于承载光学透镜座或激光器支架的部件，LFT的高刚性和低翘曲特性尤其具有吸引力。 自动进样机构的传动与承载部件。自动进样器中的机械臂、齿轮、齿条和滑轨安装座是LFT材料在医疗器械领域已被验证的典型应用场景。这些部件需要承受反复的启停载荷和摩擦磨损，对材料的抗疲劳性和耐磨性有明确要求。长纤维增强结构在疲劳载荷下表现优于短纤维材料，其耐疲劳强度可与铸造铝合金相媲美。同时，LFT材料固有的自润滑倾向和可添加固体润滑剂（如二硫化钼）的改性空间，使其在轻载传动副中具备替代部分金属零件的潜力。 样品瓶夹具、托盘与定位件。这类部件不接触样品液体，但需要耐受实验室环境中的溶剂蒸气和清洁剂的反复擦拭。以PPS为基体的LFT材料在此场景下具有明显的化学耐受优势。高刚性确保了夹持力的稳定传递和定位精度，而注塑成型可以方便地实现复杂的夹持曲面和防滑纹理，这是金属加工难以经济实现的。 泵体防护罩与电机安装座。高压注射泵是仪器的核心动力部件，其外部防护罩和安装座不接触流动相，但对振动隔离和电气绝缘有一定要求。LFT材料的高阻尼特性和可调的电绝缘性能使其适用于此类功能结构件，同时其阻燃品级可以满足实验室设备的安全规范。 四、实施路径与关键验证要点 将LFT材料的替代方案从可行性判断推向工程落地，需要遵循分阶段验证的路径。 第一阶段：材料筛选与基础性能确认。根据目标部件的实际服役条件——包括承载类型、环境温度范围、可能的化学暴露种类和浓度——选定基体树脂和纤维类型。对于暴露于宽泛有机溶剂蒸气的部件，优先考虑PPS基LFT；对于以力学承载为主且化学暴露风险较低的部件，PA66基LFT在成本和加工性上更具优势。碳纤维增强LFT在刚性和尺寸稳定性上优于玻璃纤维体系，但成本更高，适合对重量或精度有严格要求的部件。本阶段需要获取候选材料的拉伸强度、弯曲模量、缺口冲击强度、热变形温度和线性膨胀系数等基础数据。 第二阶段：功能样件试制与台架验证。按照目标部件的实际几何形状进行注塑试制，重点关注纤维在复杂流道中的取向分布是否均匀，以及熔接痕区域的强度是否满足要求。LFT注塑件在熔接痕处的纤维取向往往不利于承载，需要通过浇口位置优化和模流分析加以控制。台架验证应模拟实际工况的载荷谱和环境条件，测试项目至少包括静态承载变形量、循环载荷下的疲劳寿命、温...

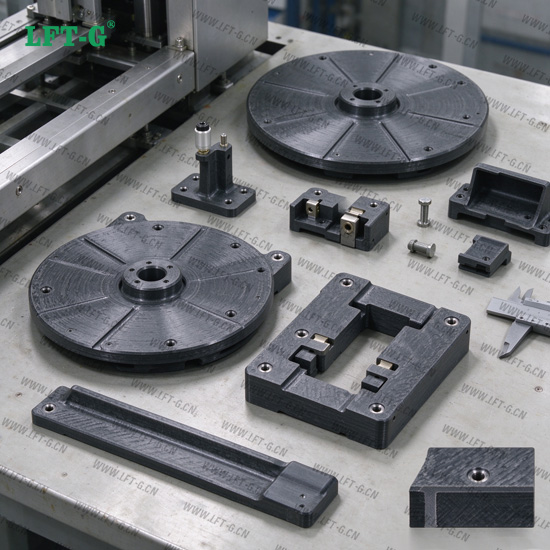

在制药行业无菌制剂的生产链条中，灯检检漏一体机承担着产品出厂前最后一道质量屏障的角色。它需要在极短的检测周期内，同步完成可见异物识别与容器密封完整性判断，对设备的运动精度、结构稳定性和长期运行可靠性提出了极为苛刻的要求。长期以来，这类设备的核心结构件多依赖不锈钢和铝合金等金属材料，以满足高强度、高刚性和耐磨损的工程需求。然而，金属材料带来的设备重量大、转动惯量高、加工周期长以及耐化学腐蚀能力有限等问题，正日益成为制约设备性能进一步提升的瓶颈。与此同时，长纤维增强热塑性复合材料（LFT）作为一种新型轻量化工程材料，凭借其高强度、高刚性、优异的抗冲击和抗蠕变性能，已在汽车、医疗器械等领域展现出替代传统金属结构件的成熟能力。将LFT材料引入灯检检漏一体机的部分配件制造，有望在不牺牲设备性能的前提下，实现减重降惯、延长维护周期、提升耐腐蚀性等多重目标。 一、LFT材料的核心性能特征 LFT材料以长玻璃纤维、碳纤维等为增强体，以聚丙烯、尼龙等热塑性树脂为基体，通过特殊工艺使纤维长度保持在6至25毫米范围，远长于常规短纤维增强塑料中的纤维长度。这种长纤维结构赋予了材料几个关键优势。 首先是力学性能的显著提升。与短纤维增强塑料相比，LFT的冲击强度可提高3至5倍，弯曲模量可达8000兆帕以上，拉伸强度超过160兆帕。这意味着LFT在承载能力和抗冲击性方面已接近部分金属材料，具备“以塑代钢”的基本条件。其次是尺寸稳定性的突出表现。LFT的成型收缩率仅为0.1%至0.3%，热膨胀系数可与金属材料相当，且在长时间负载下的蠕变变形量远小于未增强树脂。对于灯检检漏一体机中需要长期保持位置精度的部件而言，这一特性尤为关键。此外，LFT材料还具备优异的耐化学腐蚀性和可回收性，能够在反复接触消毒剂、清洁剂的洁净室环境中保持性能稳定。 二、适用配件分析与替代可行性 星轮与进瓶螺旋 星轮和进瓶螺旋是灯检检漏一体机中直接与药瓶接触的运动部件，当前多采用聚甲醛、聚乙烯等工程塑料制造。这些部件在高速运转中承受持续的摩擦磨损和交变载荷，对材料的耐磨性和抗蠕变性能要求较高。LFT材料凭借长纤维形成的三维网络结构，在耐磨性和抗疲劳性能方面显著优于常规短纤维增强塑料。研究表明，LFT的疲劳抗力可达到短纤维材料的数倍。采用LFT-PA或LFT-PP材料制造星轮本体和螺旋杆，有望在保持尺寸精度的同时，延长部件的更换周期。需要特别注意的是，用于灯检工位的星轮需保持透明或做镂空处理，以确保光源能够穿透星轮照亮被检测容器；若采用不透明的LFT材料，则需在结构设计上预留足够的光路通道。 输送导轨与栏栅 输送导轨和栏栅承担着引导药瓶在检测工位间稳定传输的功能。现有方案多采用不锈钢或聚甲醛材料。不锈钢导轨虽然强度高，但重量大且长期接触消毒剂后表面可能产生腐蚀痕迹；聚甲醛导轨则在高速摩擦工况下磨损较快。LFT材料兼具轻量化和耐腐蚀的优势，其密度仅为不锈钢的五分之一左右，且对酸碱消毒剂具有良好的耐受性。将LFT用于导轨和栏栅的制造，可以减轻设备运动部件的整体负载，降低驱动系统的功率消耗，同时减少因导轨磨损导致的瓶体运行轨迹偏移。 相机与光源安装支架 灯检检漏一体机的视觉检测系统对相机和光源的安装精度有着极高要求。任何微小的振动或热变形都可能影响成像质量，进而导致误判或漏检。目前这些支架通常采用铝合金加工，虽然刚性足够，但重量较大，且铝合金的热膨胀系数较高，在设备长时间运行后可能因温度波动引起位置偏移。LFT材料的热膨胀系数可与金属相当，同时密度远低于铝合金，在保证安装刚性的前提下可减轻支架重量约40%至50%。通过将多个金属零件集成为单个LFT注塑件，还能减少零件数量和装配误差。在方案设计中，建议对支架进行模态分析，确保其固有频率避开设备运行频率，防止共振影响图像采集稳定性。 转塔与分度盘结构件 转塔和分度盘是灯检检漏一体机中承载检测工位、实现多工位同步运转的核心部件。其转动惯量直接影响伺服系统的响应速度和定位精度。将转塔的部分结构件由铝合金替换为LFT材料，可以显著降低转动惯量，提升设备的启停响应性能。LFT的高比强度和可设计性允许通过合理的加强筋布局实现结构承载能力的优化。需要注意的是，转塔部件在运转中承受离心力和频繁启停带来的冲击载荷，在方案设计阶段应进行有限元分析，验证LFT结构件在实际工况下的应力分布和疲劳寿命。对于连接部位，可能需要预埋金属嵌件以保证连接强度。 高压电极周边绝缘件 检漏模块采用高压放电原理对容器进行密封性检测，工作电压可达0至22千伏。电极周边的绝缘件需要同时满足高绝缘性、阻燃性和耐化学腐蚀性的要求。LFT-PPS或LFT-PA材料经过阻燃改性后，体积电阻率可达到10¹⁴欧姆·厘米以上，阻燃等级可达UL94 V-0级，且对酸碱和有机溶剂具有优异的耐受性。这些特性使LFT材料成为高压电极周边绝缘结构件的潜在替代方案。但必须强调的是，绝缘件的替代需要经过严格的耐高压长期老化试验，验证材料在持续高压环境下的绝缘性能不会因老化而退化，确保无爬电或击穿风险。 三、合规性与验证要求 制药设备对材料合规性的要求极为严格。所有与药品或洁净环境接触的材料，其基体树脂和添加剂均需满足药品生产质量管理规范的相关要求，包括美国药典VI级认证、FDA 21 CFR 177等标准。对于与药瓶直接接触的LFT部件，还需要验证材料在反复清洗消毒条件下的化学稳定性，确保不会释放出影响药品质量的物质。 性能验证方面，LFT材料的各向异性特征意味着不能仅凭材料数据手册进行选型决策。纤维取向分布对制件的力学性能有着显著影响——沿流动方向的疲劳强度可比垂直方向高出40%以上。因此，必须针对实际工况下的载荷谱、温度范围和化学暴露条件，制作原型件进行疲劳寿命测试和尺寸稳定性验证。验证方案应涵盖加速老化试验、清洁剂兼容性测试以及颗粒脱落检测等内容。 结语：灯检检漏一体机作为制药行业质量控制的关键装备，其性能提升的方向正从单纯的检测精度优化，逐步转向设备结构本身的轻量化、耐久性和环境适应性改进。LFT材料以其在比强度、尺寸稳定性、耐化学腐蚀和抗疲劳性能方面的综合优势，为这类设备的配件升级提供了一条值得深入探索的技术路径。从星轮、导轨等运动磨损件，到支架、转塔等结构承载件，再到高压电极周边的绝缘功能件，LFT材料均展现出了不同程度的替代潜力。然而，从“潜在可行”到“实际可用”，中间还有大量严谨的验证工作——包括合规性认证、工况模拟测试、疲劳寿命评估以及生产工艺适配。建议相关设备研发与使用单位以部件为单位逐步推进替代验证，优先从非直接接触药品、载荷工况相对明确的结构件入手，积累数据后再向更核心的功能部件延伸，在确保合规与安全的前提下，稳步实现设备材料的迭代升级。...

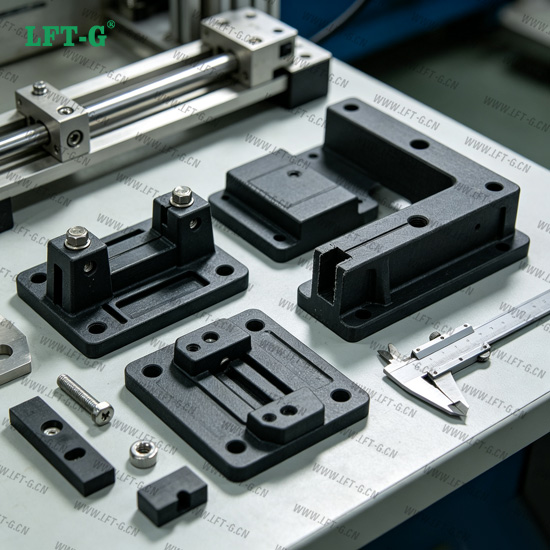

检漏机作为保障产品质量与安全的关键设备，广泛应用于汽车零部件、制冷系统、医疗器械以及包装容器等领域，其核心功能是通过压力变化或示踪气体来识别微小泄漏。随着制造业对设备轻量化、耐腐蚀性和综合成本控制的要求不断提升，检漏机在结构材料选型上面临新的考量——传统的不锈钢和铝合金虽然性能可靠，但重量大、加工成本高、复杂形状成型受限。在此背景下，长纤维增强热塑性塑料（LFT）作为一种兼具高强度与轻量化优势的复合材料，逐渐进入设备制造领域的视野。LFT材料的纤维长度通常保持在6-25毫米，这使得其抗冲击性能和抗蠕变性能显著优于传统短纤维增强塑料。本方案旨在系统分析LFT材料在检漏机各部件上替代金属材料的可行性，从材料特性、适用部件、工艺路径和限制条件等维度提出一套完整的应用思路。 一、LFT材料的核心特性与替代金属的适配性 LFT材料以聚丙烯（PP）、尼龙（PA）等热塑性树脂为基体，以长玻璃纤维或长碳纤维为增强体，通过拉挤成型工艺使纤维沿同一方向融入树脂粒料中。这一结构赋予LFT材料兼具刚性与高冲击强度的特性，使其能够在更广泛的领域替代金属和传统纤维增强塑料。 从替代金属的角度来看，LFT材料具有以下几方面关键优势。 第一，比强度高、密度低，LFT材料的密度通常在1.1至1.2 g/cm³之间，远低于不锈钢（约7.9 g/cm³）和铝合金（约2.7 g/cm³），与金属材料相比拥有极低的密度和极高的比强度。 第二，热膨胀系数与金属材料接近，高玻纤含量使LFT材料的热膨胀系数几乎与金属相同，这意味着在温度变化环境中，LFT部件与金属部件之间的尺寸匹配性较好，减少了因热膨胀差异导致的装配应力和密封失效风险。 第三，抗蠕变和耐疲劳性能优异，LFT材料在长期载荷作用下的尺寸稳定性明显优于短纤维增强塑料，特别适用于需要反复装夹和承受持续压力的部件。 第四，耐温范围较宽，LFT-PP在120°C条件下的高温疲劳强度可达标准玻纤增强PP的两倍，而LFT-PA的耐温上限更高，可根据检漏机的工作环境温度灵活选择基体树脂类型。 第五，LFT材料可通过常规注塑或模压工艺成型复杂形状，设计自由度高，能够将多个零件一体化成型，减少装配环节和零部件数量。 二、适用部件分析与替代方案 2.1 内部机架与支撑结构件 检漏机的内部机架和支撑框架目前多采用不锈钢或铝合金型材焊接或螺栓连接而成。这类结构件对刚性和尺寸稳定性有明确要求，但通常不直接接触检测气体。LFT材料凭借其高玻纤含量带来的高刚性和与金属相当的热膨胀系数，是制造此类结构件的理想替代材料。可采用LFT-PA或LFT-PP通过注塑成型制造整体式框架，替代原有的金属焊接框架。LFT材料在成型大尺寸部件时，相较于短纤维增强塑料，其填充行为更为有利，熔体压力和保压压力能更好地传递，在壁厚差异较大的部件中不易出现显著的纤维降解，制品中产生缩孔和凹陷的风险也明显降低。这意味着LFT可以胜任检漏机内部尺寸较大、结构较复杂的机架件成型，且制品表面质量和内部致密度能够得到保证。 2.2 夹具底板与支撑块 夹具系统是检漏机中直接承载被测产品的关键部件。常见的夹具底板尺寸可达1150×800×60毫米，需要具备足够的刚性以承受反复装夹的机械应力。传统夹具底板多采用铝合金或不锈钢制造，重量大，更换产品时操作不便。LFT材料的高模量和高冲击强度使其能够胜任此类大型平板件的制造。注塑成型可一步完成带有定位孔、安装槽和减重结构的复杂底板形状，省去大量机加工序。同时，LFT材料的抗蠕变性能保证了夹具底板在长期承受夹紧力的情况下不会产生明显的塑性变形，有利于维持检测精度的一致性。 夹具中的支撑块、定位销座等中小型零件同样适合采用LFT材料替代。LFT材料在厚壁部件成型时，相对于短纤维增强塑料，产生内部缩孔的风险更低，这对于需要保证壁厚均匀性的支撑块尤为重要。 2.3 外壳与控制柜壳体 检漏机的外壳、控制柜壳体以及防护罩等部件目前主要使用不锈钢钣金或铝合金板材，通过折弯、焊接和表面处理等工序制造。LFT材料可通过注塑工艺直接成型带有加强筋、安装凸台和散热孔等特征的复杂壳体，大幅减少零件数量和装配工序。此外，LFT材料不反射无线电波，微波传输性能良好，对于集成无线通信模块或传感器的检漏设备而言，这一特性尤为有利。LFT材料还具有良好的耐化学腐蚀性能，其化学耐受性可与热固性复合材料相当，在潮湿或有轻微化学腐蚀的环境中能够保持外观和功能稳定。 2.4 辅助管路支架与固定件 检漏机的气路系统中，管路固定夹、支撑座、线缆管理槽等辅助零件可采用LFT材料制造。这些零件对强度要求不高，但需要具备良好的尺寸稳定性和耐疲劳性。LFT材料的高冲击强度使其在承受管路振动和装配应力时不易开裂，同时可根据管路走向灵活设计一体化固定结构。对于非高压、非高洁净度要求的辅助气路，LFT材料甚至可用于制作管接头或阀体等零件，但需确保其气密性满足使用要求，并进行充分的气体兼容性验证。 2.5 非承力功能件 操作面板边框、内部隔板、标牌支架、传感器安装座等非承力功能件，对材料强度要求较低，但利用LFT材料设计自由度高和可集成多种功能的特点，可以将多个零件合并为一个注塑件，有效减少零件数量并简化装配流程。LFT材料制品表面具有良好的光泽度和平滑性，能够满足设备外观件的基本要求。 三、成型工艺与实施路径 LFT材料的成型工艺主要有注塑成型和模压成型两种路径。对于检漏机中尺寸适中、结构复杂的零件，如夹具底板和外壳，可采用LFT粒料注塑成型，利用标准注塑机即可完成加工，无需特殊设备。对于尺寸较大、形状相对简单的结构件，如整体式机架和大型支撑板，可采用LFT-D在线直接成型工艺，在材料选择和配方调整上更为灵活。 在实施路径上，建议按照以下阶段推进。 第一阶段，选取非关键的辅助零件进行LFT材料替代验证，如管路支架、线缆槽等，积累材料性能和成型工艺数据。 第二阶段，将替代范围扩展至夹具底板和支撑块等中等承载零件，重点验证其在实际工况下的尺寸稳定性和使用寿命。 第三阶段，对机架和外壳等大型结构件进行整体替代设计和制造，全面评估轻量化效果和综合成本。 在每一阶段中，均需对替代零件进行力学性能测试和气密性验证，确保其满足检漏机的功能要求。 四、限制条件与注意事项 在推进LFT材料替代方案时，需重点关注以下几方面的限制条件。 首先是气体渗透性问题。对于使用氦气或氢气作为示踪气体的高精度检漏设备，LFT材料的气体渗透率远高于不锈钢或特种聚合物。研究表明，纤维增强热塑性复合材料对氢气和氦气的渗透性不可忽略，其渗透率受复合材料结构和使用几何形状的显著影响。因此，LFT材料绝不可用于构成真空密封腔体、直接接触检测气体的管路以及高精度传感器接口等关键部件，这些部位仍须使用不锈钢或特种合金材料。 其次是耐温限制。LFT材料的长期使用温度取决于基体树脂类型，LFT-PP的长期使用温度通常在100至120°C，LFT-PA的耐温上限更高。若检漏机涉及高温烘烤、热风循环或其他高温工艺环节，需选用耐温等级匹配的LFT材料牌号，并对其在该温度下的长期力学性能进行充分评估。 第三是洁净度要求。在制药、半导体或医疗器械行业的检漏应用中，产品接触部件通常要求使用不锈钢304、尼龙或聚丙烯等材料...

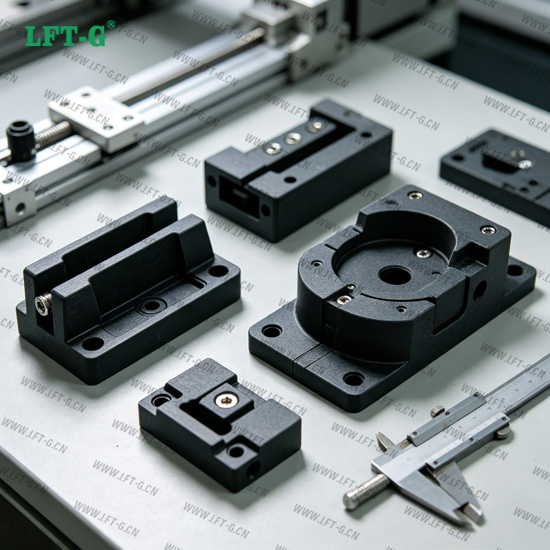

灯检机是制药生产线上最为精密的视觉检测设备之一。它需要在极短时间内完成对每一支药瓶的异物、外观、密封性等多维度判定，对机械运动精度、部件耐磨性和长期运行稳定性有着近乎苛刻的要求。长期以来，灯检机的传动齿轮、进瓶绞龙、星轮、导轨以及机架底盘等部件，或依赖不锈钢、铝合金等金属材料，或采用聚甲醛、聚碳酸酯等传统工程塑料。金属件强度足够但重量大、加工工序多、耐腐蚀性有限；传统工程塑料易加工但刚性不足，在高速长时间运行下容易出现磨损和尺寸漂移。随着灯检速度不断提升、设备结构日趋紧凑，寻找一种兼具金属级强度与塑料级加工自由度的材料，成为设备设计与制造中的一个现实课题。长纤维增强热塑性塑料（LFT）正是在这一需求下进入视野的。 一、LFT材料的核心优势：为什么值得被灯检机关注 LFT是在热塑性树脂基体中嵌入较长增强纤维（通常为玻璃纤维或碳纤维）形成的一种复合材料，纤维在基体中搭接成三维网络结构，从而在刚性、强度和抗冲击性上远超传统短纤维增强塑料。从灯检机的实际工况出发，LFT有几个值得关注的特性。 比强度显著优于铝材。一般铝材的比强度约为9.8%，而LFT的比强度可达17.2%，这意味着在同等承载能力下，LFT部件的重量可以大幅降低。对于灯检机中大量存在的支撑结构和传动部件而言，减重带来的惯量下降直接有利于高速运动的响应精度。 抗蠕变和抗疲劳性能突出。灯检机常年连续运转，传动齿轮和星轮在反复啮合中承受周期性载荷。LFT的成型收缩率低，尺寸安定性佳，在长期载荷下的形变远小于普通短纤增强塑料。这种尺寸稳定性对于保证星轮与绞龙之间的精确配合至关重要——一旦因材料蠕变导致配合间隙变化，就可能引发卡瓶或错位。 设计自由度高于传统压塑型复合材料。LFT对型体设计的自由度比GMT（玻璃纤维毡增强热塑性塑料）等材料更高，易于射出复杂形状，这意味着灯检机中大量非规则截面的导向件和支撑件可以直接注塑成型，减少后续机械加工。 加工效率与成本结构具有优势。LFT可采用注塑成型，在合适的在线混炼工艺条件下，可省去传统造粒、冷却、预干燥、运输等多道中间环节，总能耗相比传统分步工艺可降低约30%，材料成本也有可观节约空间。 二、在灯检机各部件上的应用可行性 传动与分瓶系统：齿轮、绞龙与星轮 灯检机的进瓶绞龙和星轮系统是决定整机节拍与运行平稳性的关键运动副。星轮需要在高速旋转下与绞龙精确啮合，材料必须同时满足耐磨、高强度、不易变形三项要求，目前行业普遍采用POM等工程塑料，但POM在长期高速运行下的耐磨寿命和尺寸保持能力仍有提升空间。 LFT在这一场景下的优势在于纤维网络提供的抗疲劳性能。以玻璃纤维增强的聚酰胺基LFT为例，其在反复载荷下的蠕变速率显著低于短纤增强体系，能够更长时间地维持星轮齿形精度。灯检机中星轮下方的光源穿透需求是一个需要单独评估的因素——若该位置星轮需要透明材质以允许光源通过，则需选择可制成透明或半透明形态的LFT牌号，或将该位置星轮保留为透明材料，仅对非透光位置的传动齿轮和绞龙进行LFT替代。 传动齿轮方面，LFT已在医疗设备领域被用于替代金属制造齿轮系统和高承重底盘，其高温下的机械性能保持能力使其能够胜任灯检机传动链中负荷较高的位置。 结构支撑系统：机架、底盘与各类支架 灯检机的主底板、输送带支撑腿、护栏支撑板、过渡板等结构件，传统上以不锈钢或铝合金为主。这些部件对绝对强度的要求并不极端，但需要良好的刚性、尺寸稳定性和耐腐蚀性。LFT的比强度高于铝材，同时具备优异的耐腐蚀性，在制药环境中面对清洁剂和消毒剂的反复接触时，金属件可能出现的锈蚀或表面钝化问题在LFT部件上不会发生。 更值得关注的是部件整合的可能性。灯检机的主底板往往需要安装多个功能模块，传统金属方案需要多块板材通过紧固件拼接。LFT的注塑成型能力允许将多个结构特征整合为单一部件，减少装配环节和潜在的松动风险。有实践表明，LFT可将多个金属组件整合为单个净成形部件，从而降低组装成本。 导向与限位系统：导轨、导向槽与扶正机构 出瓶导轨、进瓶导向槽和容器扶正机构要求材料具备低摩擦系数、良好的耐磨性和长期尺寸精度。LFT的耐磨耗性和尺寸安定性优于一般复合材料，且对复杂截面形状的成型能力强，适合制造带有圆弧引导面的导轨和限位块。在灯检机中，导轨与星轮之间的间隙控制直接影响瓶子在检测工位的定位精度，LFT部件的低翘曲特性有助于在这一精密配合场景中维持稳定的间隙值。 三、实施中需要关注的关键问题 合规性验证是前提。灯检机用于制药行业，任何与药品容器或药品本身可能存在接触风险的材料，都必须满足相应的法规要求。医疗器械和制药设备领域对材料的生物相容性有明确标准，部分LFT牌号已通过USP Class VI生物反应性测试和ISO 10993系列评估。选材时应优先考虑具备医疗或制药设备适用性声明的LFT体系，并针对具体接触场景进行浸出物和吸附性评估。 性能匹配需要针对部件逐一验证。LFT的性能随纤维长度、纤维含量、基体树脂类型和成型工艺条件而变化。灯检机中不同部件的载荷谱、运动速度和配合精度要求差异很大，不能以单一材料牌号覆盖所有替代场景。建议从非关键的结构支撑件起步，积累运行数据后再逐步向传动部件扩展。 透明性需求的冲突需妥善处理。灯检机中部分星轮和导向件需要透明或半透明以配合光源布置，而大多数结构级LFT是不透明的。在规划LFT替代时，应将部件按“透明需求”和“结构需求”分类，透明类部件可探索具有透光潜力的LFT配方，或以组合方案（结构部分用LFT，透光部分保留透明材料）来兼顾两方面要求。 在线混炼注塑工艺值得评估。传统LFT“先造粒、后注塑”的路径增加了中间环节和纤维损伤风险。在线混炼注塑技术将纤维引入与注射成型整合于一条产线，能更好地保留纤维长度，同时对玻纤含量的控制精度可达±0.5%，有利于保证批量生产中材料性能的稳定性。对于灯检机这类对部件一致性要求较高的设备，这一工艺路线的价值值得在量产规划阶段纳入考量。 结语：灯检机的材料选择长期在“金属的可靠”与“塑料的轻便”之间取舍。LFT提供的可能性在于，它以热塑性塑料的加工方式，实现了接近甚至超越部分金属的结构性能。传动齿轮的耐疲劳、星轮的尺寸保持、结构件的轻量化与整合——这些灯检机运行中的实际问题，恰好落在LFT材料优势的覆盖范围内。当然，从可行性到落地，中间隔着合规验证、部件级测试和工艺路线的务实选择。但方向是清晰的：当灯检机的速度越来越快、结构越来越紧凑，材料体系从“能用就行”走向“性能匹配”是必然的一步。LFT未必是每一个部件的最终答案，但它值得被认真纳入灯检机下一代设计的材料选项清单之中。...

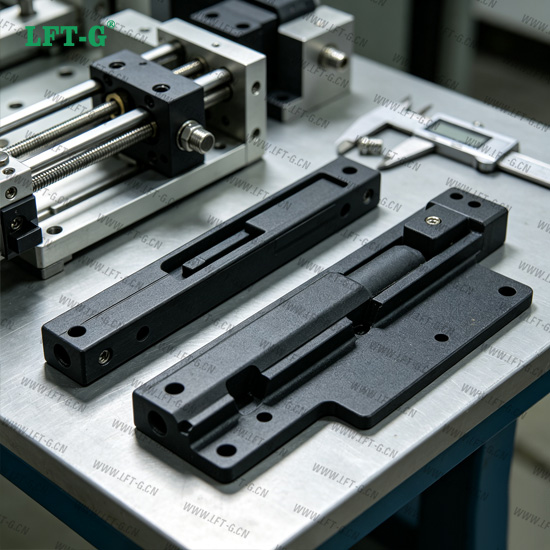

注射笔组装机是医疗器械制造领域中自动化程度最高、精度要求最苛刻的设备类型之一。以当前主流的高速预组装线为例，设备需要在每分钟160支的节拍下，完成多达13个微型零部件的取放、定位、压合与在线检测，位置精度要求达到±0.02 mm。更关键的是，注射笔中超过九成的零部件是注塑成型塑料件，其尺寸波动会沿装配链逐级累积，最终影响剂量精度和注射力的合规性。这种“高速+高精度+高一致性”的复合工况，对组装机自身的结构件、传动件和治具提出了极为严苛的材料性能要求。长期以来，这些配件主要依赖铝合金、钢材等金属材料来保证刚性和精度，但金属件带来的设备自重、运动惯性和加工成本压力也日益突出。长纤维增强热塑性塑料（LFT）作为一种兼具高强度、高尺寸稳定性和轻量化优势的复合材料，能否在注射笔组装机上实现“以塑代钢”，是本文试图回答的核心问题。 一、LFT材料的核心性能优势 LFT是以玻璃纤维、碳纤维等长纤维为增强体，以聚丙烯、尼龙等热塑性树脂为基体，通过特殊工艺制成的复合材料。其增强纤维长度通常为6至25毫米。与普通短玻纤增强塑料相比，LFT的抗弯模量提高约2倍，冲击强度提高约4倍，且在低温条件下仍能保持良好的力学性能保持率。长纤维在制品内部形成三维网络结构，这种结构赋予了LFT几个与组装机应用直接相关的关键特性。 首先是尺寸稳定性。LFT的成型收缩率低、翘曲变形小，各向异性远小于短纤材料。长纤维网络使材料的热膨胀系数接近金属，在温度波动环境下能保持稳定的几何精度。对于注射笔组装机中大量的治具、定位块和导向部件而言，这意味着在车间温度变化时仍能维持可靠的定位精度。 其次是耐疲劳与抗蠕变性能。LFT在长期循环载荷下表现出优异的疲劳寿命，在高温条件下抗蠕变能力同样突出。组装机中的传动齿轮、凸轮、滑块等部件需要承受高频往复运动，LFT的疲劳强度可媲美铸铁和铝合金，同时具备自润滑特性，有助于降低运动噪音和摩擦损耗。 第三是轻量化优势。LFT材料密度约为1.2–1.5 g/cm³，以塑代钢可实现20%–50%的减重幅度。对于组装机中参与高速运动的机械臂连杆、末端夹爪等部件，减重意味着更低的运动惯性和更快的启停响应速度，有助于缩短装配节拍。 二、LFT替代金属配件的可行性分析 结构框架与支撑件：组装机的机架、底座、安装板和支撑梁等结构件是LFT替代金属的优先方向。这类部件对强度和刚性的要求较高，但对精度的要求相对宽松。LFT的高刚性和抗蠕变性能使其能够承载设备运行中的静态和动态载荷，同时相比铝合金焊接框架，注塑成型的LFT结构件可以实现更复杂的截面形状，将多个连接功能集成于一体，减少零件数量和装配工序。 传动系统部件：齿轮、齿条、凸轮和滑轮等传动零件长期依赖金属材料以保证强度和使用寿命。LFT改性尼龙在这类应用中已具备替代条件——其在机械领域的应用案例包括轴承、齿轮、机车导轨等。需要说明的是，LFT用于传动件时，建议选用含有内润滑剂（如聚四氟乙烯或二硫化钼）的牌号，以提升耐磨性和自润滑性能，降低对额外润滑的依赖。此外，LFT注塑件的表面光洁度较好，纤维断头较少，有利于降低齿轮啮合时的磨损率。 导轨与导向部件：直线导轨、滑块和导向杆是保证组装精度的核心部件。LFT的尺寸稳定性和低翘曲特性使其在这方面具备竞争力，其线膨胀系数与金属接近，在设备运行温度波动时能保持一致的导向精度。不过需要注意的是，导轨类部件对表面硬度和长期磨损性能要求较高，LFT的磨损机制与金属不同，在大载荷滑动工况下可能需要配合金属嵌件或采用表面处理措施。 治具与夹具：注射笔组装机中，容置治具、定位爪和夹爪的数量庞大且直接与产品接触。这类部件的关键要求是尺寸稳定和耐反复夹持磨损。LFT材料的高尺寸稳定性可以确保治具在长期使用中的定位精度不漂移，而其抗冲击性能则能承受高频夹持动作带来的反复应力。对于直接接触药品或器械的治具，LFT的低吸水率和耐化学性也有助于满足洁净环境的使用要求。 外壳与防护件：设备外壳、防护罩和线缆护套等非承力部件采用LFT的主要驱动力是设计自由度和综合成本。注塑成型可以一体成型复杂的曲面和卡扣结构，替代多件钣金焊接或拼装方案，在缩短制造周期的同时降低零件公差累积。 三、应用实施中的关键技术问题 LFT替代金属并非简单的“换一种材料”，而需要从结构设计、成型工艺到验证方法进行系统性调整。 在结构设计层面，LFT制品的壁厚设计需要考虑纤维取向对力学性能的影响。沿纤维流动方向的强度和模量显著高于垂直方向，因此在设计承受特定方向载荷的部件时，需要通过浇口位置和流道设计来引导纤维取向，使主受力方向与纤维主导方向一致。对于需要与金属件连接的部位，由于LFT的熔接线强度低于短纤材料，建议采用增加壁厚或优化浇口位置的方案进行补偿。 在成型工艺层面，LFT注塑需要控制螺杆转速和背压，以尽量减少纤维在塑化过程中的断裂。较低的螺杆转速和背压有助于保留更长的纤维长度，从而获得更好的力学性能。模具浇口应设置在制品较厚区域，避免在高剪切区域进胶，以防止纤维过度损伤。此外，LFT材料在注塑前需要进行充分的预干燥处理，以避免水分对成型过程和制品表面质量造成不利影响。 在验证方法层面，LFT部件在装机使用前需要进行多维度的性能验证。力学性能方面，应按照实际工况条件进行拉伸、弯曲和疲劳测试，重点关注部件在等效使用周期内的性能衰减情况。尺寸精度方面，需在温度循环条件下测量关键尺寸的稳定性，评估热膨胀对装配精度的影响。对于涉及药品接触的治具部件，还需进行材料相容性和颗粒物释放评估，确保符合医疗器械生产的洁净度要求。 结语：LFT材料在注射笔组装机上的应用，本质上是在“金属的刚性”和“工程塑料的轻量化与设计自由度”之间寻找一个工程上可行的平衡点。从材料性能看，LFT的高尺寸稳定性、耐疲劳性和低翘曲特性与组装机的精度要求具有较好的匹配度，其轻量化优势则有助于提升高速运动部件的响应性能。从应用可行性看，结构框架、治具和外壳类部件是先行替代的合理切入点，传动件和导轨类部件则需要在具体工况下进行针对性的验证。需要清醒认识到，LFT并非金属的“万能替代品”——在承受极高局部应力、需要极高表面硬度或涉及精密配合公差的关键部位，金属材料仍然具有不可替代的优势。更务实的路径是：以部件功能需求为出发点，逐项评估LFT替代的技术可行性和经济合理性，从低风险部件开始积累应用经验，逐步扩展替代范围。对于注射笔组装机这类对可靠性要求极高的医疗设备而言，任何材料替代方案都必须以充分的验证数据和严格的变更控制为前提，这一原则不应因材料的先进性而妥协。...
